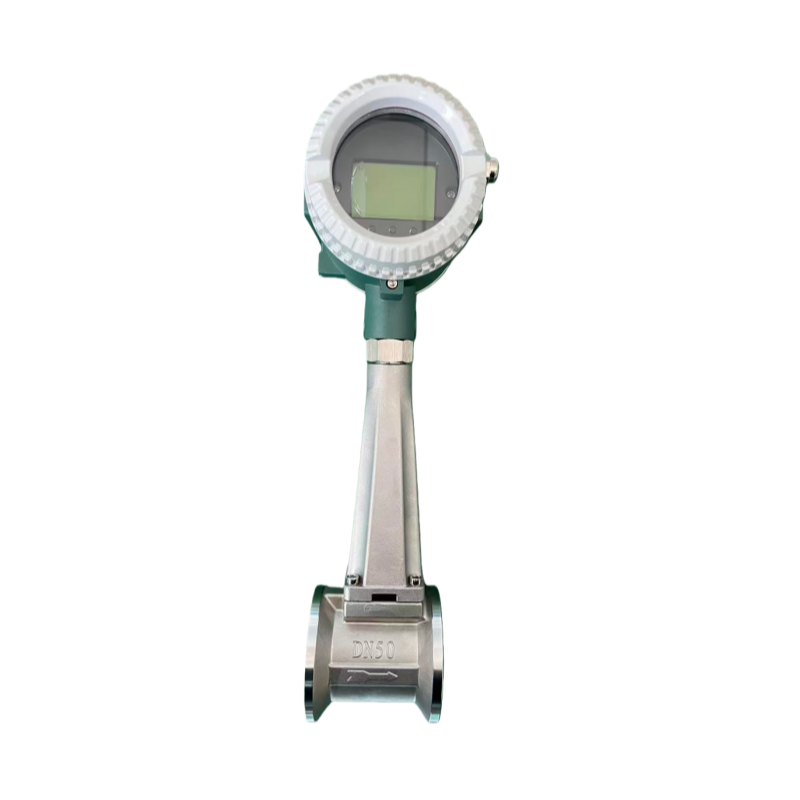

宽量程涡街流量计是针对流量波动范围大的工业工况（如间歇性生产、负荷变化频繁的流体输送）设计的专用仪表，核心优势是量程比宽（常规 1:30~1:50，部分型号可达 1:100），可在极低流速和高流速区间同时保证测量精度，以下是详细的选型、安装及应用要点：
一、 宽量程实现的核心技术原理
涡街流量计的量程下限受限于旋涡信号的信噪比，低流速时旋涡强度弱，易被噪声淹没。宽量程涡街流量计通过两大技术突破提升低流速测量能力：
- 发生体结构优化采用仿生流线型发生体（如梯形、机翼型），相比传统三角形发生体，能在更低流速下产生稳定、规则的旋涡，降低旋涡生成的临界流速（常规涡街临界流速≥1.5m/s，宽量程型号可降至 0.3~0.5m/s）。部分型号在发生体表面做微纳米涂层处理，减少流体粘附，提升低流速下的信号稳定性。
- 信号处理算法升级
- 内置自适应增益放大算法：低流速时自动提升信号放大倍数，增强微弱旋涡信号的辨识度；高流速时自动降低增益，避免信号饱和失真。
- 搭载数字滤波降噪技术：精准识别并过滤管道振动、电磁干扰等噪声，保留有效旋涡信号，确保全量程内的测量精度。
二、 核心选型要点
1. 量程比与工况参数匹配
| 量程比等级 |
适用流速范围 |
精度范围 |
典型适配介质 |
| 1:30 |
0.5~15m/s |
±1.0%R |
常规气体、蒸汽、洁净液体 |
| 1:50 |
0.3~15m/s |
±1.0%R |
流量波动大的气体、低粘度液体 |
| 1:100 |
0.3~30m/s |
±1.5%R |
大流量波动的高炉煤气、工业循环水 |
选型时需明确介质类型、工作压力、温度，并确保常用流量落在量程的 10%~80% 区间，充分发挥宽量程优势。示例：某工厂压缩空气管道流量波动在 5~250m³/h，需选用量程比 1:50、量程覆盖 1~250m³/h 的宽量程涡街流量计。
2. 过流部件材质选型
根据介质特性选择耐腐、耐磨材质，确保全量程运行时的可靠性：
- 洁净气体 / 蒸汽 / 液体：测量管 + 发生体选316L 不锈钢，成本低且适配性强；
- 高温气体（≤550℃）：选310S 不锈钢，耐温抗氧化；
- 弱腐蚀性介质：选哈氏合金 C-276，抗点蚀和应力腐蚀；
- 含少量固体颗粒的介质：发生体表面喷涂碳化钨涂层，提升耐磨性。
3. 功能选型优先级
- 必选功能
- 一体化温压补偿：气体 / 蒸汽体积受温压影响大，补偿后输出标况体积 / 质量流量，避免宽量程下的误差叠加；
- 分体式结构：表头远离测量端，适配高温、高振动、强腐蚀现场，防护等级≥IP67；
- 低流速信号增强功能：确保量程下限的测量精度，是宽量程的核心配置。
- 可选功能
- 振动报警功能：监测管道振动强度，超标时自动提醒，避免振动干扰低流速信号；
- 数据存储功能：记录全量程内的流量波动数据，便于工况分析；
- 无线输出（NB-IoT/LoRa）：适配偏远工况的远程监控。
4. 口径选择技巧
宽量程涡街流量计口径可与管道公称直径一致，或略小于管道口径（缩径安装），缩径可提升低流量工况下的流速，进一步优化测量精度。注意：缩径需计算流速，确保*大流量时流速不超过仪表上限（一般≤70m/s）。
宽量程涡街流量计优势：
● 可全面对标美国艾默生（罗斯蒙特）8800系列
● 安全可靠，无密封件无压紧螺钉，整体结构无泄漏。
● 在线不停流更换传感器，减少停流停产检修的巨大损失，实现双保险；美国更换时间约35分钟，中国约2分钟。
● 高温350度～550度。美国罗斯蒙特427度。
● 压力2.5MPa～45MPa～64MPa。美国罗斯蒙特4.0MPa。
● 抗震性能強，0.5～2.0g。美国罗斯蒙特0.5～1.0g。
● 下限流速：气体1.98m/s～1.2m/s，液体0.21m/s～0.18m/s。美国罗斯蒙特下限流速则为4.5m/s。在工况2.03MPa条件下才能达到气体流量1.98m/s。液体0.21m/s。
● 量程范围宽10:1～20:1～35:1～40:1。美国罗斯蒙特36:1。
● 系列规格齐全：
一机单信号输出。
一机双信号输出。
一机四信号输出。
多重保险，确保控制检测安全及连续不间断运行。
三、 安装规范（宽量程工况专属要求）
1. 直管段与流场优化
宽量程涡街流量计对低流速信号敏感，流场紊乱会直接影响量程下限精度，因此直管段要求高于普通涡街流量计：
- 上游直管段≥20DN，下游直管段≥5DN；
- 若上游有弯头、三通、调节阀等扰流部件，需加装整流器，或延长直管段至30DN；
- 严禁安装在泵、压缩机等设备的直接出口，需保留≥5m 的距离，或加装减振装置。
2. 安装位置与介质状态控制
- 液体测量：优先垂直安装，介质自下而上流动，确保管道满管；水平安装时电极需处于水平方向，避免杂质沉积。
- 气体 / 蒸汽测量：优先水平安装，避免管道积液；蒸汽测量需安装在上升管段，加装汽水分离器，消除冷凝水对信号的干扰。
- 避免负压工况：负压会导致气体介质中溶解的气泡析出，干扰旋涡信号，需确保管道内为正压运行。
3. 接地与防护
- 单独设置专用接地极，接地电阻≤10Ω，消除电磁干扰对低流速信号的影响；
- 信号电缆选用铠装屏蔽双绞线，与动力电缆分开敷设（间距≥0.5m），屏蔽层单端接地；
- 户外安装时，表头加装防雨防尘罩，高温工况下需对电缆做隔热处理。
四、 日常维护与精度保障
- 定期清洁发生体：每 1~3 个月用压缩空气吹扫发生体表面的积尘、结垢；含粘性介质的工况，需拆卸清洗，避免介质粘附影响旋涡生成。
- 全量程校准：校准需覆盖量程下限、常用点、量程上限三个区间，贸易结算用流量计每年校准一次，过程监控用每 2 年校准一次。
- 参数核查：定期检查温压补偿参数、量程设置是否正确，避免参数错误导致的测量偏差。
- 故障排查
- 低流速无示值：检查发生体是否堵塞、信号放大功能是否开启；
- 量程上限示值漂移：检查管道是否超流速运行、传感器是否损坏；
- 全量程示值波动大：排查接地是否可靠、流场是否紊乱。
五、 典型应用场景
- 间歇性生产工况：如化工间歇反应釜的原料进料、食品行业的批次式流体输送；
- 负荷波动大的场景：如电厂锅炉的变负荷蒸汽计量、钢厂高炉煤气的动态流量测量；
- 小流量监测需求：如工业循环水的泄漏监测、燃气管道的微量用气计量。
