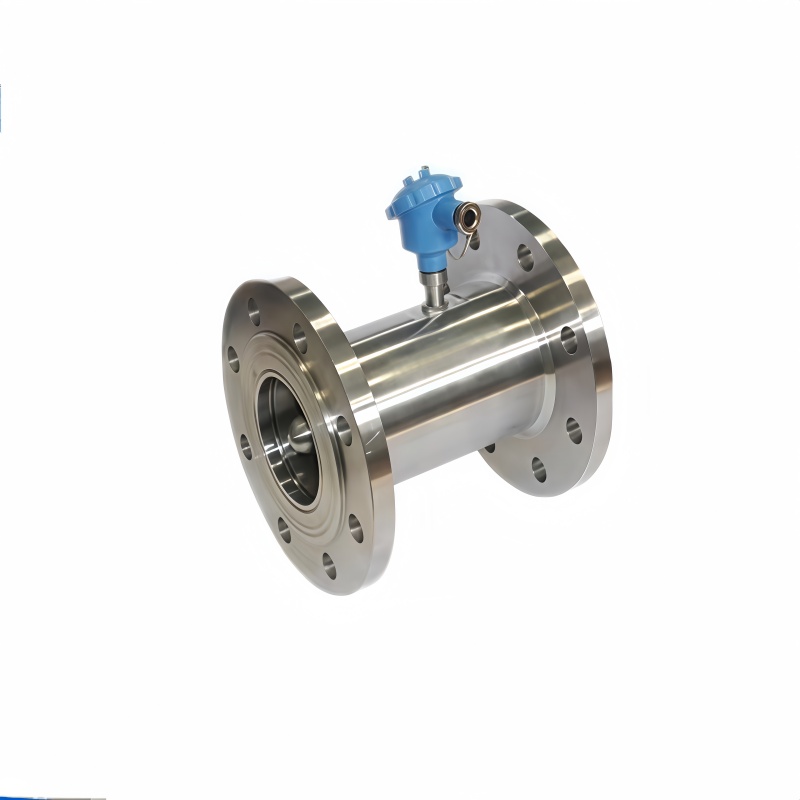

纯水用流量计安装方式
￥550.00
550
上海嘉定区
纯水用涡轮流量计的安装方式直接影响测量精度和使用寿命，核心要求是保证流场稳定、避免杂质磨损涡轮、防止气蚀和倒流，同时需契合纯水洁净度高、对污染敏感的特性。以下是详细的安装规范和注意事项：
- 安装位置选择
- 流场要求：必须安装在水平管道上，且保证管道满管运行；安装点需满足上游≥10DN、下游≥5DN的直管段要求，避开弯头、三通、阀门、泵出口等流场扰动区域，防止湍流、漩涡导致涡轮转速波动，影响精度。
- 避开不良工况点：远离泵入口（易产生气蚀，气泡会冲击涡轮叶片）；避免安装在管道*高点（易积气）或*低点（易沉积杂质）；若需安装在垂直管道，需确保水流自下而上流动，保证满管且无气泡滞留。
- 环境要求：安装在干燥、通风、无强电磁干扰的区域，远离变频器、电机等设备；若用于户外，需加装防雨防晒防护罩，防止仪表受潮或暴晒老化。
-
- 管道预处理与配套附件安装
- 管道清洁：安装前需彻底冲洗纯水管道，去除内壁的焊渣、铁锈、杂质，避免颗粒物进入流量计磨损涡轮叶片，污染纯水。
- 安装过滤器：必须在流量计上游 5DN 处加装5μm 精密过滤器，过滤纯水中的微小杂质，这是保护涡轮叶片的核心措施；过滤器需定期清洗，防止堵塞导致流量波动。
- 加装阀门与止回阀：上游安装截止阀，用于检修流量计；下游安装止回阀，防止纯水倒流冲击涡轮，造成叶片反转损坏。
- 接地处理：流量计外壳需可靠接地（接地电阻≤4Ω），防止静电干扰信号，同时避免静电吸附杂质污染纯水。
-
- 流量计本体安装要点
- 流向匹配：流量计壳体上的流向箭头需与纯水实际流向一致，严禁反向安装，否则会导致涡轮反转、测量数据错误甚至叶片损坏。
- 同轴安装：流量计与管道法兰对接时，需保证同轴度偏差≤0.5°，密封垫片不得伸入管道内部，防止破坏流场或刮擦涡轮叶片；垫片建议选用PTFE 材质，避免溶出杂质污染纯水。
- 材质兼容：与纯水接触的管道及流量计部件，需选用316L 不锈钢或 PTFE 材质，禁止使用碳钢等易锈蚀材质，防止材质溶出影响纯水水质。
-
- 安装后调试与验证
- 排气操作：安装完成后，缓慢打开上游阀门，让纯水缓慢充满管道和流量计，排尽内部空气，避免气蚀冲击涡轮；严禁快速开启阀门，防止水锤损坏叶片。
- 精度校验：调试时可通过便携式超声波流量计对比测量精度，确保误差在允许范围内（±0.2% R~±0.5% R）；若流量波动大，需检查直管段是否足够或过滤器是否堵塞。
- 维护预留空间：流量计前后需预留≥30cm 的维护空间，方便后期拆卸清洗、校验或更换涡轮部件。
注：1.系统上的价格只是一个参考价格，不是实际价格；
2.流量计，规格、口径不同，配置不同，价格就不同，需要根据您的工况选型报价~
售后与质保
多钦仪表（上海）有限公司供应的所有产品：
所有产品质保2年；
免费提供电话咨询、指导安装调试等服务；
协商上门指导安装、调试等事宜，只收取合理的差旅费用；
量大可以免费上门指导安装、调试。
| 品牌： | 多钦仪表 |
| 型号： | LWGY |
| 加工定制： | 是 |
| 适用介质： | 洁净的液体 |
| 测量范围： | 量程范围表 m3/h |
| 精度等级： | 0.5 |
| 壳体材质： | 304不锈钢 |
| 连接方式： | 螺纹/法兰/卡箍 |
