生活污水流量计：氯聚四氟乙烯内衬，标准式不锈钢电极，法兰式安装，可24V供电或220V供电可选，二线制4-20mA输出或485通讯输出可选，现场显示或分体显示可选，防爆或隔爆或常用可选。适合所有国标管径.


生活污水流量计常用型号：

DMF-40-105-4.0H000-000A0H

介质为污水，电磁式，DN40，标准式不锈钢电极，聚四氟乙烯内衬，额定压力4.0MPa,表体和法兰材质为碳钢,介质温度低于120度，现场显示瞬时流量和累计流量，DC24V供电，4-20mA输出，精度0.5，法兰连接。
 造纸厂污水流量计  是一种速度式流量仪表，可以用电磁流量计来测量。氯丁橡胶内衬或聚四氟乙烯内衬或F46内衬可选，标准式不锈钢电极，法兰式安装，可24V供电或220V供电可选，二线制4-20mA输出或485通讯输出可选，现场显示或分体显示可选，防爆或隔爆或常用可选。适合所有国标管径.


流量计，开票含运费价格，质保2年，是一种速度式流量仪表，可以用电磁流量计来测量。氯丁橡胶内衬或聚四氟乙烯内衬或F46内衬可选，标准式不锈钢电极，法兰式安装，可24V供电或220V供电可选，二线制4-20mA输出或485通讯输出可选，现场显示或分体显示可选，防爆或隔爆或常用可选。适合所有国标管径.

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~

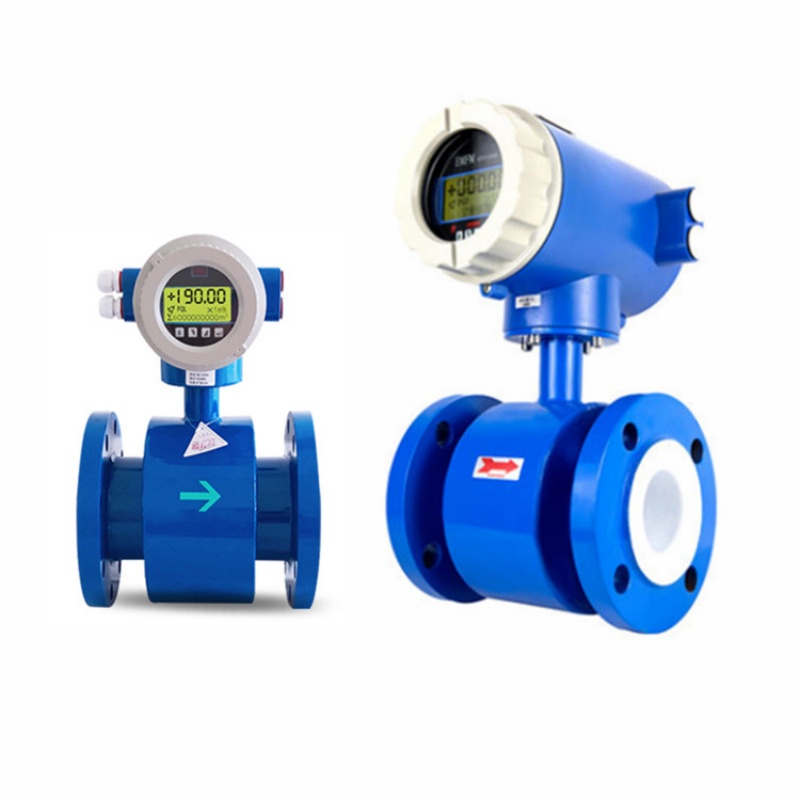

样品展示：



技术参数:
◆ 仪表精度：管道式0.5级、1.0级；插入式2.5级
◆橡胶材质衬里: ≤65℃
◆ 测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆ 流速范围：0.2～10m/s
◆ 环境温度：-40℃～ 60℃
◆ 介质温度：聚四氟乙烯衬里≤180℃
◆ 防爆标志：ExmibdⅡBT4
◆ 外磁干扰：≤400A/m
◆ 外壳防护： IP65，IP67，IP68
◆ 输出信号：4～20mA.DC，负载电阻0～750Ω
◆ 通讯输出：RS485或CAN总线
◆ 电源电压：90～220V.AC、24±10%V.DC
◆ ***大功耗：≤10VA

电磁流量计选型方法

污水工况的核心特点是介质成分复杂（含固、含气、腐蚀性杂质）、流量波动大、安装环境恶劣，选型需围绕抗污堵、耐磨损、适配恶劣工况三大核心原则，结合污水类型（如生活污水、工业废水、污泥浆液）针对性选择。

一、 明确污水介质特性，匹配核心材质

污水的含固率、腐蚀性、颗粒直径直接决定内衬材质和电极材质，这是选型的基础。






关键补充

1. 内衬材质优先级：耐磨需求＞耐腐蚀需求（污泥优先 PU，酸碱废水优先 PTFE）；
2. 电极避免选普通碳钢，即使生活污水，长期使用也会因电化学腐蚀导致信号漂移。

二、 匹配污水工况参数，确定仪表规格

1. 公称通径（DN）与量程选择

• 核心原则：按实际运行流量选通径，确保常用流速在 0.5~3.0m/s（污水含固时，建议流速≥1.0m/s，避免颗粒沉积）。
• 计算方式：\(Q=\frac{\pi}{4}D^2\times v\)（Q为体积流量，D为通径，v为流速）
• 注意事项：污水流量波动大（如市政管网旱季、雨季流量差 10 倍以上），需选择宽量程比仪表（1:50~1:100），避免小流量段测量误差超标。

2. 耐温耐压参数确认

• 温度：污水温度通常≤60℃，优先选橡胶内衬（耐温≤60℃）；若工业废水温度＞80℃，需选 PTFE 内衬（耐温≤120℃）；
• 压力：市政污水管道压力多为 PN10~PN16，无需高压规格，重点关注法兰与管道的匹配性（优先选择法兰连接，避免卡箍连接泄漏）。

3. 安装环境适配

• 污水厂多为户外或潮湿环境，仪表防护等级需≥ IP67，埋地安装时传感器需选 IP68 防护；
• 若安装在防爆区域（如化工废水处理站），需选择防爆型仪表，防爆等级≥Ex d II BT4。

三、 选择仪表结构与功能，适配污水工况需求

1. 安装结构：优先分体式



结构类型	适用场景	污水工况选型建议
一体式	安装空间充足、环境干燥（如室内泵房）	仅适用于生活污水室内监测，不推荐工业废水和污泥工况
分体式	传感器安装在恶劣环境（如井下、露天管道），转换器需远离潮湿 / 腐蚀区域	污水工况首选：传感器安装在污水管道，转换器安装在控制室或配电箱内，电缆*长可达 100m，避免污水腐蚀电子元件

2. 必备功能：针对性解决污水测量痛点



功能名称	解决的污水工况问题	选型优先级
空管检测功能	防止污水不满管、含气导致的误计量	必选（尤其是曝气池出水、重力流管道）
反向流测量功能	适配污水管网回流、双向流动场景	市政管网必选，工业废水可选
自诊断功能	实时监测电极结垢、内衬破损、信号异常，便于维护	高含固、易结垢工况必选
抗干扰设计	抵御污水厂变频器、电机等强电磁干扰	工业废水处理站必选

3. 输出与通讯功能：满足污水监测系统需求

• 基础输出：4~20mA 模拟量（传输流量数据）+ 脉冲输出（累计流量统计），满足常规 PLC 采集；
• 通讯功能：优先选 RS485（Modbus RTU），便于接入污水厂 SCADA 系统，实现远程监测和数据上传；
• 特殊需求：如需与环保平台对接，可选择带HART 协议或无线传输模块（LoRa/NB-IoT） 的仪表。

四、 安装条件复核，避免测量误差

污水管道多为重力流或非满管状态，安装条件直接影响测量精度，选型需同步确认安装要求。

1. 直管段要求：上游≥5×DN，下游≥2×DN；若上游有弯头、阀门，需延长至≥10×DN，避免流速畸变；
2. 安装方式：优先水平安装，传感器电极轴线与地面垂直（便于沉积物排出）；严禁垂直安装在向下管道（易空管）；
3. 接地要求：污水管道多为非金属管（如 PVC、玻璃钢），需加装接地环，确保传感器可靠接地（接地电阻＜10Ω），防止杂散电流干扰。



五、 其他选型注意事项

1. 精度等级选择：污水测量以总量统计、趋势监测为主，无需高精度，优先选 1.0 级～1.5 级（过高精度无实际意义，且增加成本）；
2. 品牌与售后：选择具备污水工况应用案例的品牌，要求提供实流校准报告；售后需包含电极清洗、内衬更换等本地化服务；
3. 维护成本：优先选无活动部件的仪表，减少堵塞和维修频率；带自清洗电极功能的仪表可降低人工维护成本（适用于高结垢污水）。

六、 选型流程总结

1. 确定污水类型（生活 / 工业 / 污泥）→ 明确含固率、腐蚀性、温度压力；
2. 匹配内衬 + 电极材质 → 选择分体式 / 一体式结构；
3. 计算通径和量程（确保流速≥1.0m/s）→ 勾选空管检测、抗干扰等必备功能；
4. 复核安装条件（直管段、接地、防护等级）→ 确认售后和校准服务。
