液体超声波流量计

一、工作原理（时差法，液体主流）

利用超声波在顺流与逆流中的传播时间差计算流速，再换算成体积流量。

• 顺流：传播速度快

• 逆流：传播速度慢

• 时间差 → 流速 → 流量

特点：

• 直接测液体体积流量

• 不需要温压补偿

• 无压力损失

• 无活动部件，可靠性高

二、三大结构形式（覆盖所有安装场景）

1. 外夹式（*通用、不停产）

• 传感器贴在管道外壁

• 不用切割管道、不停水、不破坏管线

• 适用：钢管、不锈钢、PVC、PE、铸铁、玻璃钢管等

• 精度：±1.0%～±2.0%

• 适合：改造、老旧管网、大管径、临时测量


2. 插入式（中大管径常用）

• 传感器通过球阀插入管道内壁

• 可带压开孔安装

• 精度：±0.7%～±1.5%

• 适合：DN50 以上管网、循环水、污水厂、供热

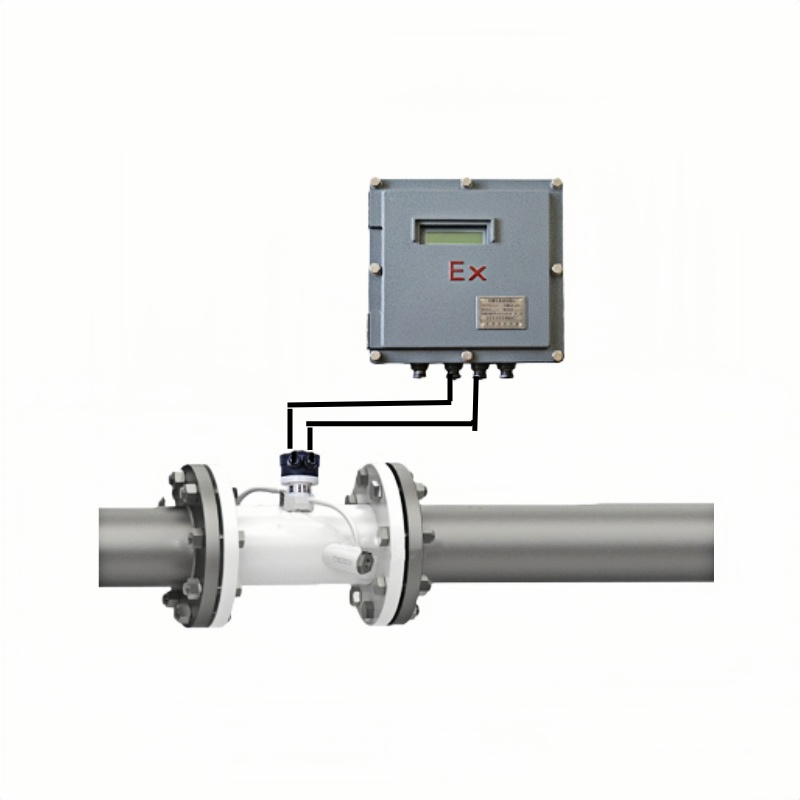

3. 管段式（精度*高）

• 自带标准测量管段，法兰连接

• 流场稳定，精度*高

• 精度：±0.3%～±0.8%

• 适合：新建项目、贸易结算、高精度计量



三、可适用的管道类型（全覆盖）

只要管道材质致密、能传声、满管流动，几乎都能用：

1. 金属管

   • 碳钢、不锈钢、铸铁、球墨铸铁、铜、合金管

2. 非金属管

   • PVC、UPVC、PE、PPR、ABS、玻璃钢、水泥管

3. 复合管 / 衬塑管

   • 衬胶、衬塑、衬氟、水泥砂浆衬里

不适用：

• 管壁严重腐蚀、严重结垢、发泡、多孔材质

• 管道内衬太厚、声波无法穿透

四、适用介质（所有洁净 / 半洁净液体）

• 水：自来水、循环水、冷却水、纯水、去离子水、海水

• 油类：柴油、汽油、润滑油、液压油

• 化工溶剂：酒精、乙二醇、丙酮等（需防爆）

• 酸碱液体（需选对应防腐传感器）

• 低浊度污水、中水

不能测：

• 大量气泡、高含固、泥浆、浆料

• 蒸汽、气体

• 非满管流

五、技术参数（通用标准）

• 管径范围：DN15～DN6000

• 精度：

  • 外夹：±1.0%～±2.0%

  • 插入：±0.7%～±1.5%

  • 管段：±0.3%～±0.8%

• 量程比：1:40～1:100

• 流速范围：0.01～10 m/s

• 介质温度：-40℃～+160℃（常规）

• 防护等级：IP65～IP68

• 输出信号：4–20mA、脉冲、RS485 (Modbus)、继电器

• 供电：24VDC / 220VAC

六、安装通用要求（所有管道都要遵守）

1. 必须满管

2. 直管段要求

   • 上游 ≥ 10D

   • 下游 ≥ 5D

3. 远离：泵、阀门、弯头、三通、变径、振动源

4. 水平管道：传感器装在管道两侧（水平 45° *佳）

   • 避开顶部气泡、底部杂质

5. 管道内壁不能有严重结垢、锈蚀

6. 外夹式必须涂声学耦合剂，无气泡、无空隙

七、优点（为什么行业都爱用）

• 无压损，不增加能耗

• 非接触 / 少接触，不泄漏、不污染介质

• 安装*快、成本*低

• 适用所有材质管道

• 可不停产安装

• 维护极少，寿命长

• 可做防爆、防水、壁挂、一体、便携

八、局限（必须知道）

• 不能测气体、蒸汽

• 不能测高气泡、高固含液体

• 受管道结垢、内衬影响信号

• 必须满管

• 精度略低于电磁、科里奥利

九、选型建议（通用所有工况）

1. 新建工程、高精度、贸易结算→ 管段式超声波

2. 老旧管网、改造、不停产→ 外夹式超声波

3. DN50 以上大管径、长期监测→ 插入式超声波

4. 临时测流、巡检、节能审计→ 便携外夹式

选型举例：

DN25 液体超声波流量计：

• 外夹式：可测，不用切管

• 管段式：法兰 / 螺纹，精度高

• 典型量程：约 0.5～15 m³/h

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，需要根据您的工况选型报价~
