差压式锥形流量计选型

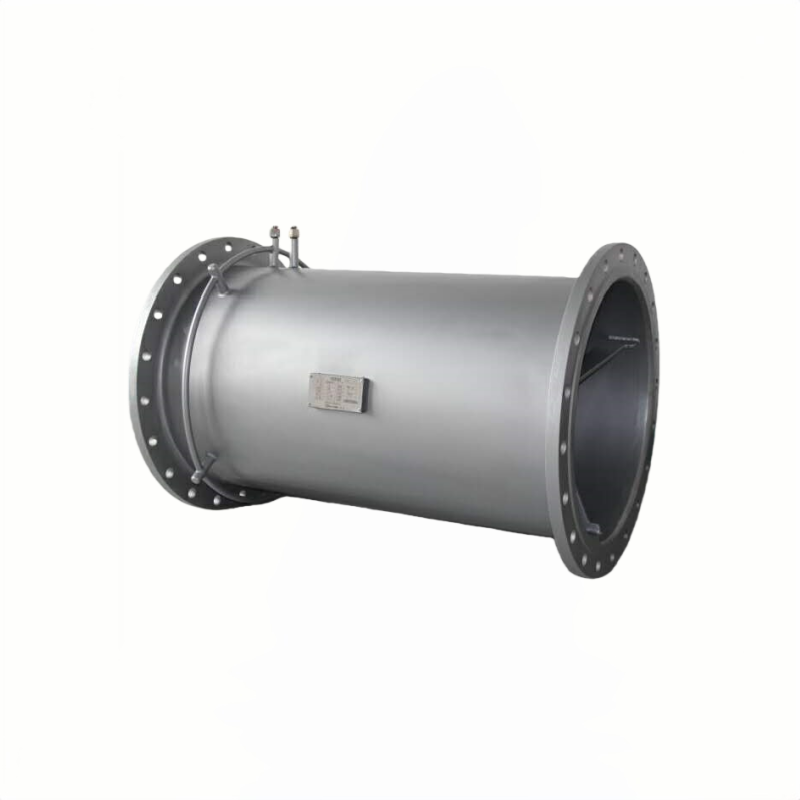

差压式锥形流量计（V 锥流量计）是孔板流量计的升级款，依托锥形节流件形成文丘里效应产生差压，相比孔板更耐脏堵、压损小、直管段要求低，适配气体、液体、蒸汽，尤其适合含少量杂质、高粘度、流量波动大的工业介质，选型核心围绕工况参数、介质特性、节流匹配、配套组件展开，兼顾精度与现场适配性。

一、核心选型前提（必提参数，缺一不可）

选型前需明确 7 大核心参数，直接决定锥形流量计的规格、精度和使用寿命：

1. 介质类型：液体（水 / 油 / 粘稠液 / 酸碱液）、气体（空气 / 燃气 / 含尘气体）、蒸汽（饱和 / 过热）；

2. 工况参数：工作压力 P（MPa）、工作温度 t（℃）、介质密度 ρ（kg/m³）、运动粘度 ν（m²/s，高粘介质必提）；

3. 流量参数：正常工作流量 Qn、*大流量 Qmax、*小流量 Qmin（体积 / 质量流量，气体 / 蒸汽需标注状态）；

4. 管道参数：公称口径 DN（mm）、实际内径 D（mm，优先实测）、管道材质、粗糙度 K（mm）；

5. 安装条件：上下游直管段长度、安装方式（水平 / 垂直）、上下游管件类型（弯头 / 阀门 / 变径）；

6. 计量要求：精度等级（常规 0.5/1.0 级）、量程比（常规 1:10~1:15，宽量程可达 1:20）；

7. 介质杂质：是否含固体颗粒 / 粉尘、含气率、含固率（杂质工况必提）。

二、核心选型关键环节（按步骤选，避坑核心）

1. 锥形节流件核心选型（流量计本体，按介质 / 管道定）

（1）规格与结构匹配

• 口径匹配：节流件公称口径与管道 DN 一致，适配 DN15~DN2000 全口径，小口径（DN15~40）适合精密计量，大口径（DN500+）适合工业主管路；

• 收缩比 β：β=d/D（d 为锥形节流件*小通径），常规选 0.4~0.8，液体 / 蒸汽宜选 0.5~0.7，含杂质 / 高粘介质宜选 0.6~0.8（通径大不易堵），宽量程选偏小 β 值；


• 锥体材质：按介质腐蚀 / 温度 / 磨损性选，核心材质适配表如下：


  介质工况	锥体材质	表体材质
  常规水 / 空气 / 饱和蒸汽	304 不锈钢	碳钢 / 304 不锈钢
  酸碱液 / 食品介质 / 过热蒸汽	316L 不锈钢	316L 不锈钢
  强腐蚀介质（混酸 / 氯碱）	哈氏合金 C276 / 钽	哈氏合金 / 玻璃钢
  含颗粒磨损介质（矿浆 / 烟气）	耐磨陶瓷 / 双相钢	双相钢

• 取压方式：法兰取压为通用首选（易安装、耐脏堵），特殊小口径可选角接取压，取压口对称布置，避免杂质堆积。

（2）工况专属结构

• 含杂质 / 高粘介质：选无死角锥体结构，锥体与表体无缝焊接，杜绝杂质卡滞；

• 高温高压工况（＞350℃/＞10MPa）：选整体锻造节流件，耐高温变形、密封性能好；

• 微小流量 / 宽量程：选高精度锥体加工款，锥体锥角精准控制（常规 15°~45°），保证小流量差压信号稳定。

2. 差压变送器配套选型（核心配套，按差压值选）

• 差压量程确定：按公式计算正常流量下的差压值 ΔPn，常规选 250/500/1000/2000Pa，保证*大流量下 ΔP≤变送器量程，*小流量下 ΔP≥变送器*小可测值（避免小流量无信号）；

• 精度与量程比：变送器精度≥0.2 级（匹配流量计本体精度），宽量程工况选宽量程差压变送器（量程比 1:100），保证全流量段精度；

• 材质与功能选配：

  • 膜盒材质与锥体一致，防介质腐蚀；

  • 测蒸汽 / 高温介质：选带冷凝罐，平衡取压管温度；

  • 测腐蚀 / 粘稠介质：选带隔离罐 + 毛细管，隔离变送器与介质；

  • 测气体 / 含气液体：选带排污 / 放空阀，及时排积液 / 积气；

  • 远传 / 管控：选 4-20mA/RS485 输出，支持 HART 协议；

  • 防爆区：选 Ex d ⅡC T6 隔爆型 / 本安型。

3. 附件配套选型（成套必备，保障计量 / 安装）

锥形流量计为成套选型，本体 + 变送器需搭配专用附件，缺一不可，按介质工况选配：

• 基础附件：三阀组 / 五阀组（检修校零必配）、取压管（不锈钢管 / 高压胶管，高温用金属管）、法兰垫片（耐温 / 耐压 / 防腐，与介质匹配）；

• 工况专属附件：

  • 蒸汽介质：冷凝罐（成对安装，变送器与取压口等高）；

  • 腐蚀 / 粘稠介质：隔离罐、耐腐蚀毛细管；

  • 含杂质介质：前置简易过滤器（可选，防止大颗粒堵塞取压口）；

  • 气体 / 蒸汽：温压补偿模块（必配，实时换算标方流量）；

  • 现场安装：夹持器（方便拆装节流件）、支架（大口径表体承重）。

三、不同介质专属选型方案（直接对号，核心避坑）

锥形流量计适配全介质，但需按介质特性针对性选型，禁止通用款一刀切，核心适配方案如下：

1. 液体介质（水 / 油 / 粘稠液 / 酸碱液）

• 常规清洁液体：304/316L 锥体 + 法兰取压 + 常规差压变送器，变送器安装在流量计下方（防止取压管积气）；

• 高粘 / 含杂质液体：大 β 值（0.7~0.8）+ 耐磨锥体 + 无死角结构，变送器带隔离罐，避免介质粘堵取压管；

• 强腐蚀液体：哈氏合金 / 钽锥体 + 全防腐附件，取压管选用聚四氟乙烯管。

2. 气体介质（空气 / 燃气 / 含尘气体 / CO₂）

• 常规清洁气体：304 锥体 + 法兰取压 + 温压补偿变送器，变送器安装在流量计上方（防止取压管积液）；

• 含尘 / 低压力气体：大 β 值 + 耐磨锥体，取压口稍大，配放空阀，及时排积液 / 积尘；

• 高压燃气：整体锻造节流件 + 高压差压变送器，密封等级≥Class 600。

3. 蒸汽介质（饱和 / 过热）

• 饱和蒸汽：304/316L 锥体 + 冷凝罐 + 压力补偿变送器，变送器与取压口等高安装，冷凝罐加满冷凝液；

• 过热蒸汽：同饱和蒸汽 +温压双补偿变送器，带温度 / 压力检测模块，实时换算蒸汽质量流量，适配高温过热蒸汽（≤550℃）。

四、关键选型原则（黄金准则，保障精度与使用寿命）

1. 量程比适配：常规量程比 1:10~1:15，宽量程可达 1:20，流量波动大的工况（如空压机 / 泵变频运行）直接选宽量程款，避免小流量计量失真；

2. 直管段要求：远低于孔板流量计，上游≥3~5D，下游≥1~2D（β 值越小要求越短），若现场直管段极短（＜3D），可定制整流型锥形流量计，无需额外加装整流器；

3. 压损控制：锥形流量计压损仅为孔板的 1/3~1/2，选型时计算压损值≤工艺允许压损，高粘度 / 大流量介质优先选大 β 值，进一步降低压损；

4. 杂质适配：含固体颗粒 / 粉尘介质，严禁选小 β 值，优先选耐磨材质 + 大通径锥体，无需前置高精度过滤器（简易过滤即可），降低预处理成本；

5. 精度匹配：工业计量选 1.0 级即可，贸易结算选 0.5 级，并按国标 JJG 640 做标定，配套高精度温压补偿变送器；

6. 安装方式适配：水平 / 垂直安装均可，垂直安装时介质自下而上，含杂质介质优先水平安装（便于排污）。

五、与孔板流量计选型对比（准确选款，避免选错）


选型速判

✅ 含杂质 / 高粘介质、流量波动大、直管段不足→锥形流量计
✅ 清洁介质、流量稳定、直管段充足、低成本需求→孔板流量计

六、常见选型误区（避坑重点，新手必看）

1. 忽略管道实际内径：按公称口径 DN 计算 β 值，未实测实际内径 D，导致节流件通径偏差，计量精度失真；

2. 小 β 值选含杂质介质：β 值过小导致通径窄，杂质易卡滞锥体，造成差压信号波动、流量计损坏；

3. 漏算温压补偿：测气体 / 蒸汽时，未选配温压补偿模块，忽略温压变化对流量的影响，误差可达 10% 以上；

4. 材质局部选配：锥体选防腐材质，表体 / 附件选普通材质，导致局部腐蚀泄漏，影响整套设备寿命；

5. 变送器量程选大：按*大流量选差压量程，正常流量仅为量程的 30% 以下，导致小流量计量精度极差；

6. 忽略介质粘度：高粘介质选小 β 值，导致介质流速过慢，差压信号弱，甚至无流量显示。

七、选型后复核要点（3 步复核，确保精准）

1. 参数复核：复核锥体 β 值、差压量程 ΔP，保证正常流量在变送器量程 50%~70%（*佳区间），*小流量≥变送器*小可测值，*大流量≤变送器量程；

2. 配套复核：检查锥体、变送器、附件的材质、功能是否与介质 / 工况匹配，无遗漏配件（如蒸汽是否带冷凝罐、腐蚀介质是否带隔离罐）；

3. 安装复核：确认现场直管段、安装位置、安装方式满足要求，含杂质介质是否预留排污口，大口径表体是否有承重支架。
