差压式高温蒸汽流量计
一、工作原理（简单讲）

高温蒸汽流过孔板时，流道收缩 → 流速变快、压力降低 → 孔板前后产生差压。差压越大 → 流量越大，通过差压变送器计算出蒸汽流量。
特点：

• 无转动部件，耐高温、耐高压、寿命极长

• 适合锅炉蒸汽、主管道、高温工况

• 必须配合温度、压力补偿才准确

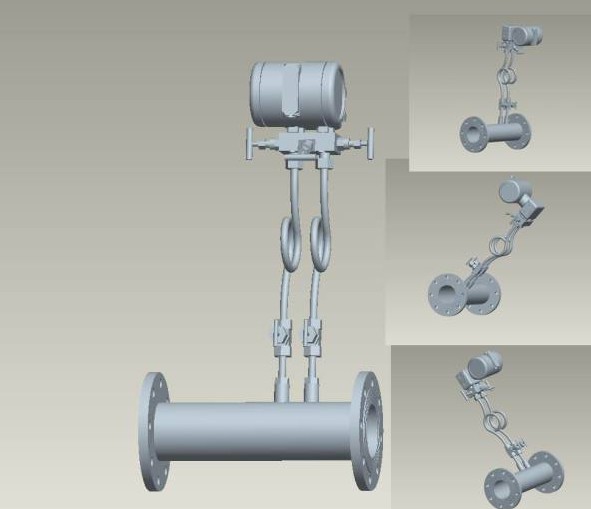

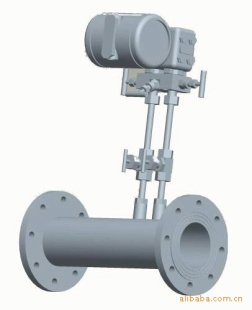

二、标准成套组成（高温蒸汽专用）

1. 孔板流量计（节流装置）

2. 取压短管 / 取压法兰

3. 冷凝罐 2 个（必须！）

4. 三阀组

5. 差压变送器（高温型 / 防爆型）

6. 引压管、阀门、接头、保温材料

作用：冷凝罐 → 把高温蒸汽变成冷凝水，隔离高温，保护变送器三阀组 → 调试、校验、停表用


三、适用工况

• 介质：饱和蒸汽、过热蒸汽

• 温度：0～450℃（可做到 540℃）

• 压力：0.1～10MPa 甚至更高

• 口径：DN15～DN2000

• 输出：4～20mA + 脉冲 / RS485 / 接入 DCS


四、安装详细要求（重点）

1. 直管段（*影响精度）

• 孔板前直管段 ≥ 10DN

• 孔板后直管段 ≥ 5DN

• 前面有弯头、阀门、变径 → 直管段要加长到 15DN 以上

2. 孔板方向（绝对不能反）

• 孔板上箭头 / + 号 朝向蒸汽流动方向

• 尖锐口朝向流出侧

• 装反流量几乎为零，还会损坏孔板

3. 取压口位置

• 蒸汽必须在管道水平两侧

• 严禁在管道上方或下方取压（会气液不稳）

4. 冷凝罐安装（关键）

• 两个冷凝罐必须在同一水平面

• 冷凝罐高度要高于变送器

• 引压管先上爬进入冷凝罐

• 目的：让变送器只测冷凝水压力，不接触高温蒸汽

5. 引压管要求

• 管径：Φ14×2 或 Φ18×3 不锈钢管

• 坡度：1:10～1:20，利于排水排气

• 不能有凸起、气囊、死弯

• 室外 / 冬季必须保温 + 伴热

6. 差压变送器

• 安装在冷凝罐下方

• 环境温度：-20～60℃

• 高温场合要远离管道辐射热


五、为什么必须温压补偿？

蒸汽密度会随温度、压力变化很大：

• 只测差压 → 误差巨大

• 必须同时测温度 + 压力，自动换算成质量流量（吨）

现在主流配置：

• 差压变送器 + 温度变送器 + 压力变送器 + 流量积算仪或

• 多参数一体化差压变送器（自带温压补偿）


六、优点（为什么工业都用它）

1. 耐高温高压，500℃ 照样稳定

2. 无活动部件，几乎免维护

3. 精度高、寿命长，适合贸易结算

4. 大小口径、高低压力都能用

5. 远传、累积、DCS 接入方便


七、一句话总结

高温蒸汽、锅炉出口、主管网、要稳定、要远传、要耐用 → 差压式孔板高温蒸汽流量计。


你只要告诉我这 5 个参数：

1. 饱和蒸汽还是过热蒸汽

2. 工作压力（MPa）

3. 工作温度（℃）

4. 管道口径 DN

5. 流量范围（吨 / 小时）

   我们为您出具计算书、选型、报价。
