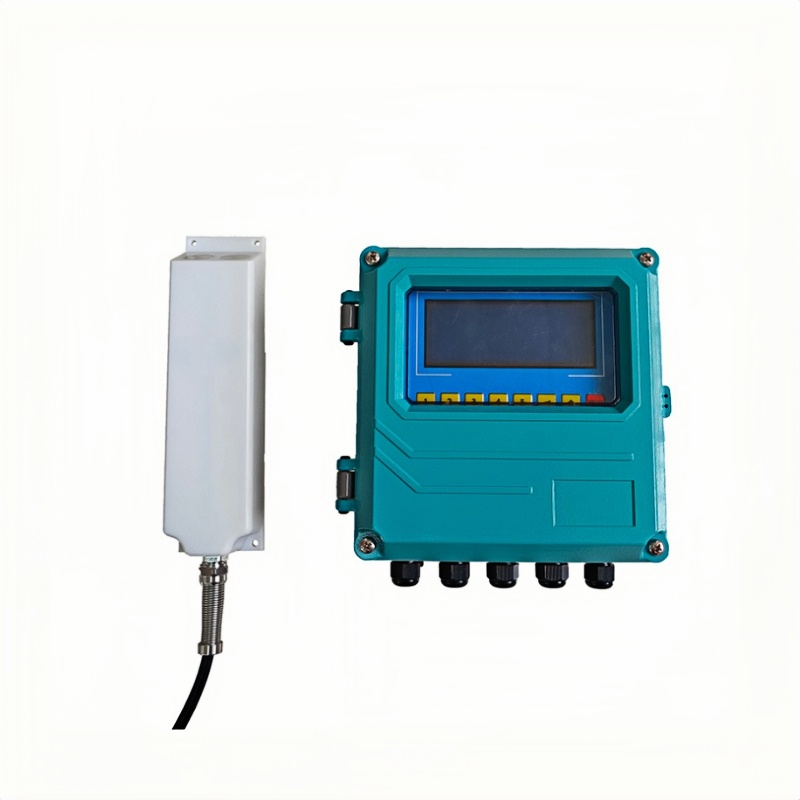

外夹管道式流量计（主流为外夹式超声波流量计）是非接触式流量测量设备，传感器直接夹装在管道外壁，无需破管、不停产即可安装，无压损、适用管径极广，是老旧管道、大管径、临时监测场景的优选方案。

一、核心原理（两种主流技术）

1. 时差法（Transit‑Time，*常用）

• 一对传感器沿管道斜向安装，分别向上游、下游发射超声波。
• 顺流传播快、逆流传播慢，通过时间差计算流体平均流速，再结合管道截面积得到流量。
• 适用：清洁液体（水、纯水、油、化学溶剂）、低含气 / 低含颗粒介质。
• 精度：±0.5%–±1.5% RD（读数）。

2. 多普勒法（Doppler）

• 利用流体中颗粒 / 气泡对超声波的反射，测量频率偏移得到流速。
• 适用：含颗粒、含气泡的液体（污水、泥浆、浆液）。
• 精度：±1%–±3% RD，稳定性略低于时差法。

二、核心参数（通用规格）

• 管径范围：DN15–DN6000（小到大口径全覆盖）
• 测量介质：水、污水、油、化工液、海水、部分气体 / 蒸汽（需专用机型）
• 温度：-30℃～+200℃（常规），高温型可达 + 300℃
• 压力：≤16 MPa（与管道承压一致，无额外限制）
• 精度：时差法 ±0.5%–±1.5%；多普勒法 ±1%–±3%
• 量程比：100:1 以上
• 输出：4–20mA、脉冲、RS485（Modbus）、HART、本地显示
• 安装方式：V 法（小管径 DN15–DN400）、Z 法（大管径 DN300 以上）、W 法（多声道）

三、核心优势

• 无损安装：不切割管道、不停产、无泄漏风险，安装成本低。
• 零压损：无部件插入流道，不增加系统能耗。
• 适用极广：金属 / 塑料 / 玻璃钢等管材均可，大管径性价比极高。
• 灵活便携：一台主机配多组传感器，可快速切换测量不同管道。
• 维护简单：无接触、无活动部件，几乎免维护。
• 卫生 / 防腐：不接触介质，适合高纯、强腐蚀、卫生级场景。

四、主要局限

• 精度受管道状况影响（内壁结垢、衬里过厚、管材不均会降低精度）。
• 要求流体满管，气泡 / 颗粒过多会导致信号衰减或失效。
• 需足够直管段（通常上游≥10D、下游≥5D）以保证流态稳定。
• 依赖声学耦合剂，干涸会导致信号中断，需定期检查。
• 长期稳定性略低于管段式 / 插入式接触型流量计。

五、典型应用场景

• 市政水务：自来水、污水、中水、海水淡化的流量监测与贸易结算。
• 石油化工：原油、成品油、化工溶剂、酸碱液的非接触测量（防爆场合优选）。
• 电力：循环水、冷却水、锅炉给水、化学水系统大管径流量监测。
• 冶金 / 矿山：泥浆、矿浆、污水、冷却水处理。
• 暖通空调：冷热水、换热站热量计量（配温度传感器）。
• 食品医药：纯水、药液、糖浆、CIP 清洗液（卫生级、无接触）。
• 临时检测 / 节能审计：管网漏损排查、能耗分析、设备效率评估。
• 老旧管道改造：无法停产、不便破管的既有管线流量升级。

六、选型与安装要点

选型关键

1. 介质清洁度：清洁液体选时差法；含颗粒 / 气泡选多普勒法。
2. 管道参数：准确提供内径、材质、壁厚、衬里（直接影响声波传播）。
3. 工况条件：温度、压力、是否满管、直管段长度。
4. 精度需求：贸易结算选 ±0.5%–±1%；过程监测选 ±1%–±2%。
5. 安装空间：确认传感器安装位置与方向（V/Z 法）。

安装要点

• 优先水平安装，避免垂直安装（减少气泡 / 颗粒聚集影响）。
• 严格满足直管段要求：上游≥10D、下游≥5D，远离弯头、阀门、泵、变径。
• 传感器与管壁间均匀涂抹耦合剂，确保无空气间隙，固定牢固。
• 安装前打磨管壁，去除锈迹、油漆、污垢，保证声波传导良好。
• 定期检查耦合剂状态，防止干涸导致信号丢失。

七、与其他类型对比

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，需要根据您的工况选型报价~
