蒸汽孔板流量计属于差压式流量计，基于节流原理工作，技术成熟、标准化程度高，是锅炉蒸汽、电厂主蒸汽等大口径、高压蒸汽贸易结算的经典选择，适配饱和蒸汽与过热蒸汽工况，以下是具体选型要点和安装要求：

一、 蒸汽孔板流量计核心选型要点

1. 工况参数匹配

• 温度与压力耐受
  • 孔板材质优先选 15CrMo（铬钼合金钢） 或 316L 不锈钢，前者耐温可达 550℃、耐压≥10MPa，适配高温高压过热蒸汽；后者耐腐蚀性更优，适合含微量杂质的蒸汽工况。
  • 公称压力需≥蒸汽额定压力的 1.25 倍（如 4MPa 蒸汽选 PN6.3MPa 的孔板装置），公称温度需覆盖蒸汽实际温度（饱和蒸汽≤350℃、过热蒸汽≤540℃）。
• 流量与管径匹配
  • 蒸汽流经孔板的节流件流速需控制在 15~60m/s，确保形成稳定的差压信号；量程比通常为 1:3~1:4，适合流量波动较小的稳态蒸汽计量。
  • 孔板公称口径需与蒸汽管道口径一致（DN50~DN2000），大口径管道（DN≥300）更能体现其性价比优势。
• 取压方式选择取压方式直接影响测量精度，蒸汽工况优先选用以下两种：
  • 角接取压：*常用的取压方式，符合 GB/T 2624、ISO 5167 标准，取压口位于孔板上下游端面，压力损失较小，适配绝大多数蒸汽计量场景。
  • 法兰取压：取压口位于孔板上下游法兰端面，安装维护更便捷，适合现场直管段长度有限的工况。

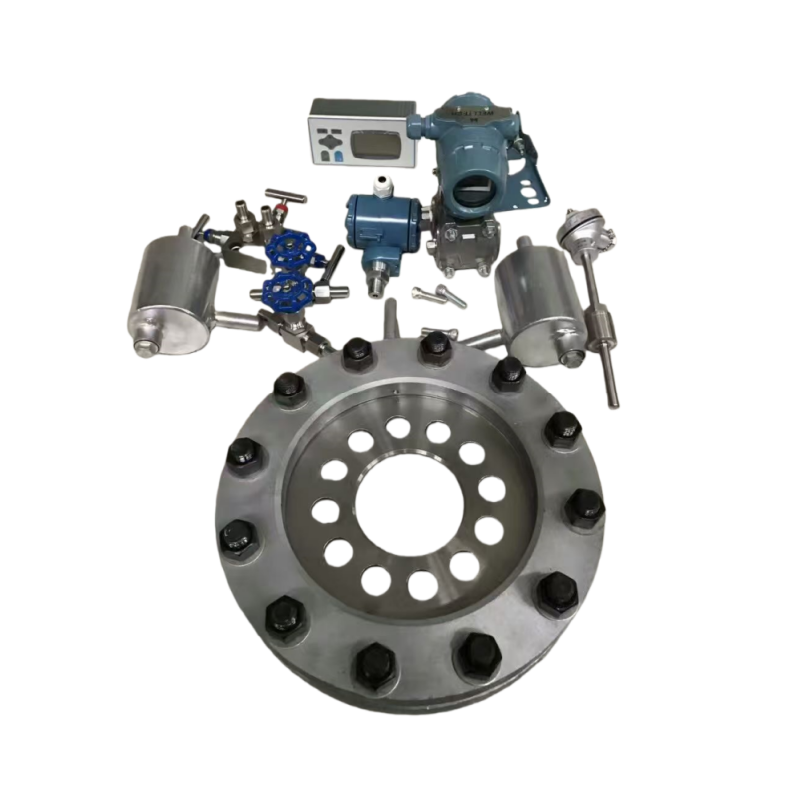

2. 配套装置选型（蒸汽计量必备）

• 差压变送器：选用耐高温型（耐温≥150℃），量程需覆盖孔板产生的*大差压值（通常为 0~10kPa 或 0~100kPa），输出 4-20mA/RS485 信号；测量饱和蒸汽时，需配套冷凝罐，使差压变送器两侧充满冷凝液，消除蒸汽温度对差压信号的影响。
• 温度与压力变送器：温度变送器选 PT100 热电阻，压力变送器选扩散硅型，两者信号接入流量积算仪，实现温压补偿—— 蒸汽体积随温压变化，无补偿的测量误差可达 20% 以上。
• 流量积算仪：需具备蒸汽密度自动计算功能，可根据输入的温度、压力参数，自动换算为标况体积流量（Nm³/h）或质量流量（kg/h），支持数据存储与远程传输。

3. 适用与不适用场景

二、 蒸汽孔板流量计安装关键要求

1. 直管段长度要求（核心）

• 上游无扰流件：直管段长度≥10D（D 为管道口径）；
• 上游为单只 90° 弯头：直管段长度≥15D；
• 上游为双只 90° 弯头（垂直平面）、调节阀：直管段长度≥30D；
• 下游直管段长度统一要求≥5D，且下游禁止直接连接急剧变径或弯头。
• 若现场空间受限，可在孔板上游加装整流器，将直管段长度要求降低 50%。

2. 节流件安装规范

• 孔板需与管道同轴安装，偏心度≤0.5mm，确保流体均匀流过节流孔；
• 孔板的尖锐入口侧必须朝向蒸汽来流方向，装反会导致测量值偏低 30% 以上；
• 密封垫不得伸入管道内部，厚度需≤1mm，防止破坏流态。

3. 取压管路敷设要求

• 饱和蒸汽敷设：取压管路需水平或向冷凝罐倾斜（坡度≥1:10），便于蒸汽冷凝液流入冷凝罐；一对冷凝罐需安装在同一高度，避免液柱差引入额外误差；差压变送器安装在低于孔板的位置，利用液位差使取压管路充满冷凝液。
• 过热蒸汽敷设：无需冷凝罐，但取压管路需保温，防止蒸汽局部冷凝形成气液两相流。
• 取压管路材质选不锈钢，管径≥Φ10mm，减少压力损失；管路中需加装截止阀，便于维护校准。

4. 通用配套措施

• 管道保温：蒸汽管道及孔板装置需加装耐高温保温层，减少热量损失和冷凝水生成；
• 密封材质：法兰密封垫选用石墨复合垫，耐温耐压，避免高温蒸汽泄漏；
• 管路吹扫：安装前用蒸汽或压缩空气吹扫管道，去除焊渣、铁锈等杂质，防止堵塞取压口。

三、 运行与维护注意事项

1. 启动调试：缓慢开启蒸汽阀门，排尽管道内的冷凝水和空气；待蒸汽温度、压力稳定后，通过流量积算仪校准温压补偿参数，确保测量值与实际蒸汽流量匹配。
2. 定期维护
   • 每月排放冷凝罐内的积水，防止积水过多影响差压信号；
   • 每季度吹扫取压管路，检查取压口是否堵塞；
   • 每年拆卸孔板，清理表面结垢和锈蚀，检查节流孔边缘是否磨损（边缘磨损会导致误差增大）；
   • 贸易结算用仪表需每年送检，确保精度符合 ±1.0% FS 的要求。
3. 故障排查：若流量显示波动大，优先排查冷凝水积聚、直管段不足或管路脉动；若差压值为零，检查取压口是否堵塞或变送器故障。

重点总结：孔板流量计选型需要提供的技术参数：

1.介质名称

2.管道口径、材质

3.正常工作流量、zui大流量和zui小流量

4.正常工作压力、zui高工作压力

5.正常工作温度、zui高温度、zui低温度

6.流体工作密度或标况密度

7.各混合流体的体积百分比

注明：差压式孔板流量计根据客户报过来的数据进行专门设计的，因此上述参数是制造厂在生产之前进行详细计算的基础，没有这些参数，很难制作一台符合用户要求的差压式孔板流量计。制造厂根据上述参数，计算出差压式孔板流量计传感器的差压值（差压变送器的量程范围）。这些工作是在制造厂有工程师进行计算完成的。
