浮子式氮气流量计

浮子式氮气流量计（含金属管浮子流量计为主流，玻璃转子流量计仅实验室用），适配工业氮气中小管径、中低流量、常压 / 微正压计量场景，结构简单、现场直读、维护便捷，是氮气吹扫、充氮保护、小型工艺气路的高性价比选择，以下聚焦工业现场适配性，梳理选型、安装、应用全要点，贴合氮气惰性、洁净、单相气体的特性。

一、核心适配品类及场景（工业用优先选金属管款，禁用玻璃款）

浮子式流量计分金属管浮子流量计（工业级）和玻璃转子流量计（实验室级），氮气计量仅推荐工业级，核心差异及适配场景如下：

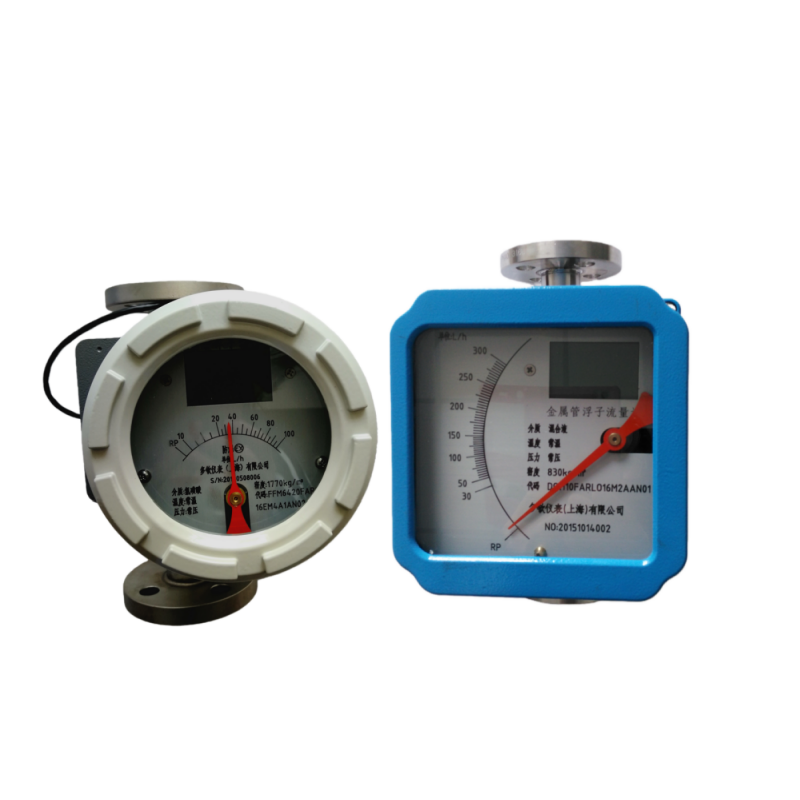

1. 金属管浮子流量计【工业氮气计优先选择】

✅ 适配场景：工厂氮气吹扫、食品 / 化工充氮保鲜、设备气动控制氮气支路、小型工艺氮气管路；适配DN6~DN100 中小管径，常压 / 微正压（0~1.6MPa）、常温氮气，流量范围0.01~1000m³/h（标况）。
✨ 核心优势：金属管体 + 不锈钢浮子，耐轻微振动、防磕碰，支持现场直读 + 远传（4-20mA/RS485），可对接工控系统，防护等级 IP65/IP67，适配车间潮湿 / 多粉尘环境，有法兰 / 螺纹 / 卡套多种连接方式。
⚠️ 限制：不适配高压（＞2.5MPa）、大管径（≥DN150）、高流速氮气，量程比窄（常规 10:1）。

2. 玻璃转子流量计【仅实验室 / 临时监测用，工业禁用】

✅ 适配场景：实验室小型氮气管路、车间临时氮气流量监测；DN1~DN50 小管径，常压常温低流量。
⚠️ 工业禁用原因：玻璃管易破碎、不耐压、无防护，氮气泄漏易造成局部缺氧，存在安全隐患，且无法远传、适配工业环境。

二、工业氮气用金属管浮子流量计核心选型参数（直接给厂家，无冗余）

氮气为洁净单相干气体，选型核心围绕管径、流量（标况）、压力 / 温度、安装方式，无需定制防腐材质（氮气无腐蚀性），关键参数按优先级排序：

1. 基础工况参数（核心）

• 介质：干燥氮气（需确认无水分 / 油污，含水需前端加装干燥器，避免浮子粘黏）；

• 流量范围：按 ** 氮气标况流量（Nm³/h）** 选型，常用流量落在量程的 30%~70%（精度*优），严禁大管小流量 / 小管大流量；

• 工况压力 / 温度：常规工业氮气选PN1.6MPa 耐压（适配车间微正压氮气管网），常温（-20~80℃），高压氮气（＞2.5MPa）不建议选；

• 管径 DN：与氮气管路同径选型（DN6~DN100），优先选螺纹 / 卡套连接（小管径 DN6~DN25）、法兰连接（DN25~DN100）。

2. 精度与结构配置（工业适配）

• 计量精度：常规工业监测选 **±2.5% FS**，工艺配比选 **±1.5% FS**，无需更高精度（浮子式固有精度限制）；

• 材质：接触介质部分304 不锈钢（氮气无腐，足够适配，低成本），管体选碳钢 / 不锈钢（户外 / 腐蚀环境选不锈钢）；

• 功能配置：
  ✅ 基础款：现场指针 / 数显（瞬时流量），适用于现场巡检；
  ✅ 智能款：数显 + 4-20mA/RS485 远传+ 流量报警，适用于车间氮气用量管控、对接能源系统；

• 浮子类型：选不锈钢实心浮子（适配气体，稳定性优），禁用液体专用浮子。

3. 附加选型要点（氮气专属）

• 氮气为可压缩气体，厂家会按标况（0℃/101.325kPa）标定，需向厂家提供实际工况压力 / 温度，避免流量换算误差；

• 若氮气含微量杂质，前端加装精密过滤器（滤网≤50μm），防止杂质卡滞浮子。

三、浮子式氮气流量计核心安装要求（唯一强制：垂直安装，氮气专属避坑）

浮子式流量计的测量精度完全依赖安装方式和流场稳定，针对氮气气体特性，安装需严格遵守以下要求，垂直安装为原则，无例外。

1. 强制安装方式：垂直向上安装

• 流量计必须垂直安装，介质自下而上流动，安装垂直度偏差≤5°，浮子在重力作用下随流量升降，倾斜安装会导致浮子卡滞、计量失准；

• 安装高度预留操作空间（≥30cm），方便观察刻度 / 数显、拆卸维护。

2. 直管段与流场稳定（氮气低流速适配）

• 前后直管段要求：前 5D 后 3D（D 为管径），紧邻弯头 / 阀门 / 减压阀时，加装整流器，避免氮气流场紊乱导致浮子晃动；

• 氮气流速控制：气体流速≤15m/s，过高流速会导致浮子剧烈抖动，损坏浮子且计量不准。

3. 氮气专属安装配套（防泄漏、稳压力）

• 防泄漏：氮气为惰性气体，泄漏易造成局部缺氧，密封垫选四氟 / 丁腈橡胶，法兰连接对角拧紧螺栓，螺纹连接缠生料带，安装后做气密性测试；

• 稳压力：流量计前端加装减压阀 + 压力表（氮气管网压力波动大时），保证工况压力稳定，避免压力波动导致浮子上下窜动，影响计量精度；

• 排气 / 排液：氮气管路低点加装排液阀（防止管网凝液进入流量计），高点加装排气阀（首次投运前排空管内空气）。

4. 环境与防护安装（工业现场适配）

• 户外安装：选IP67 防水防尘款，加装防雨护罩，数显 / 接线盒朝下，防止进水；

• 车间振动区：流量计前后管道加装固定支架，避免管道振动传递给流量计，导致浮子卡滞；

• 防爆车间（如化工 / 制药厂）：选Ex d Ⅱ BT4 隔爆型，适配车间防爆要求，防止电气火花。

5. 管路配件安装（按顺序，不可乱）

氮气管网→过滤器→减压阀→压力表→浮子式流量计→阀门→工艺端，所有配件与流量计同径，避免变径造成流场紊乱。

四、日常维护与故障排查（极简，浮子式无易损件）

浮子式氮气流量计结构简单，无机械转动件，维护频次极低，核心围绕浮子通畅、密封完好、压力稳定，故障多为安装 / 工况问题，非仪表本身故障，快速排查如下：

1. 日常维护（每月 1 次，工业现场适配）

• 检查浮子是否能自由升降，无卡滞、晃动；

• 检查法兰 / 螺纹密封处有无氮气泄漏，压力表压力是否稳定；

• 清理前端过滤器滤网（每 3~6 个月 1 次），防止杂质堵塞。

2. 常见故障及解决方法（快速落地）


五、核心优劣势及工况适配总结（氮气计量专属）

核心优势

1. 结构简单、成本低，中小管径氮气计量性价比远高于涡街 / 科里奥利流量计；

2. 现场直读，无需供电（基础款），适配车间临时氮气管路、偏远点位计量；

3. 维护便捷，无易损件，仅需定期清理过滤器，工业现场运维成本低；

4. 耐洁净气体腐蚀，304 不锈钢材质完全适配氮气，无材质损耗。

核心劣势

1. 量程比窄（10:1），不适配氮气流量波动大的工况；

2. 仅适配中小管径、常压 / 微正压氮气，大管径（≥DN150）/ 高压（＞2.5MPa）氮气优先选涡街 / 超声波流量计；

3. 安装要求严苛，必须垂直安装，现场空间受限的工况适配性差。

✅ 优选工况 | ❌ 慎用工况

✅ 优选：车间氮气吹扫、充氮保鲜、气动控制氮气支路，DN6~DN100，常压 / 微正压，中低流量，现场直读 / 简易远传；❌ 慎用：高压氮气、大管径氮气管总管、流量波动大、安装空间无法垂直布置、高精度贸易结算的氮气计量。

六、与氮气常用其他流量计对比（选型参考）
