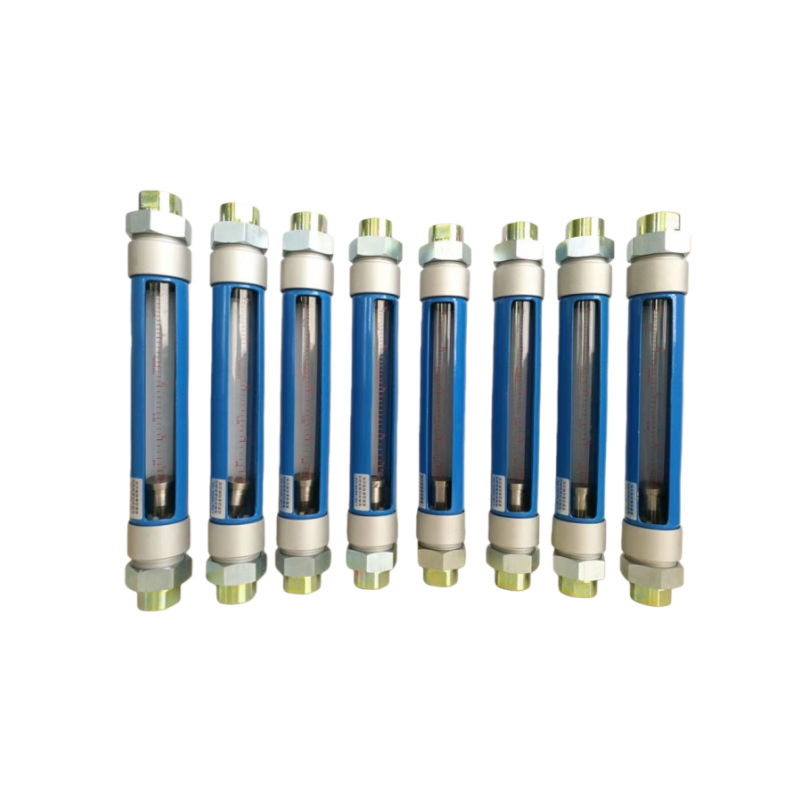

冷却水用转子流量计

一、核心适配工况与介质要求

1. 管径与连接：适配DN6~DN50极小 / 小管径，多为螺纹 / 快装连接，部分塑料管款为承插式，贴合冷却水微流量支线的常用规格；
2. 介质条件：适配清洁、无大颗粒杂质的冷却水，无导电率要求，普通循环水、纯水均可；严禁含泥沙、纤维絮状物、大颗粒悬浮体（易卡滞转子），少量细微杂质可在前端加简易滤网；
3. 流量与温压：仅适配微 / 低流量工况（常规量程 0.01~5m³/h），正常流量落在量程 30%~70% 即可；玻璃管款耐温≤60℃、耐压≤0.6MPa，塑料管款耐温≤80℃，金属管衬里款耐温压稍高，均仅满足冷却水常温低压支线需求；
4. 适用场景：车间小型机床冷却支管、冷却系统泄放 / 回流管、实验室小型冷却水槽出水管、冷却水多点巡检的简易监测点，适配无电源、安装空间极狭窄、追求低成本的现场。

二、现场安装关键要求（垂直安装为核心前提）

1. 安装方式：必须垂直安装，介质从下向上流动，安装倾斜偏差≤5°，这是计量的核心要求 —— 倾斜会导致转子卡滞、示值严重偏差，甚至无法浮动；
2. 流场与直管段：上游预留≥2~3D 直管段（D 为管道内径），无需长直管段，适配狭窄空间；远离快速开关阀门、泵出口，防止水流冲击损坏转子（玻璃转子易碎裂）；
3. 排气与防堵：流量计上游加装小型排气阀，排尽管内气泡（气泡会托举转子，导致显示偏高）；前端可加装简易滤网（0.5~1mm 精度），过滤大颗粒杂质，避免转子卡滞；
4. 环境与防护：玻璃管款抗冲击性差，需安装在无碰撞、无振动的区域，必要时加装塑料保护罩；户外 / 潮湿环境做好密封，防止雨水渗入连接部位；严禁将玻璃管款安装在高温管道旁，避免管体受热炸裂；
5. 旁路设计：若安装在不可停机的冷却支管，建议加装旁路管道和阀门，便于流量计清理、更换时，冷却水系统正常运行。

三、日常使用与维护要点（核心防卡滞、防破损）

1. 现场读数：直接查看转子上沿对应的刻度值（标注单位多为 L/h、m³/h），为半定量示值，精度 ±5%~±10%，仅能判断流量大致范围，不可用于精准计量；
2. 常规巡检：每日查看转子是否随冷却水流量自由上下浮动，无卡滞、无歪斜，管体内无杂质沉积、无气泡聚集；若转子固定不动，即使管道有水流动，也为卡滞故障，需立即停机处理；
3. 清洁维护：每 1~3 个月停机清理，拆卸流量计后，用清水冲洗管体和转子，去除水垢、杂质（冷却水易结垢，会阻碍转子移动）；玻璃管体用软布擦拭，严禁用钢丝球、硬毛刷刮擦，避免划伤管体影响读数；
4. 易损件更换：玻璃转子若出现碎裂、磨损，直接更换；密封垫（橡胶 / 四氟材质）每 1~2 年检查一次，老化、开裂及时更换，防止冷却水渗漏；螺纹连接部位若出现漏水，重新缠生料带紧固，避免用力过猛损坏管体；
5. 故障简易排查
   • 转子卡滞→拆机清理管体和转子的杂质 / 水垢，检查前端滤网是否堵塞并清洗；
   • 示值偏高→排尽管内气泡，检查流量计是否垂直安装；
   • 示值偏低→检查转子是否磨损、管体内是否结垢，清理后重新安装；
   • 玻璃管碎裂→立即停机更换，排查是否有碰撞、水流冲击、高温等诱因。

四、使用关键注意事项

1. 精度认知：仅为定性监测仪表，不可用于贸易结算、高精度计量场景，若需精准数据，更换为金属管浮子、电磁流量计；
2. 介质与工况禁忌：冷却水中含大量杂质、絮状物、气泡，或管道有强振动、高温高压，严禁使用本款；大管径、大流量冷却管路也不适用；
3. 材质选择：普通冷却水选玻璃管 + 塑料转子款即可，成本*低；若冷却水有轻微腐蚀性（如实验室冷却废水），选四氟管体 + 四氟转子款；
4. 防冻防护：冬季户外安装的转子流量计，需做好管道保温，或停机后排尽管内冷却水，防止结冰膨胀损坏管体（玻璃 / 塑料管体易冻裂）。

五、与金属管浮子流量计的简易区别（冷却水场景）

• 转子流量计（玻璃 / 塑料）：DN6~DN50、微流量、常温低压、低成本，抗冲击性差，仅简易监测；
•

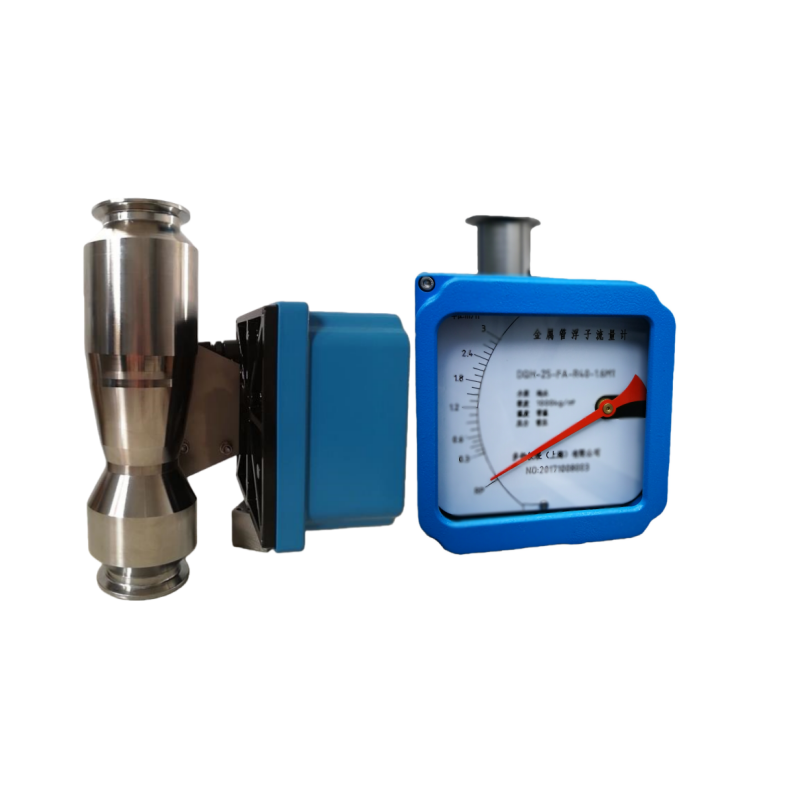

• 金属管浮子流量计：DN4~DN100、低流量、中温低压（≤120℃、≤1.6MPa），金属管体抗冲击、抗振动，精度稍高（±2.5%~±5%），适配稍恶劣的现场。
•

六、适配场景速判

✅ 适用：DN6~DN50 小管径、微 / 低流量冷却水，仅判断水流有无 / 大致流量，安装空间狭窄、无电源、追求低成本；
❌ 不适用：大管径 / 大流量冷却主管道、贸易结算 / 高精度计量、含大量杂质 / 气泡的管路、强振动 / 高温高压现场、无法垂直安装的位置。
