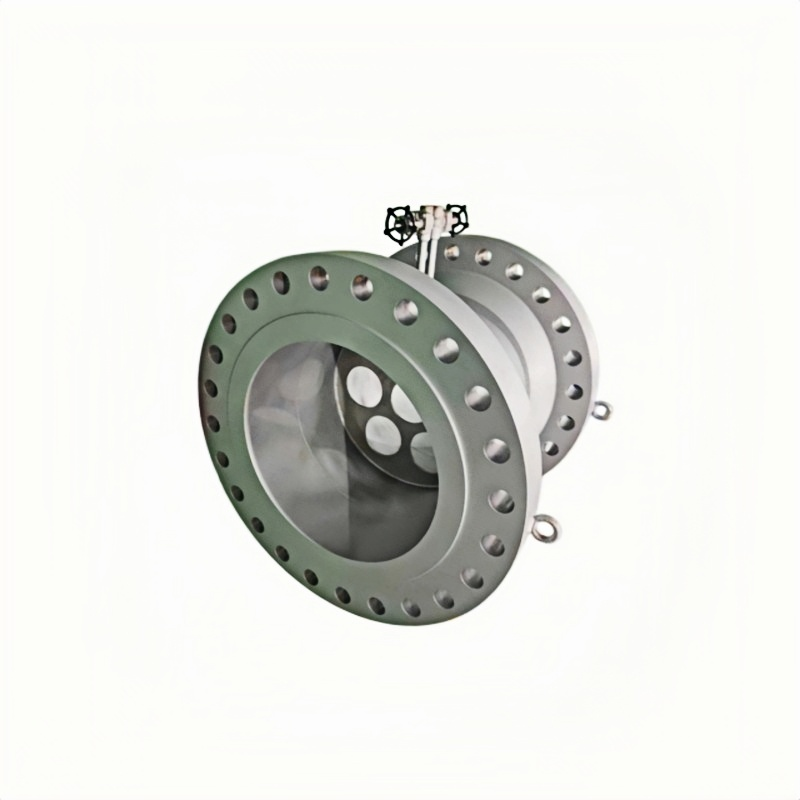

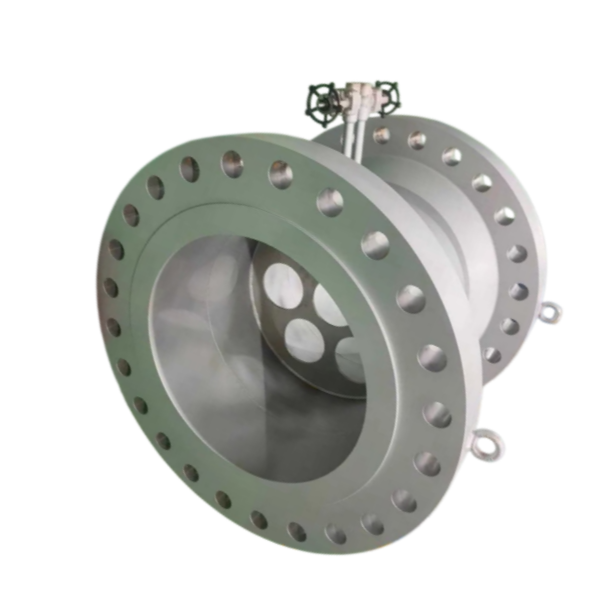

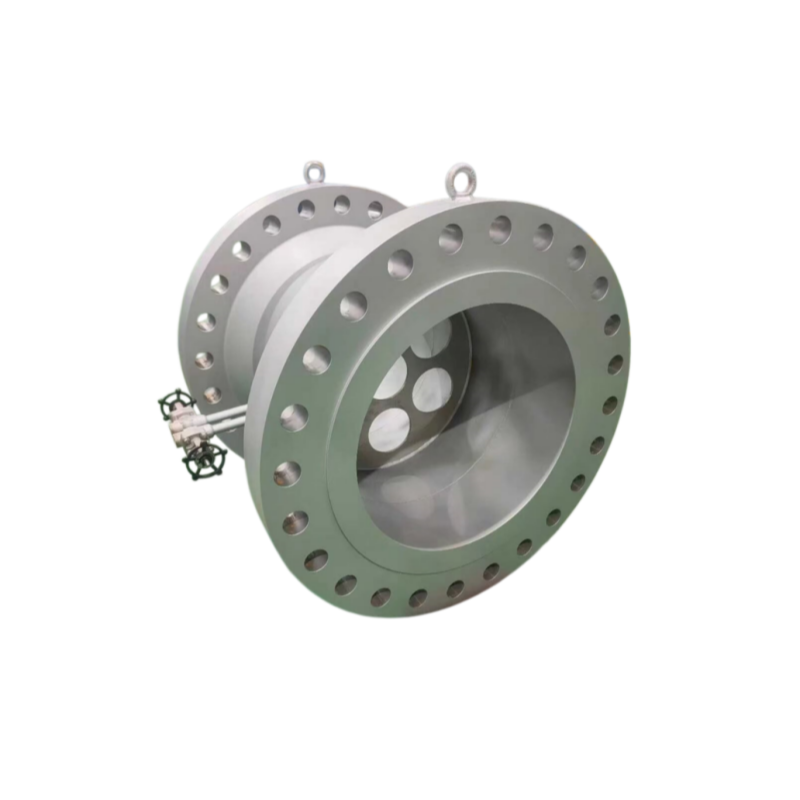

差压式平衡流量计

一、工作原理

二、结构组成

• 平衡节流件（多孔式整流结构）
• 取压装置
• 差压变送器
• 三阀组
• 引压管路
• 积算显示单元

三、公称参数

• 公称通径：DN15～DN2000 均可配套
• 公称压力：PN1.6、PN2.5、PN4.0、PN6.3、PN10、PN16MPa
• 介质温度：-200℃～+800℃
• 精度等级：±0.5%～±1.5%（依工况与标定条件）
• 取压方式：法兰取压、径距取压、角接取压
• 输出信号：4～20mA、HART、RS485

四、性能特点

• 流场稳定性较好，压力损失较低
• 对直管段长度要求相对宽松
• 适用于高温度、高压力、大口径工况
• 结构强度高，适应恶劣现场环境
• 无可动部件，长期运行稳定性较好
• 可测量液体、气体、蒸汽等多种介质
• 抗脏污、抗粉尘、抗杂质能力较强

五、适用介质

• 水、热水、油类、各类液体
• 空气、压缩空气、煤气、天然气、烟气等气体
• 饱和蒸汽、过热蒸汽
• 高温高压流体、含少量杂质流体

六、适用场景

• 电厂蒸汽、锅炉主蒸汽 / 给水计量
• 石化高温高压工艺流体
• 市政供热管网、大口径水管道
• 冶金、化工、能源行业大口径 / 高温 / 高压计量
• 工业能源计量、能耗监测系统

七、安装要点

• 可水平、垂直、倾斜安装
• 满足相应直管段要求
• 引压管敷设规范，保证无泄漏、无气泡
• 蒸汽 / 气体介质需配置冷凝罐或隔离罐
• 差压变送器安装位置应便于维护与校准

备注

售后与质保

1. 所有产品提供 2 年质保；
2. 免费提供电话咨询、指导安装调试等服务；
3. 可协商上门指导安装、调试，仅收取合理差旅费用；
4. 量大可以免费上门指导安装、调试。
