差压式孔板流量计安装规范

核心原则：孔板流量计为速度式差压流量计，测量精度完全依赖安装工况、直管段、取压方式、管道配管的标准化，核心要求是保证流体流态稳定、满管流动、无泄漏、取压精准，适用于气体、液体、蒸汽等单相洁净流体，安装偏差会直接导致 ±5% 以上的计量误差。以下按安装前准备、现场安装、取压 / 配管、调试检查四步整理，全流程工业可执行，突出关键要点、避坑细节、行业规范，适配化工、石化、电力、冶金等工业现场。

一、安装前核心准备（基础校验，避免先天误差）

1. 设备与管道校验

• 孔板节流装置（孔板、法兰、取压嘴）需附带计量院标定证书，确认孔径、β 值（β=d/D，孔板孔径 d / 管道内径 D）、取压方式与设计一致，禁止使用无标定的孔板；

• 核对工艺管道实际内径 D，需与孔板标定的管道内径匹配，偏差≤±0.5%，管道内壁需光滑无毛刺、无结垢、无腐蚀，粗糙度符合规范（液体 / 气体≤10μm，蒸汽≤25μm）；

• 确认孔板流向标识（箭头指向流体流动方向），严禁装反，孔板的锐边（节流侧）需正对来流方向，钝边朝下游。

2. 安装环境与配件准备

• 安装位置需选择无振动、无冲击、无温变剧烈的区域，远离泵、阀门、弯头、三通等流态扰动件，若现场有振动，需加装减震支架；

• 准备专用密封垫（耐温 / 耐压匹配工艺工况，如金属缠绕垫、四氟垫），密封垫外径不得超过法兰密封面，内径 **≥孔板孔径 d**，严禁密封垫内伸遮挡流道；

• 配套差压变送器、导压管、阀门（截止阀 / 三阀组）需提前校验，导压管选用不锈钢材质（304/316L），避免腐蚀堵塞。

3. 工况确认

• 确保测量介质为单相流体（无气液混合、无固液混合），若为蒸汽需保证干饱和蒸汽（无冷凝水），若为液体需满管流动（无气穴），若为气体需干燥洁净（无粉尘 / 油水）；

• 安装位置避免选在管道高点（液体易积气）、低点（气体易积液、蒸汽易冷凝），若无法避免，需加装排气 / 排液阀。

二、现场主体安装（直管段 + 管道同轴，*关键环节）

1. 直管段要求（核心中的核心，按 β 值严格执行）

孔板上下游需保证足够的直管段长度，消除流态扰动，直管段内壁需与工艺管道一致，无任何变径、凸起、毛刺，*小直管段长度按 β 值和上游扰动件类型确定，行业通用规范如下（单位：管道内径 D）：


• 下游直管段：所有 β 值下，下游直管段长度≥5D，且下游 5D 内不得安装任何阀门、弯头、变径；

• 若现场空间不足，无法满足直管段要求，需在上游加装整流器（如蜂窝式、管束式整流器），整流器后需保留≥5D 的直管段再安装孔板。

2. 管道同轴与水平 / 垂直安装

• 孔板节流装置与工艺管道严格同轴，法兰密封面平行度偏差≤0.2mm，安装后孔板中心与管道中心重合，无偏心，否则会导致流态偏折，误差剧增；

• 水平安装（*常用，适配所有介质）：

  • 液体：孔板取压嘴朝水平方向（避免管道底部积液 / 杂质进入导压管）；

  • 气体：孔板取压嘴朝水平方向（避免管道顶部积气、底部积液进入导压管）；

  • 蒸汽：孔板取压嘴朝 45° 斜上方（便于冷凝水收集，保证导压管内冷凝水液柱高度一致）；

• 垂直安装（仅适配无杂质的液体 / 气体）：流体自下而上流动（保证满管），取压嘴可朝水平方向，严禁流体自上而下（易产生气穴、不满管）；

• 安装时严禁用手触碰孔板节流锐边，避免划伤，安装完成后需拆除孔板内的保护塞 / 保护膜。

3. 法兰与螺栓安装

• 采用等长螺栓，螺栓均匀上紧，遵循对角上紧原则，避免法兰偏斜导致密封泄漏或孔板偏心；

• 螺栓拧紧力矩按法兰压力等级匹配，严禁过紧导致法兰变形，过松导致介质泄漏。

三、取压方式与导压管配管（取压精准，避免差压传递误差）

1. 常用取压方式（按精度优先级排序）

孔板流量计取压方式需与标定证书一致，工业主流为法兰取压（*常用，易安装）、角接取压（精度高，适配高压 / 高温工况），禁止混用取压方式：

• 法兰取压：取压嘴位于孔板上下游法兰上，距离孔板端面 25.4mm（1 英寸），适配 DN50~DN1000 管道，安装维护方便，工业现场占比 90% 以上；

• 角接取压：取压嘴位于孔板上下游与法兰的夹角处，紧贴孔板端面，精度高于法兰取压，适配高压（PN≥16MPa）、高温（T≥400℃）、小口径（DN≤50）管道；

• 取压嘴孔径：液体 / 气体≥6mm，蒸汽≥8mm，避免孔径过小导致导压管堵塞。

2. 导压管配管规范（差压传递的关键，无积液 / 无积气 / 无泄漏）

• 导压管材质与规格：不锈钢 304/316L，内径≥6mm（常用 φ8×1、φ10×1），长度 **≤15m**（过长会导致差压传递滞后、阻尼过大），若长度超过 15m，需选用毛细管差压变送器；

• 导压管走向与坡度：导压管需连续倾斜，坡度≥1:100（液体朝变送器方向向下，气体 / 蒸汽朝变送器方向向上），便于排气 / 排液，避免管内积气 / 积液；

• 管内介质一致：

  • 蒸汽：上下游导压管需加装冷凝罐（容积≥500mL），冷凝罐与孔板取压嘴同高，保证上下游导压管内冷凝水液柱高度一致，消除冷凝水高度差导致的差压误差；

  • 液体：导压管*高点加装排气阀，及时排出管内积气；

  • 气体：导压管*低点加装排液阀，及时排出管内积液；

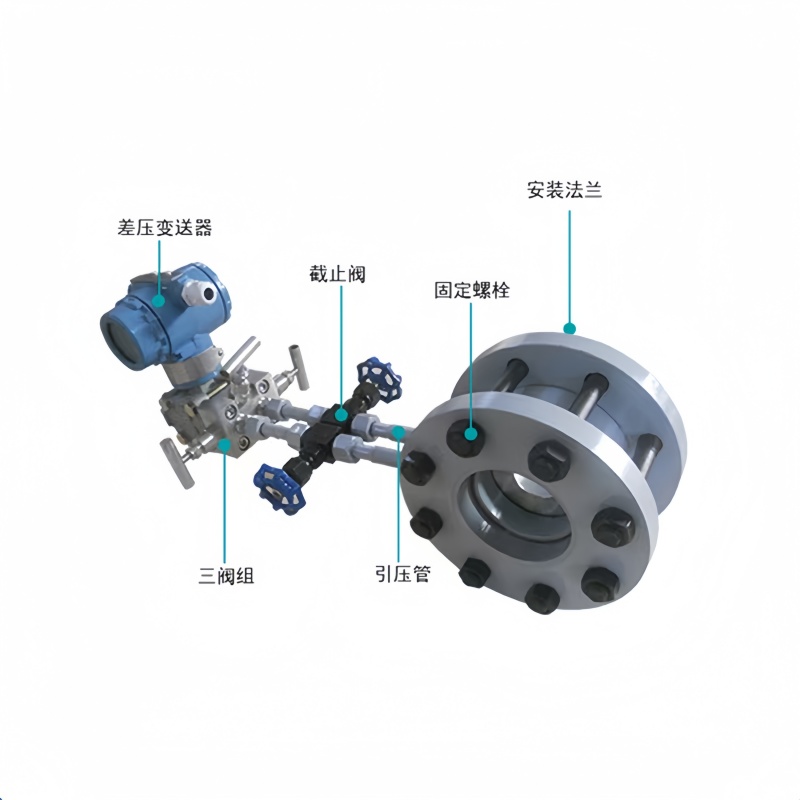

• 阀门配置：孔板取压嘴处加装截止阀，变送器端加装三阀组（正压阀、负压阀、平衡阀），便于变送器校准、维护时切断导压管，避免介质泄漏；

• 无弯曲 / 无堵塞：导压管尽量减少弯头，严禁急弯，转弯半径≥5 倍导压管外径，现场需固定导压管（加装管卡），避免振动导致接头松动泄漏；

• 隔离与伴热：若介质为腐蚀性 / 结晶性 / 高粘度流体，需在导压管内加装隔离液（与介质不互溶、不反应），若介质易冷凝 / 结晶，需对导压管做伴热处理（蒸汽伴热 / 电伴热），伴热温度避免过高导致介质汽化。

3. 差压变送器安装

• 变送器安装位置：液体介质→变送器低于孔板取压嘴（利用液柱自然流动，避免积气）；气体 / 蒸汽介质→变送器高于孔板取压嘴（避免积液 / 冷凝水进入变送器）；若现场位置受限，需加装凝液罐 / 集气罐；

• 变送器与导压管采用活接头连接，便于拆卸校准，接线处做好密封（防水 / 防尘 / 防爆），防爆工况需选用隔爆 / 本安型变送器，并做好接地；

• 变送器量程匹配：按工艺*大差压值选取，正常工作差压落在变送器量程的30%~80%，避免低量程测量误差大。

四、安装后调试与检查（全流程校验，确保计量准确）

1. 密封性检查

• 关闭工艺管道阀门，对孔板节流装置和导压管进行水压 / 气压试压，试压压力为工艺工作压力的 1.5 倍，保压 30min，无泄漏、无压降为合格；

• 打开三阀组平衡阀，关闭正负压阀，检查变送器零点，无漂移为合格，若有漂移，排查导压管是否积气 / 积液、接头是否泄漏。

2. 排气 / 排液 / 灌隔离液

• 液体介质：打开导压管*高点排气阀和变送器排气口，缓慢打开工艺阀门，让介质充满导压管，直至排气口流出无气泡的纯净介质，关闭排气阀；

• 气体介质：打开导压管*低点排液阀，排出管内积液，直至流出纯净气体，关闭排液阀；

• 蒸汽介质：向冷凝罐内注入冷凝水（与工艺冷凝水一致），直至冷凝罐满液，关闭冷凝罐阀门，打开导压管阀门，让蒸汽自然冷凝，待导压管内充满冷凝水后，再连接变送器；

• 腐蚀性介质：按规范向导压管内灌注隔离液，确保隔离液充满导压管，无气泡，隔离液液位保持稳定。

3. 零点校准与流态检查

• 关闭工艺管道阀门，使孔板前后无差压，打开三阀组平衡阀，对变送器进行零点校准，校准后关闭平衡阀，缓慢打开工艺阀门；

• 工艺正常运行后，观察变送器读数是否稳定，若读数波动剧烈，排查：① 直管段不足导致流态扰动；② 管道内有气液混合 / 杂质；③ 导压管积气 / 积液；④ 现场振动过大；

• 核对孔板流向、β 值、取压方式是否与设计一致，严禁出现孔板装反、取压嘴接反（正负压导压管接反会导致变送器显示负数）。

4. 现场标识与防护

• 在孔板节流装置、导压管、变送器处粘贴清晰标识，包括介质名称、流向、量程、标定参数、安装日期；

• 对露天安装的孔板、导压管、变送器加装防雨 / 防晒罩，对高温工况的节流装置加装隔热罩，防止人员烫伤和设备老化；

• 导压管和变送器做好接地处理，接地电阻≤4Ω，避免静电干扰和雷击损坏。

五、工业安装避坑指南（绝对禁止的 8 个错误）

1. 直管段不足：为节省空间随意缩短直管段，是孔板计量误差*大的原因（误差可达 10% 以上），空间不足必须加装整流器；

2. 孔板装反：锐边朝下游，会导致计量误差≥20%，且流态紊乱，变送器读数波动；

3. 密封垫内伸：密封垫内径小于孔板孔径，遮挡流道，导致流态收缩，误差剧增；

4. 孔板偏心 / 法兰偏斜：安装时未保证同轴，流态偏折，误差≥5%；

5. 导压管无坡度 / 坡度不足：管内积气 / 积液，导致差压传递失真，读数漂移；

6. 蒸汽无冷凝罐 / 冷凝水高度不一致：上下游导压管液柱高度差直接计入差压值，导致计量误差；

7. 正负压导压管接反：变送器显示负数，强行调零会导致系统误差；

8. 触碰 / 划伤孔板锐边：节流锐边磨损后，流量系数改变，标定参数失效，计量完全不准。

六、不同介质安装重点差异（精准匹配，避免介质专属误差）
