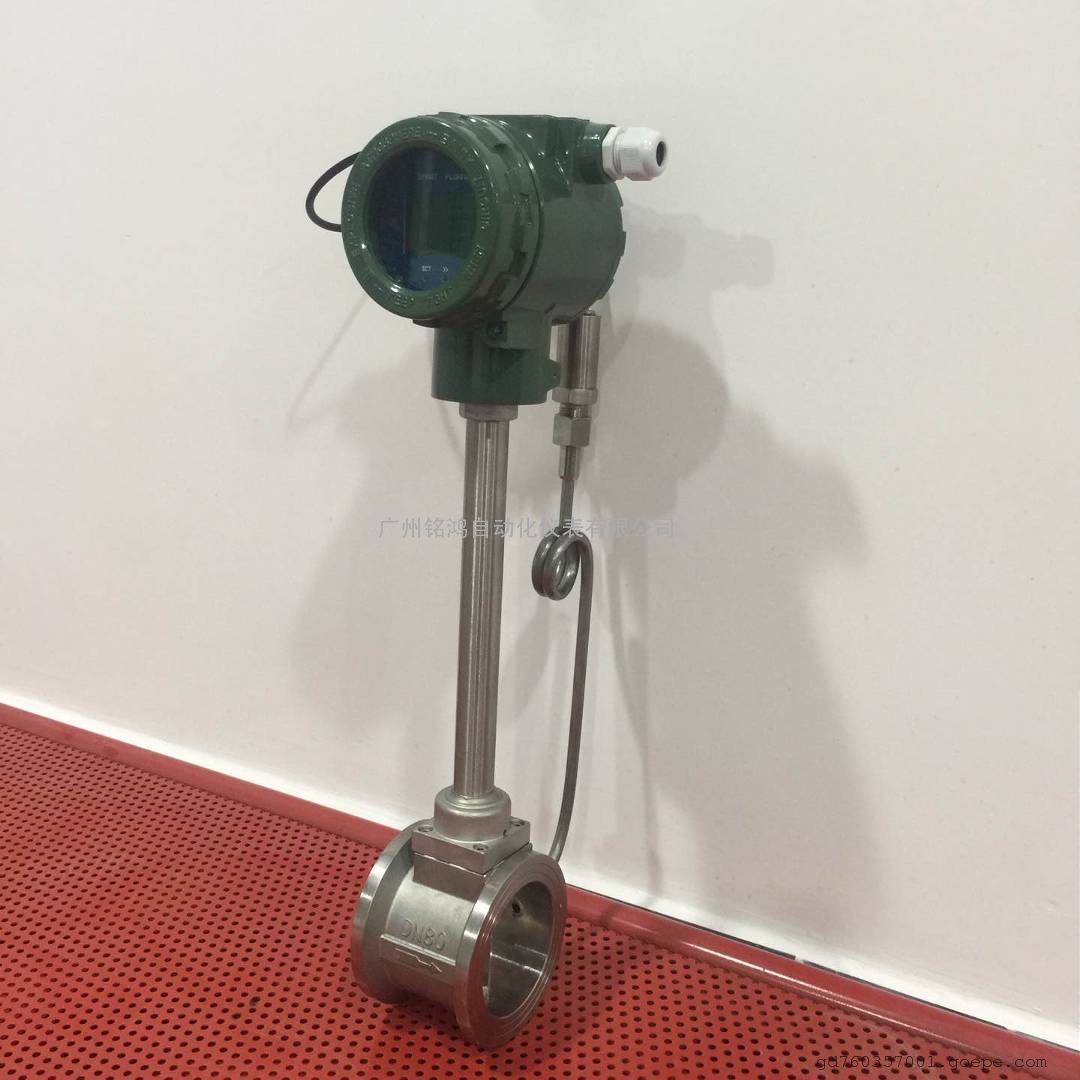

智能蒸汽流量计 蒸气计量表 供热行业涡街流量计
应用
发电及热电联产、供热行业；航空、航天、造船、核能行业；机械、冶金、煤矿及汽车制造行业；石油、化工行业；食品及烟洒制造行业；轻工等。
技术参数
仪表整体结构设计合理，动态测量范围宽，压力损失小；
仪表主体可采用不锈钢材质制造，适用于腐蚀性介质的测量；
仪表无可动部件，安装维护简单；
现场液晶显示，脉冲、4～20mA 输出或485 串行通讯接口，可与工业自动化系统连接；
电气接口：内螺纹 M20×1.5；
防爆等级标志：iaIICT2～T6；
防护等级：IP65；
供电电源：内置电源（3.6V 电池），外供电源12VDC、24VDC；
测量介质*高温度：350℃；
工作环境温度：-30℃～+55℃；（压力补偿时为0℃～+55℃）
工作压力：1.6MPa、2.5MPa、4MPa、6 MPa、10MPa、16MPa、20MPa、25MPa、30MPa、40MPa；
准确度：0.5 级、1.0 级、1.5 级。
公称通径：
卡装式：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300；
插入式：DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000 等；
法兰式：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300。
规格
1、螺纹式、卡装式、法兰式：DN10～DN32。
2、卡装式、法兰式：DN40～DN300。
3、插入式：DN350～DN1000。

蒸汽、气体、液体涡街流量计（插入式）
适用介质：蒸汽、气体、液体
特点
a.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
b.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
c.压力损失小，量程范围宽，范围度达1:25。
d.无可动部件，长期稳定，结构简单便于安装和维护。
e.可测介质温度达+250℃。
技术参数
公称通经（mm）：200 250，300，400，500，600，700，800，900，1000
仪表材质：1Cr18Ni 9Ti
公称压力（Mpa）PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）－40～+250℃
环境条件温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级示值的±2.5%
量程比1:10；1:15
阻力损失系数Cd<2.6
输出信号
传感器：脉冲频率信号0.1 ~ 3000Hz低电平≤1V高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
供电电源
传感器：+12VDC、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线STVPV3×0.3（三线制），2×0.3（二线制）
传输距离≤500m
信号线接口内螺纹M20×1.5
防爆等级ExdIIBT6
防护等级IP65
允许振动加速度1.0g
