一、概述

我们的日常工作中，无论是在测量小流域卡口站水土流失的数据时，都会出现大量的人工工作，给测量造成了许多工作上的不方便，本产品研发成功后，代替了大量的人工工作，经多年实验和使用下来，流量的误差在2‰以内，泥沙含量的误差在3%以内。卡口站水土流失自动监测系统可记录的参数：流速（m/s）、瞬时流量（m/s）、累计水量（m）、在线泥沙（Kg/m）、瞬时泥沙（Kg /s）、总泥沙量（Kg）。系统实现在线实时监测的功能，同时根据用户要求提供远程数据的传输，并直达个人的桌面或手机，软件具有保存、查询、下载、导出等功能。

二、产品组成

序号	名称	技术参数	单位	数量

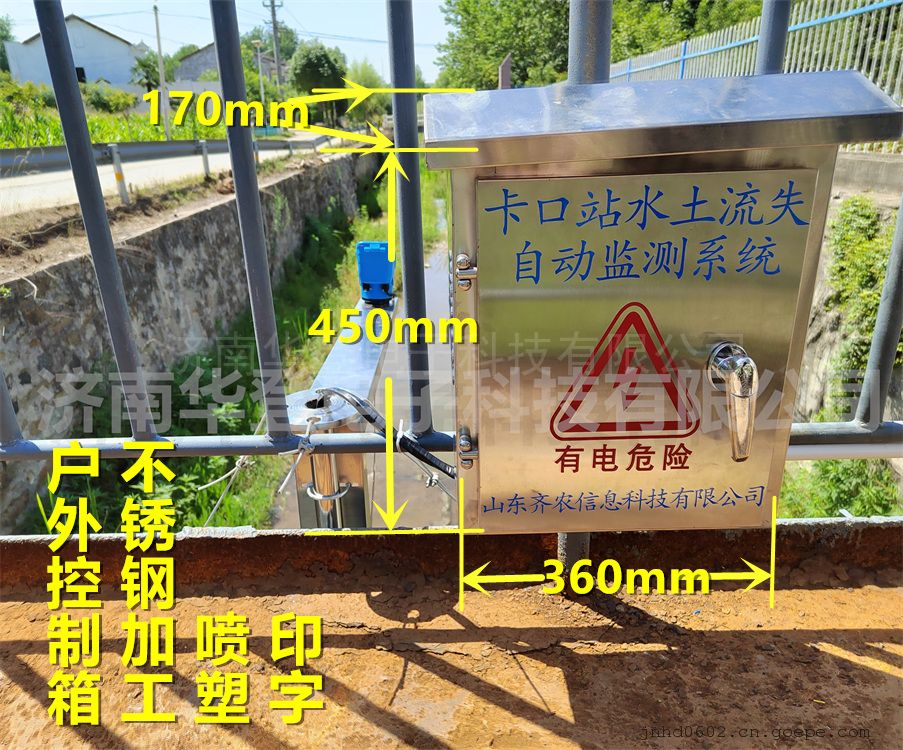

1	户外控制箱	尺寸：360mm450mm170mm，不锈钢加工，喷塑，印字	套	1

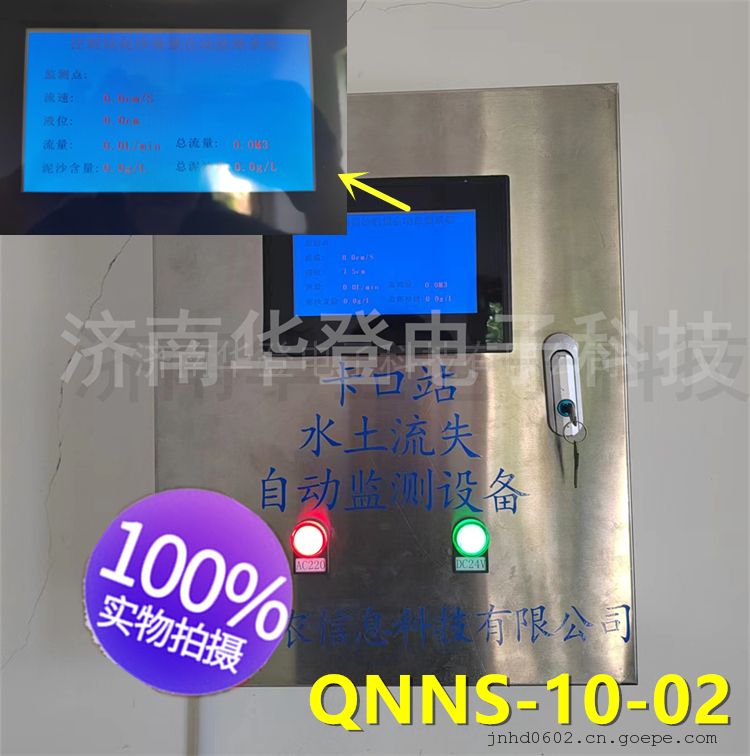

2	人机交互模组	全彩24位7寸人机界面触摸屏，分辨率：1024*600，背光：LED,额定功率＜10W,额定电压DC24V,CPU:600MHz ARMCortex-A8,存储器128MFlash+128M DDR3	套	1
3	主控板	ARM硬件控制模组，Cortex-M3的微处理器,主频72MHZ,主板集成AI,DI,RS485,RS232接口，含工作组成	套	1
4	开关电源	明纬24V，尺寸：1599730mm，直流电压5V,额定功率110W,工作温度-30-70℃，工作湿度20-90%RH，过负载额定输出110%-140%	套	1
5	无线模块	CPU:300MHz ARM9 存储：128MB Flash + 64MB DDR2 ，RTC ：实时时钟内置，额定功率< 5W ，额定电压 DC24V，可工作范围 DC 9V~28V ，工作温度-10~60℃ ，数据监控：300 点	套	1
6	嵌入式系统软件	嵌入式ARM系统软件： 1、采集水土流失泥沙含量，瞬时流量，瞬时流速等实时数据； 2、计算处理采集数据，算法处理，总量计算，数据保存，历史数据记录； 3、数据掉电保存，历史数据表格处理；云平台数据无线传输，通讯数据交互处理。MQTT协议处理。	套	1

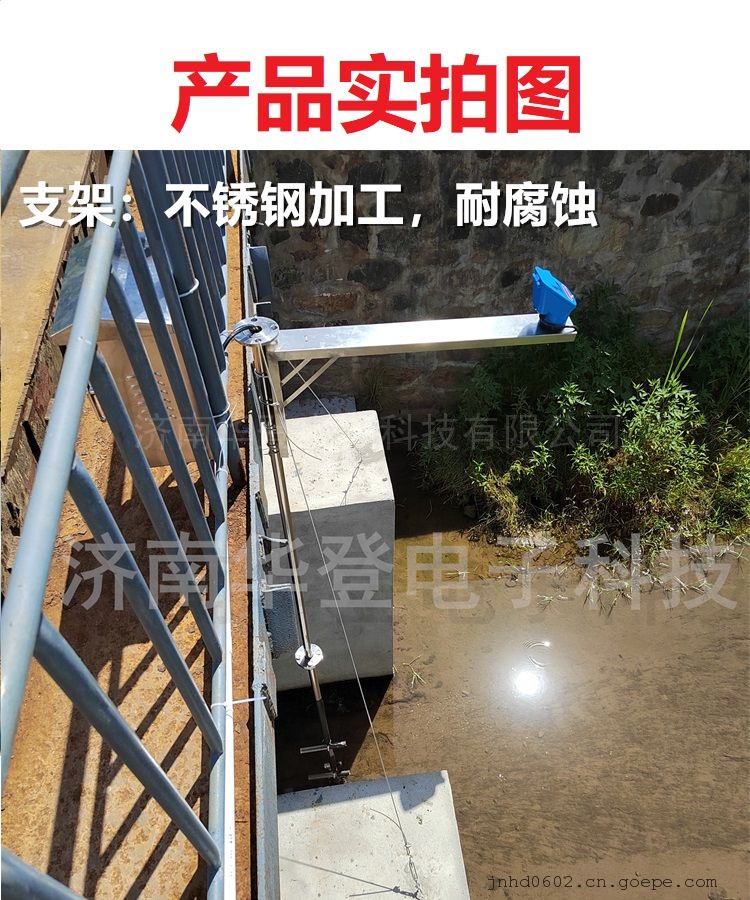

7	支架	不锈钢加工	套	1
8	超声波流量测量综合系统	非接触式，含堰口1米宽	套	1
9	红外泥沙传感器	红外线光头，测量范围：0-100kg/m³；测量误差：测量误差小于3% ;	套	1
10	综合管路布线	工作组成	项	1

三、功能及特点

1、总体说明

流量数据和泥沙数据在线全天候的测量；220V供电；数据采集间隔可设置为：0.5、1、2、3、4、5 分钟；数据的实时采集存贮，或无线传输直达个人桌面或手机。使用RS232 接口连接PC 机，软件及系统同步显示数据，数据并人性化的调节调整，清零及清水，混水的科学率定，达到更为准确。

2、卡口站明渠流量计的说明

2.1、卡口流量计应用：

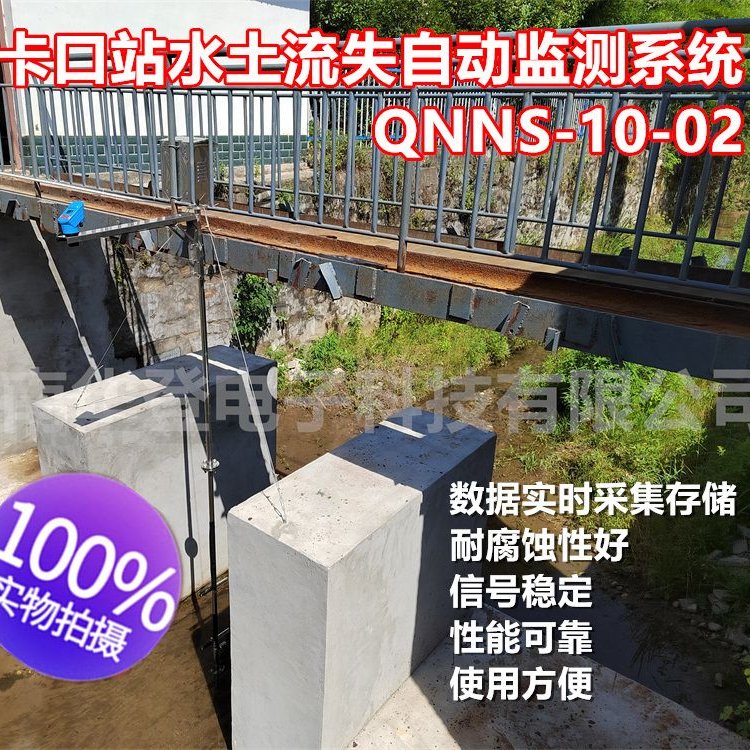

采用超声波以非接触的方式测量明渠堰槽内的水位高度，再由微处理机自动计算出对应的流量值。测流量时，液晶显示瞬时流量及累计流量；测液位时则显示液位及上下线报警指示。

2.2、卡口流量计特点：

1、敞开自流型流量计，易于定时采样和监测
2、采用进口元件装配的传感器，信号稳定
3、用高强度PVC制作的巴歇尔槽，耐腐蚀性好
4、大量泡沫不影响流量计的正常工作
5、无可动部件，性能可靠
6、使用方便，只需接上电源，无需其他操作，即可正常工作

品牌：	华登电子
型号：	QNNS-10-02
加工定制：	否
外形尺寸：	360450170 mm
用途：	水土保持监测设备
生产厂家：	济南华登电子科技有限公司
