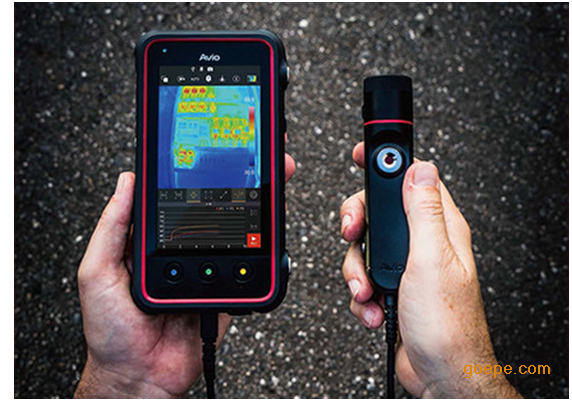

AVIO 新型分体式红外热像仪 F50系列

项目

基本版

标准版

在线版

F50A-BAS

F50B-BAS

F50A-STD

F50B-STD

F50A-ONL

F50B-ONL

基本性能

视场角 *1

35°×35°

70°×70°

35°×35°

70°×70°

35°×35°

70°×70°

空间分辨率

2.8mrad

5.3mrad

2.8mrad

5.3mrad

2.8mrad

5.3mrad

焦距

30cm～∞ *2

10cm～∞*3

30cm～∞ *2

10cm～∞ *3

30cm～∞ *2

10cm～∞ *3

对焦

免对焦

探测器类型

非制冷焦平面阵列（微热量型）

工作波长

8-14um

探测器像素

240×240

帧频

7.5Hz

测温范围

-20-350°C

温度灵敏度

0.05°C@30°C

准确度

±2或±2%

显示

自动功能

自动量程/自动温度点/自动点设置

色板

7种模式(彩虹色，明亮色，铁红色，橄榄色，黑白色等)

色阶

256/128/64/16

可见光像素

CMOS，500万像素

可见光/红外显示

画中画（修剪功能），合成显示（透明度可调，大小&位置可调）

变焦功能

1-4倍连续数字变焦

测试功能

报警功能

显示报警，声音报警，颜色报警，报警记录

温度修正

辐射率修正（全屏，多点），环境/背景修正，辐射率表

点温

5个可移动点，温度搜索：温度点/*小温度点各一个

区域温度显示

/

1个方框内显示，*小和平均温度

线上温度显示

/

提供

温差显示

/

提供

存储与输出

存储设备

Micro-SD卡，兼容SDHC

数据格式

静态图像： JPEG格式，带温度数据（14位）

动态记录

/

7.5Hz，*长记录10s

间隔记录

/

3s-60Min，同步记录可见光图像

温度趋势

/

CSV格式

线上温度

/

CSV格式

声音注释

每张热图像可记录30s

文本注释

每张热图像可记录128个字符，从SD读取注释

文件传输

USB2.0（MTP）

实时传输

/

/

USB2.0，红外&可见光图像实时传输到PC保存，7.5Hz

其他

显示屏

4.8寸高清触摸屏(720×1280像素)

辅助设备

LED照明

操作温度

镜头：-20-70°C，90%RH（无凝露）；主机：-20-50°C，90%RH（无凝露）

存储温度

镜头：-40-60°C，90%RH（无凝露）；主机：-40-60°C，90%RH（无凝露）

抗震/冲击/跌落

 29.4m/s2 (3G)，294m/s2 (30G)，1m跌落

防护等级

IP64

EMC

符合CE标准（Class A）

电池

锂电池（内置），可工作4小时（典型应用，省电模式下）

AC电源

100V-240VAC，50/60Hz

尺寸

镜头：约 30mm×40mm×130mm；主机：约 169mm (H) x 92mm (W) × 24.5mm (D)

重量

镜头：约100g；主机：约400g

标准配置

便携箱，mico SD卡，USB AC适配器，USB线缆，操作说明书，NS9500LT离线分析软件
