用途、工作原理与主要性能特点：

1、用途

转鼓式细格栅清污机集清污、输送压榨于一体，主要用于阻截水中悬浮物和杂物。

2、工作原理

该设备是倾斜35°安装在水渠中。污水从筛筐前端流入，经筛网过滤，污水中的悬浮物被截留并覆盖在筛网上，覆盖在筛网上和滤渣可对污水中细小的固体进一步过滤。由于筛网表面的滤渣越积越厚，滤速减慢，筛筐前的水位升高。当筛筐前后水位差达到设定值时，减速机带动筛筐旋转，滤渣随着筛筐的转动被扔入筛筐中间的接料斗内。在筛筐旋转的同时，安装在筛筐外部的毛刷和喷头对筛筐进行自动清洗。接料斗中的滤渣被螺杆输送、压榨，经压缩后送入垃圾箱内。

3、 主要性能特点

（1）实现设备运行全过程自动化。

（2）全不锈钢制造，结构紧凑。

（3）完整结构，安装方便。

（4）运行可靠、清污干净、噪声低。

（5）全封闭运行，无臭味无泄漏。

（6）维修率低，运行效率高，运行成本低，投资回收快。

主要结构及说明：

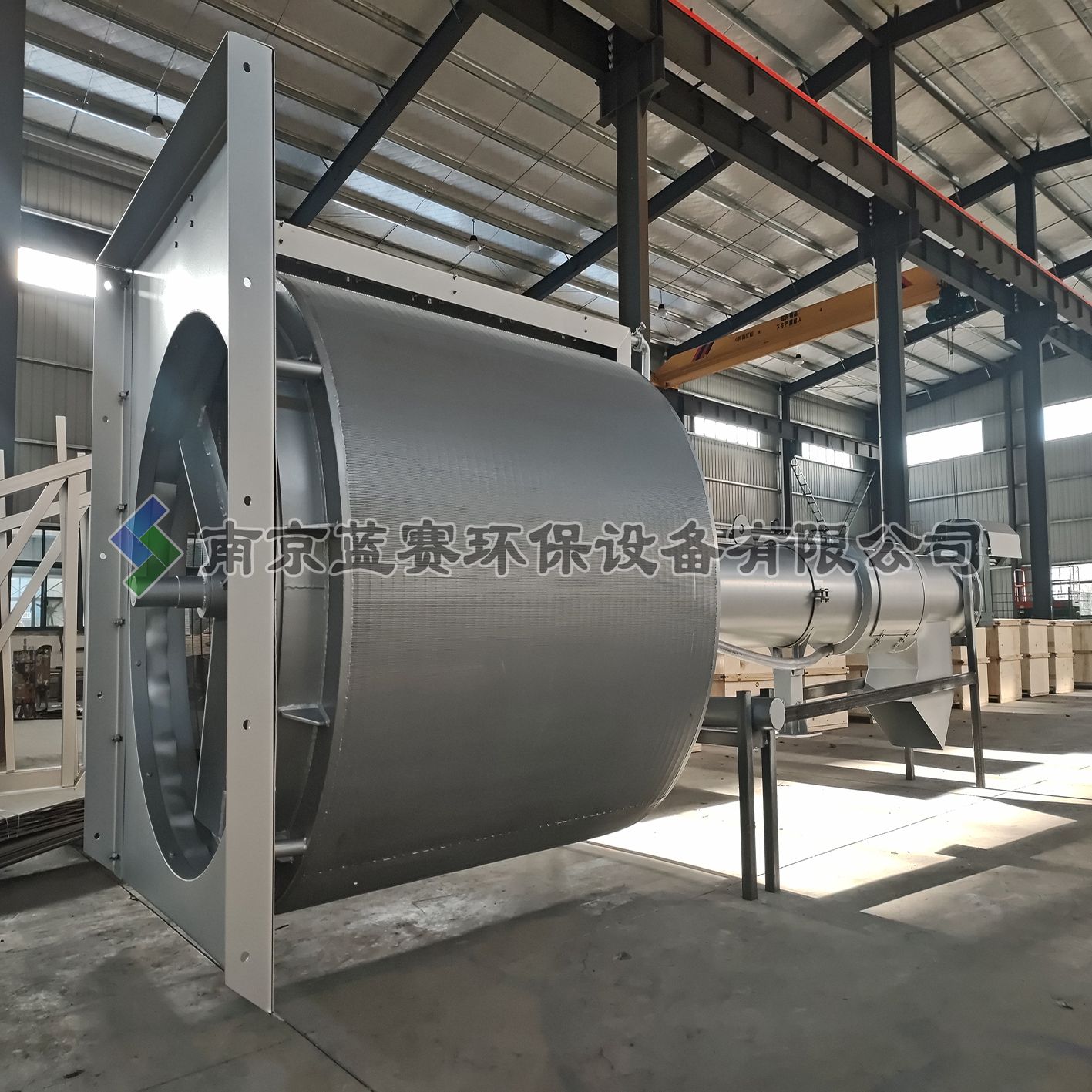

该设备主要有驱动装置、压榨筒、传输压榨螺杆、中心料斗、转鼓、冲洗系统、电控装置等组成。

（1）驱动装置：驱动装置设置在该设备的顶部，由电机及减速机传动机构驱动刮渣耙和螺旋传输器平稳地定速旋转。减速机设有过力矩保护机构，齿轮设计应按ISO、DIN标准，服务系数≥1.6，齿轮材料采用合金钢，渗碳、磨齿处理，齿面硬度HRC58～62，电机为F级绝缘，防护等级IP65。

（3）压榨筒采用不锈钢制造，壁厚不小于4mm。

（4）传输压榨螺杆、中心料斗都是采用不锈钢制造，制作时用专用的装夹具一次焊接完成，用于收集、输送及压榨悬浮物。

（5）转鼓是由高强度的不锈钢扁钢绕制成，过水速度快，截渣效果好。

（6）冲洗系统由电磁阀、水管、喷嘴组成，自动工作。

（7）该设备上部（地面以上部分）设有外形美观的钢结构护罩，材质为不锈钢，护罩板厚度2mm，护罩应与格栅井平台连接和固定，接合处合适的密封。

（8）铭牌：每台设备都备有一块金属铭牌，其上标明设备名称、型号规格、技术参数、出厂日期、出厂编号、制造厂名称等。

  （9）过载保护

电气保护：

在电气设计中设有热过载保护，保证设备出现故障后能有效地保护电机不被烧坏。

 （10）电气控制

①电气控制柜为户外型，防护等级IP55，绝缘等级F，每只户外型控制柜都有两扇门，外层为可视玻璃门并有密封垫，内层门上显示各种控制功能的指示灯、开关等。

②电气控制柜具有手动、自动、手动自动切换、急停、切断、报警等功能。还具有短路保护、热过载保护、缺相保护、过电流保护、紧急停车保护及接地保护等一些措施。手动：通过电箱上操作按钮现场控制。自动：通过调节时间来自动控制清污机的工作周期。远控：通过PLC接口由中控室自动控制。

③设备主电路采用低压小分断断路器+接触器+热继电器的工作方式以达到对设备电动机的安全保护。

④控制柜还具有提供向集中控制室输送设备工作运行状态信号、就地远方转换开关位置信号、故障报警状态信号，并预留该设备独立的自动控制接口，可接受远程控制信号，实现远程控制，传出信号为无源接点，传入信号为无源接头，当格栅发生故障时，能向控制中心发出报警信号并自动停机。

安装与检验

1)参考标准

GB50334－2002  城市污水处理厂工程质量验收规范

GB50231-98  机械设备安装工程施工及验收通用规范

制造厂商    转鼓式细格栅清污机安装维修手册

2)现场条件

a. 该设备分别安装在细格栅渠，承包商按标书图纸及对应土建工程的预留槽进行安装。

b.承包商在安装前，对构筑物的相关尺寸进行校核，并提出详细记录。

3)结构要素

a. 该设备在现场整机安装

b.安装前，制造厂商为防止部件损坏而包装的防护粘贴，不得提前撕离，安装程序应按制造厂安装手册为准。

4)与土建工程分界面

a. 该设备在土建构筑物上的预留槽、预埋件均属土建工程。

b.设备固定用的基础螺栓均为供货商的随机附件。

c.二次灌浆属本设备安装工程的范围。

5)现场检验和调试

a.承包商提供驱动装置的工厂测试证明。

b.空载运行2小时，以证明其操作的稳定性。

c.在该设备验证测试阶段，承包商负责进行负载试验，测定其运行速度、功率、清污效果。

d.检查和加注润滑油脂。

e.在无水条件下，空载运行2小时，应传动平稳，耙齿与栅条正确啮合，无卡位、突跳现象，过载装置动作灵敏可靠。
