市政污水厂专用污泥浓缩机特点、构造及工作过程

1、特点

   1）可配套新型的传动装置，装置中的关键部件—减速器采用摆线针轮或蜗轮蜗杆传动，安装对中方便、结构紧凑、效率高、重量轻。

   2）根据特定的要求配备过扭保护机构，当扭矩达到设定值时自动停机，安全可靠。

2、构造及工作过程

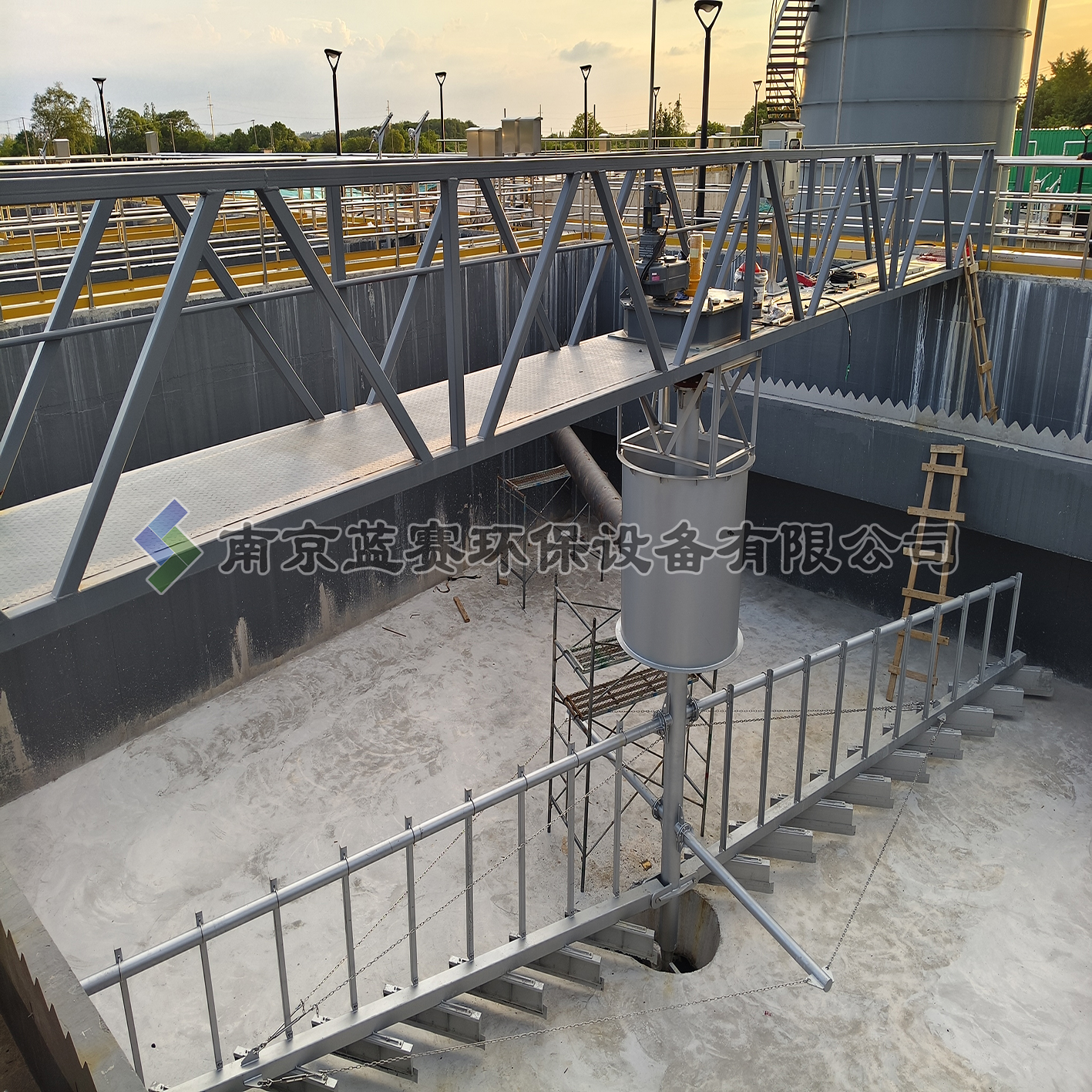

   刮泥机由主梁、驱动装置、刮泥板、主轴、控制柜等组成。

   在驱动装置的推动下，刮泥板绕池主轴旋转，刮泥板在随旋转的过程中，逐渐将沉降在池底上的污泥刮向池中集泥坑。

市政污水厂专用污泥浓缩机电控箱操作程序

1、检查：

送电前检测控制柜绝缘电阻、接地保护和各电气接点是否可靠，送电后检查三相电压是否正常。

2、操作程序：

接通电源：合上电源开关，电源指示灯亮。

1）手动方式：将选择开关置于“手动"（左旋45°）挡。

² 开机：按起动按钮，刮泥机运行指示绿灯亮。

² 停机：根据工艺要求按停止按钮，运行指示绿灯灭。

2）自动方式：将选择开关置于“自动"（右旋45°）挡。

根据工艺要求，由PLC工作站发送指令来控制刮泥机的起停。

3、事故报警：

   当电源缺相、短路、刮泥机任一设备过载等事故发生时刮泥机停机并有灯光显示。

说明:

1. 采用PLC控制方式需在订货时明确提出，否则不予配备，只按常规控制提供。

2. 根据用户提出的要求确定控制方式，预留有关控制接口电路。

3. 各种设备控制方式详见随机技术资料。

安装调试

1、主轴与池壁内圆的不同心度偏差不大于50mm；

2、池顶环形滚道内外圆半径允差±50mm；

3、池周边滚道面不平度在每米长度范围内不大于±3mm，全长范围内不大于30mm；

4、池底面二次混凝土应在刮泥机试转后施工，为保证刮泥效果，池底二次混凝土顶面应在刮泥机转动（人力）时以木刮板找正；

5、刮泥机旋转时，应灵活、均匀、平稳，传动系统无冲击和振动；不允许与池侧、底面擦碰；

6、减速机按说明书的要求注油；

维护

1、按减速机产品说明书进行日常维护和定期更换润滑油；

2、所有轴承应定期（一二年）清洗并更换润滑脂；

3、每周巡视刮泥机驱动装置的运行情况，如出现异常，应立即停止运行，查明原因，修复后方可再次运行；

4、污染情况定期检测防腐油漆层的状态，必要时重新油漆。
