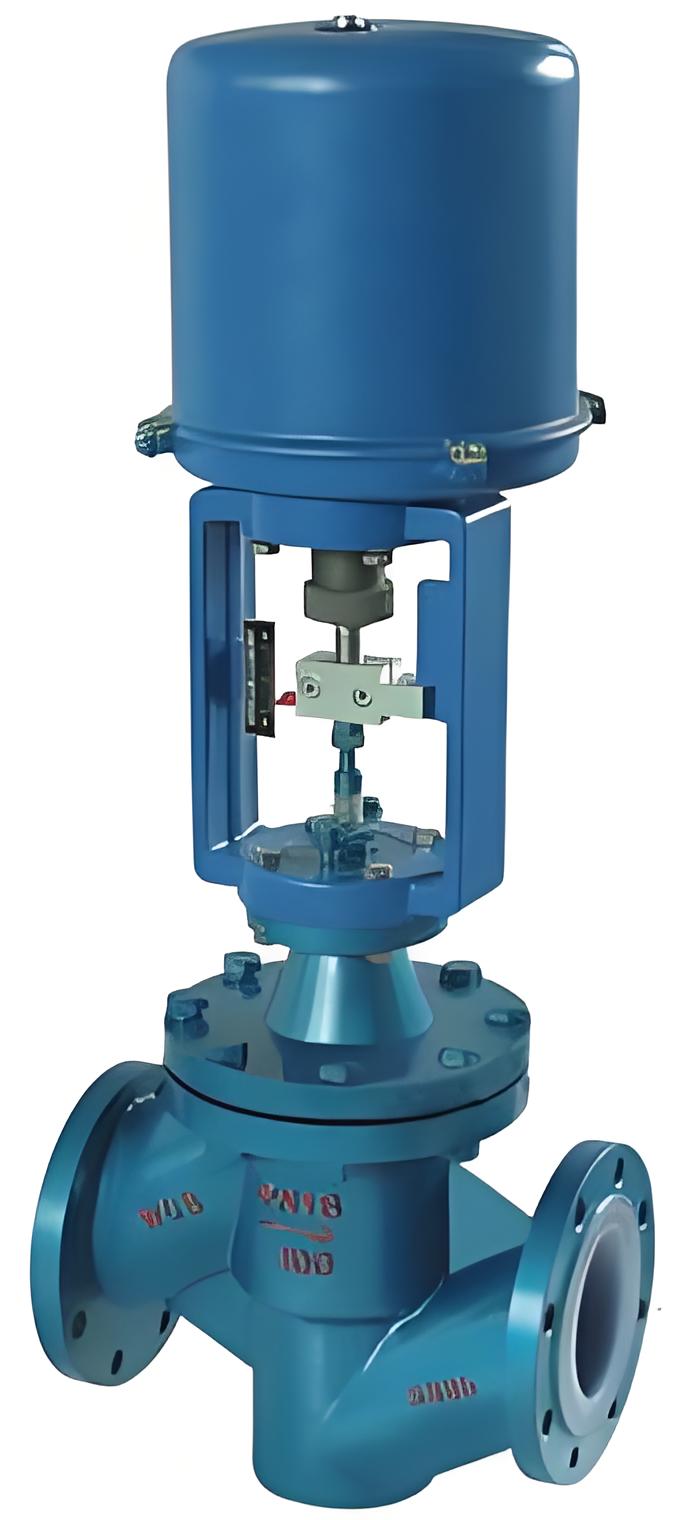

ZRHF46电动衬氟调节阀

ZDHPF46衬四氟电动调节阀

一、电动衬氟调节阀产品概述

本公司的精小型电动衬氟调节阀，由低流阻直通单座阀，或与低流阻套筒阀配用德国PSL系列和日本工装3610系列直行程电动执行机构组成。电动衬氟调节阀配用的电动执行机构内有伺服放大器，不用另配用伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源便可控制运转，实现对压力、流量、温度、液位等参数的调节。精小型电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点，精小型电动衬氟调节阀主要应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。


ZRHPF46电动衬氟调节阀	ZDHPF4衬四氟电动调节阀

二、电动衬氟调节阀主要技术参数

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公称压力(MPa)	1.6、2.5、4.0、6.4
额定行程(mm)	16			25		40			60
阀芯形式	单座柱塞式衬氟阀芯
流量特性	快开特性
配置执行器类别	3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

三、电动衬氟调节阀主要零件材料

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	304衬F46
阀杆	304衬F46
导向套	304衬F46
波纹管	不锈钢+F46

四、电动衬氟调节阀主要性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

六、电动衬氟调节阀外形图


电动衬氟调节阀(配381L执行器)	电动衬氟调节阀(配PSL执行器)

七、电动衬氟调节阀安装连接尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		132	132	158	170	179	214	221	234	270	294
H2	3810L	373	373	495	495	495	700	700	700	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560
D	3810L	225	225	225	225	225	257	257	257	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182

品牌：	渠工
型号：	ZDHPF46、ZRHF46
加工定制：	是
材质：	不锈钢
连接形式：	法兰
适用介质：	水;油品
