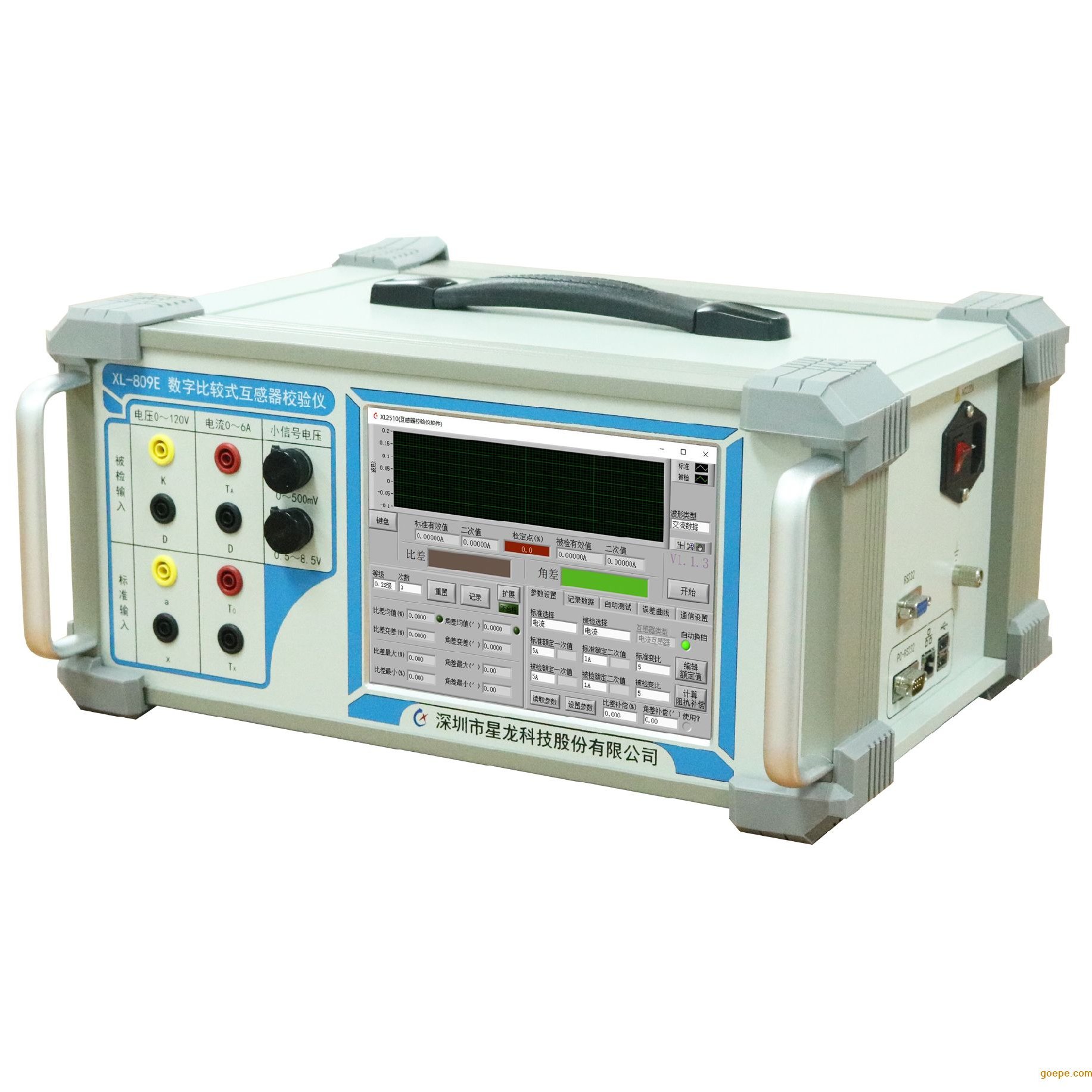

XL-809E数字比较式互感器校验仪星龙科技

价格电议,您可以向供应商询价得到该产品价格

广东深圳

深圳市星龙科技股份有限公司

免费会员

|

已传执照

相似推荐

图文详情
产品参数

XL-809E数字比较式互感器校验仪针对配网一二次融合互感器校验领域研发的互感器校验仪，标准和被检均具备多种输入信号类型，不限于校验二次小信号互感器，也能够校验传统电磁式互感器，校验项目包括：比值差、相位差、延时、极性等。

主要功能

校验小信号输出的电子式互感器，例如分压式电压互感器和低功率线圈电流互感器。
校验传统电磁式互感器。

主要特点

使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递；
采用24Bit AD芯片和512倍过采样，大大的扩展带宽和提高精度；
采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比；
具备自动吸附记录功能，并能够自定义测试方案，可实现半自动测试：当升压/升流时到达方案中有定义的点，会自动记录数据并判断是否合格。
实时显示波形、频率、幅度、相位等数据便于综合分析互感器性能；
带有工控机，800*600触摸屏，方便操作；
配有功能强大，操作简便的操作软件，可运行于工控机或笔记本电脑；
可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对互感器的稳定性及线性进行全面检定；
可进行多次谐波分析及对互感器的各次谐波精度进行校验；
可对测试过程全程录制及回放。

技术指标

输入范围

电压量程	100V/√3V、100V（*大测量120V AC）
电流量程	0.2A、1A、5A、10A（*大测量12A AC）
小信号500mV量程	*大测量500mV AC
小信号8.5V量程	*大测量8.5V AC

准确度

准确度等级	0.05级(比差< 0.05%，角差< 2')
测量准确度（有效值）	电压（V）：0.05%RD 电流（A）：0.05%RD 8.5V量程：0.05%RD 500mV量程：0.05%RD
准确测量范围	电压(V)：10%-120%Un (Un =100/√3V、100V) 电流(A)：1%-120%In (In=5A、10A) 电流(A)：20%-120%In (In=0.2A、1A) 小信号500mV：5%-100%Un (Un =500mV) 小信号8.5V：1%-100%Un (Un=8.5V)
谐波校验准确度	比差：0.1%Uh或0.1%Ih（Uh为基波有效值）角差：10′(2-21次)

其他

显示	TFT液晶分辨率800*600
操作	触控操作同时支持USB鼠标、键盘操作
尺寸	410mm×196mm×333mm（长×高×宽）
整机重量	8.4kg
供电电压	AC 220V±10%，50Hz
外部空气温度	-10℃～55℃
*大相对湿度	< 85%

品牌：	星龙科技
型号：	XL-809E
加工定制：	否
外形尺寸：	410mm×196mm×333mm（长×高×� mm
重量：	8.4 kg
电源电压：	100V/√3V、100V v
测量范围：	0.2A、1A、5A、10A（*大测量12A
用途：	用于互感器校验
