一、核心定义

高压采样(高采)

1. 控制器从高压侧(如10kV或6kV)采集电网的电压、电流信号，计算系统整体无功需求；

2. 这种方式能避免低压侧负载分布不均导致的测量误差， 准确反映电网实际状态。

低压补偿(低补)

1. 根据高压侧采样数据，控制器在低压侧(如0.4kV)投切并联电容器组进行补偿;

2. 低压补偿设备成本低、安装维护便捷，适合动态调整



二、工作流程

1. 采样计算:实时监测高压侧参数，分析无功功率及功率因数;

2. 决策控制:判断补偿需求后，通过低压侧电容器组投切实现 调节；

3. 动态优化:避免过补偿或欠补偿，维持电网稳定运行。



三、技术优势

1. 准确性:高压采样确保数据全面性，提升补偿精度；

2. 经济性:低压侧设备成本低，适合大规模应用;

3. 灵活性:可适配变压器空载、轻载等复杂工况。

高采低补变压器空载无功补偿光伏四象限无功补偿控制器，能很好地改善由于非线性、不对称及冲击性负载的大量存在而造成对电力配电网电能质量恶化的严重影响；专为光伏电站设计，实现四象限无功功率 补偿，以通过对无功功率的自动补偿而达到使控制区域内的配电功率因数符合 的目的，避免力调电费罚款。可监测电网谐波，确保补偿策略有效，避免投切震荡，保障电能质量，并为电力用户降低和消除无功损耗而大大降低用电成本。

□功能特性

支持光伏并网， 并网点在后端用户侧，如上图所示。

具有电压电流接线相位自动判断调整功能，安装、调试简单方便。

在调整控制器设置参数和测试继电器动作情况时，可以无电流信号。

能动态显示配电系统实时功率因数，电网的过补偿和欠补偿均能自动监测、处理。

有过电压监测、显示、保护功能，在过电压保护时能快速切除补偿电容，以保护电容器组的使用安全。过电压保护设定值可自行选择调整。

电容器投切时间用户可以自行设置。

有欠流监测、显示、锁定功能，以防止电容器投切振荡。

独立输出单元1～12路可选，互不影响；输出电路采用先接通的先分断，先分断的先接通的循环工作方式。

可直接观测电压、电流谐波值，对谐波有抗干扰能力，在有谐波的环境下能正常补偿无功功率。

可以支持变压器空载补偿（高采低补）。

□使用条件:

海拔高度不超过2500米。

环境温度-5℃～+40℃；相对湿度 ≤90%。

周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质。

安装处无剧烈振动。

□技术参数：

基本参数

◇额定工作电压Ue：50HZ，AC380V、220V、110V可选

◇输入电流Ie:≦5A

◇输出继电器容量：AC380V，5A

◇熔断器熔断电流：5A

◇功率因数测量精度：1.5级

◇工作制：长期工作制

◇外壳防护等级：IP40

整定值及可调范围

显示方式：三位LED数码管显示

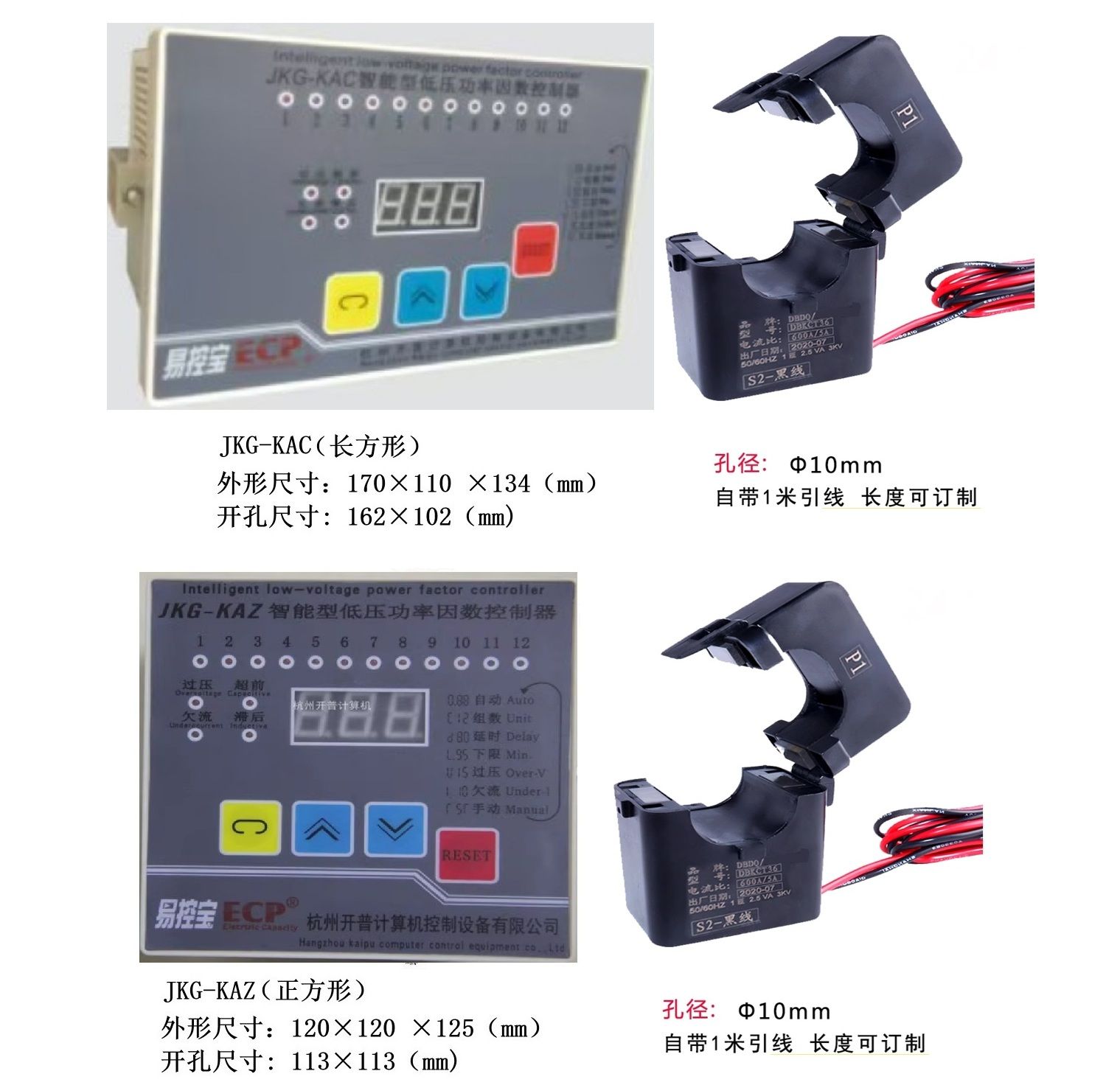

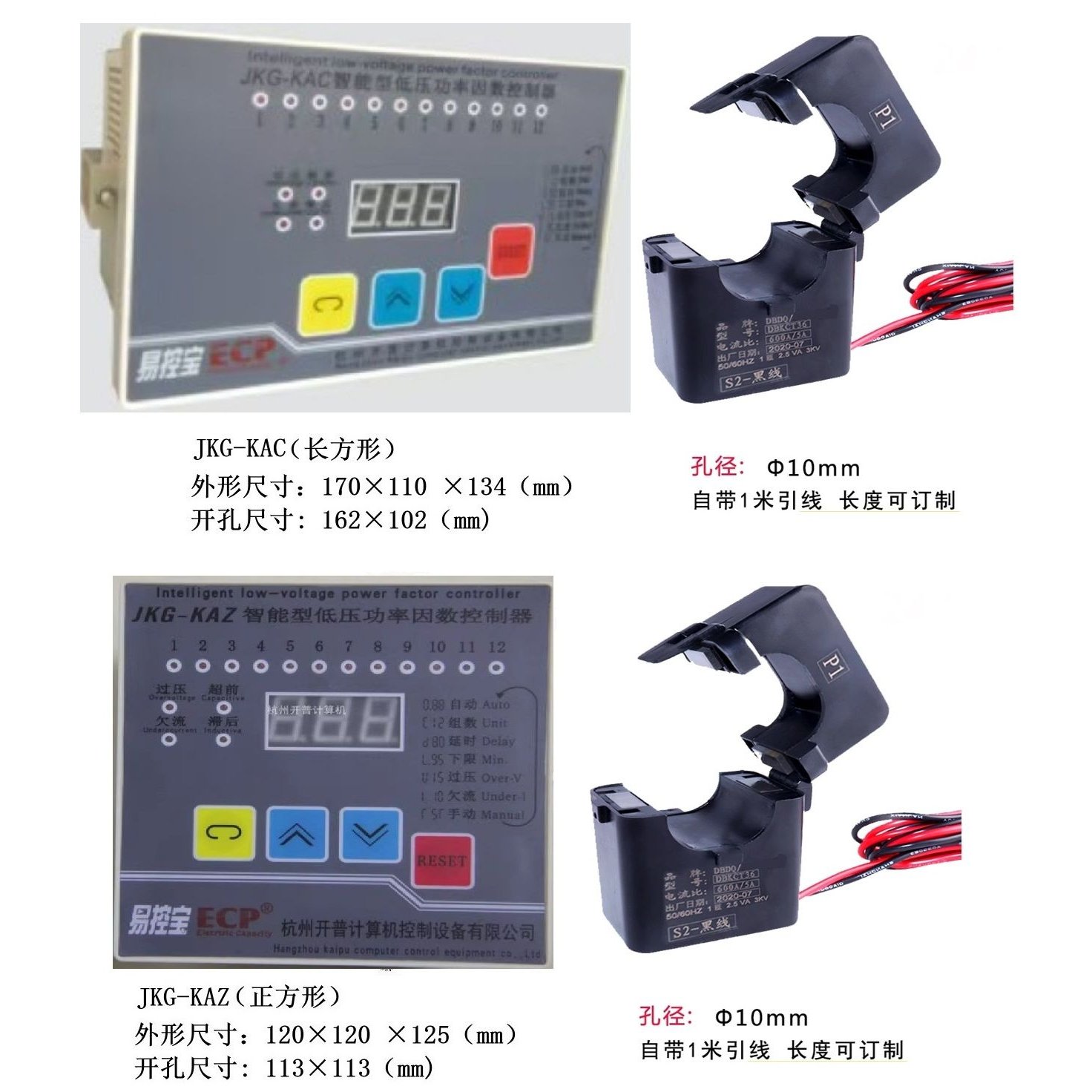

外形尺寸和开孔尺寸：
