一、概 述

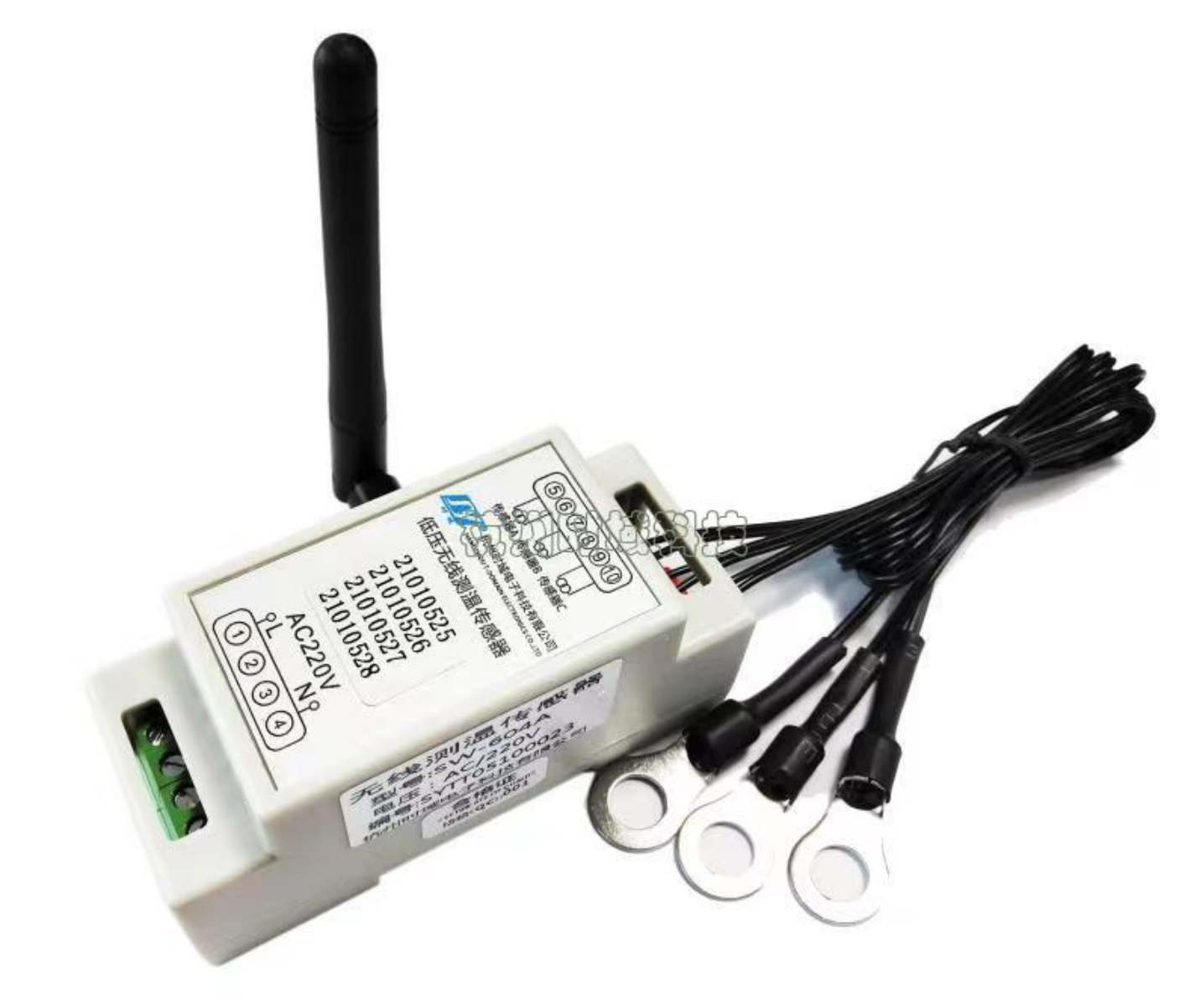

SW-604A低压无线测温模块适用连接点、接触点的温度测量，采用接触式测量方式，被测温度点直接与测温传感器连接，*大支持3个测温点，确保快速、准确的测量被测点温度，并通过无线数据传输方式发送到接收主控装置，解决安装在高电位端的温度传感器信号向低电位端仪表的隔离传输。该装置另配有环境空气温度传感器，可以显示发热点的相对温升。本装置的应用为解决《国家电网公司十八项电网重大事故措施》中的第11.7项“预防开关设备载流回路过热”提供了一个有效的监测手段。


二、产品主要特性性：


1. 测温范围：-30~125℃（本体工作环境温度：-30~95℃）


精度: ±1.0℃(-10~50℃); ±2.0℃(-20~85℃); ±3.5℃(-30~120℃)


2. 3路外接温度传感器测温及一路内置环境测温(3路外接传感器线长可定制)


3. 4个独立ID号对应4路测温数据无线传输，ID号连续，依次作为A相/B相/C相/环境温度数据包标识


4. 防雷等级：等级4 差模2kv 共模4kv（IEC61000-4-5、 GB/T 17626.5-2008 ）


5. 无线通信频率：2.4GHZ 发射功率： <10mW


6. 温度传感器模块的供电方式：AC220V


7. 数据发送间隔<3秒钟


8. 安装方式: 导轨式安装


9. 接线方式：

10. 外形尺寸: 88*45*36mm（不含天线）

三、引用标准
GB/T 6113-2008 《无线电干扰和抗干扰度测量设备规范》


GB/T 17626.5-2008 《电磁兼容试验和测量技术静电放电抗扰度试验》(idt IEC61000-4-2:2008)


GB/T 17626.11-2008 《电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验》(idt IEC61000-4-3:2008)


GB/T 17626.4-20088 《电磁兼容试验和测量技术 电快速瞬变脉冲群振荡波抗扰度试验》(idt IEC61000-4-4:1995)


GB/T 17626.8-2008 《电磁兼容试验和测量技术 工频磁场抗扰度试验》(idt IEC61000-4-8:2008)


GB/T 17626.11-2006 《电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验》(idt IEC61000-4-11:1994)


绝缘强度 : IEC 60255-5 2KVrms-1min
