GALLTEC-MELA湿度通道计，风道湿度控制HG80

￥10800.00

天津

天津瑞思拜科技有限公司

2年

指数：75

工商已认证

店铺推荐

图文详情
产品参数

产品信息

湿度控制器说明

Galltec 生产的名为 Polyga® 的湿度测量元件由多组合成纤维带构成，每组纤维带包含 90 根直径为 3 微米的独立纤维。特殊工艺赋予纤维吸湿性，测量元件可吸收和释放水分。其膨胀效应（主要沿长度方向）通过适配的杠杆系统传递至开关行程极小的微动开关。该测量元件对空气湿度变化反应迅速且精准。通过调节设定值控制旋钮可联动杠杆系统，当达到设定空气湿度时，微动开关即被触发。
对于 HG80-2 型湿度控制器，第二个微动开关与一个微动开关平行设置。取下外壳盖后，可使用螺丝刀在微动开关杠杆处精细调节第二设定值。第二个微动开关的开关点与一个微动开关的开关点相关联，开关距离（中性区）可在 0% 相对湿度至 + 15% 相对湿度范围内设定。

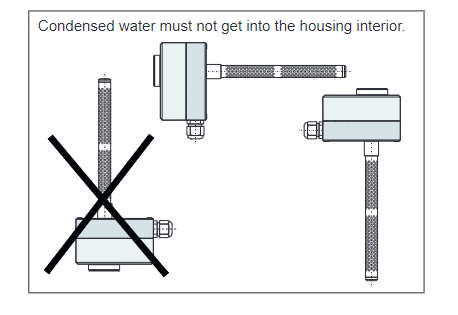

扇形测量元件由带孔传感器管保护并暴露于外壳中。该湿度控制器设计用于无压系统，安装位置应避免冷凝水进入外壳内部，推荐安装方式为 “传感器垂直向下” 或 “传感器水平”（见背面示意图）。在上述安装位置，传感器管中直径 0.8 毫米的空白板可防止进水。

适用指令 / 标准

低电压指令 2014/35/EU
EMC 指令 2014/30/EU
DIN EN 60730-1
DIN EN 60730-2-13
DIN EN 45545-2（HL3）：若安装于铁路车辆内部，需符合 EN 45545-2 4.2.h. 要求的技术柜

电压注意事项

湿度控制器的测量位置应选择为设备表面或内部无冷凝水积聚处。若微动开关或连接端子上出现冷凝水，可能存在电弧放电风险并损坏控制器。尤其当工作电压超过 48V 时可能危及人身安全。湿度控制器的*高使用湿度为 95% 相对湿度。

产品信息表

应用领域

HG80 型湿度控制器可用作开关控制器，用于控制空调机组风道和气候箱内的相对空气湿度，以及控制空气加湿和除湿。其他应用领域包括食品和高档食品存储、果蔬冷藏室、园艺温室、纺织工业、造纸和印刷工业、电影行业以及医院。

技术参数

微动开关（银触点）
- *大分断能力（交流）：
  - 阻性负载：15A 250V AC；2A 250V AC
  - 感性负载（功率因数 > 0.8）：2A 250V AC
- *小开关电流：0.5A 125V DC；100mA¹（¹ 高阻负载（>10kΩ）切换时不适用，如逻辑电平）
微动开关（金触点）
- *大分断能力：1A 125V AC
- *小开关电流：- mA¹（¹ 高阻负载切换时不适用）

其他参数

允许储存温度	-30…+60°C
允许工作温度	0…60°C
允许风速	8m/s（带纱布保护罩（订货号 20.014）时 15m/s；带 PTFE 过滤器（订货号 23.063）时 15m/s）
外壳	防护类型（外置旋钮）：浅灰色 ABS；墙装控制台（订货号 20.009）
安装位置	传感器垂直向下或水平
连接端子	适用于 1.5mm² 导线截面积
电缆连接	通过 M20x1.5 螺纹接头
重量	HG80 约 360g；HG80-2 约 390g

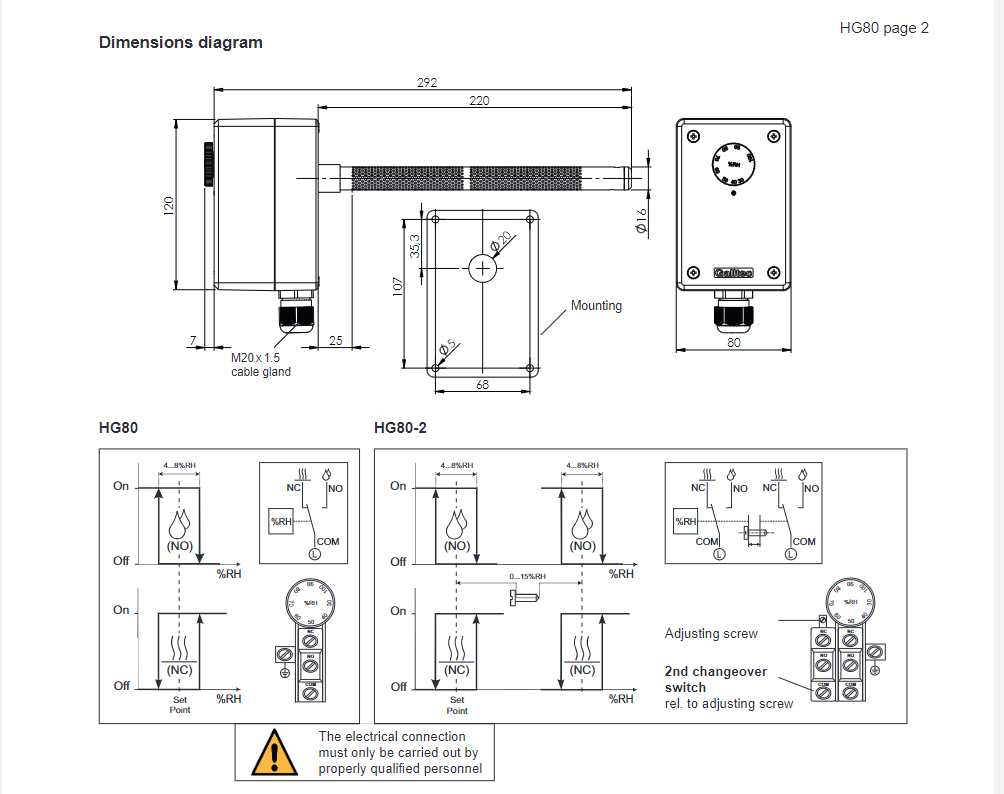

尺寸图（略）

安装

湿度控制器不得直接接触水（如清洁气候箱时的溅水等）。
安装位置应确保能可靠测量空气湿度，即安装位置的湿度读数应尽可能与室内一致。
湿度控制器应暴露于气流中。

操作说明

请注意，在工作范围上限存在限制时，调节开关点时应注意可能的公差（测量精度、开关差和温度系数）。

首选安装位置

配备 Galltec 湿度控制器的设备在出厂时已在室温 23°C、相对湿度 50%、平均气压 430m NN 条件下正确设置。如需后续调整，需遵循以下步骤：

确保环境湿度和温度恒定。
尽可能使用湿度计检查（禁止使用带电容传感器的检查设备）。
将待检查设备在恒定检查环境中放置至少 1 小时。
调节螺钉位于传感器末端，用螺丝固定胶固定。去除胶后可移动调节螺钉，右旋使测量值降低，左旋使测量值升高。校准后应重新固定调节螺钉。

重要提示

空气的吸水能力受温度等因素影响（可从 Mollier 焓湿图中看出）。温度越高，空气达到饱和点（100% 相对湿度）前可吸收的水蒸气量越大。若在波动的空气温度下校准湿度控制器，会导致测量介质不均匀，自动产生校准误差。下表显示空气温度对空气湿度的影响：

	10°C±1K	20°C±1K	30°C±1K	50°C±1K
10%RH	±0.7%RH	±0.6%RH	±0.6%RH	±0.5%RH
50%RH	±3.5%RH	±3.2%RH	±3.0%RH	±2.6%RH
90%RH	±6.3%RH	±5.7%RH	±5.4%RH	±4.6%RH

注意

接触湿度控制器内部将导致保修失效。

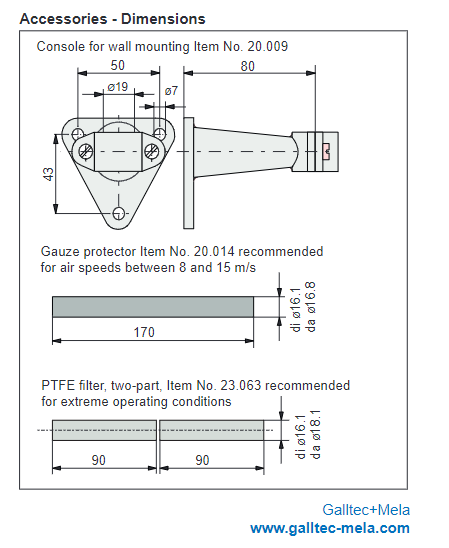

配件

订货号	描述
20.009	塑料墙装控制台，用于安装 ø20mm 传感器（带安装套筒 00.502），也适用于 ø15mm 传感器管
20.008	HG80 和 FG80 的管道安装固定法兰（可选附件，便于快速拆卸传感器）
23.063	两件式 PTFE 过滤器，推荐用于极端工况
20.014	纱布保护管，推荐用于风速 8-15m/s 的场景

维护说明

污染影响

在纯净环境空气中，测量元件无需维护。含溶剂的腐蚀性介质（类型和浓度不同）可能导致读数错误或控制器故障。沉积在测量元件上的物质（如树脂气溶胶、油漆气溶胶、烟雾沉积物等）有害，*终会形成疏水膜。Galltec 测量元件的防水特性允许用水清洗，禁止使用溶剂，建议使用轻度洗涤剂，但必须彻底冲洗残留。

清洁说明

断开设备电源！
将传感器管浸入盛有清水（20°C）的容器中，轻轻旋转以分散污垢。若污垢含油脂，建议在水中加入 mild 洗涤剂。禁止使用刷子或其他清洁工具，仅传感器管可浸入水中，外壳不得浸水（传感器管与外壳内部通过 0.8mm 孔连通）。
由于 mild 洗涤剂含化学物质，清洁后需仔细冲洗，残留会影响测量结果。
若测量元件被水浸湿，设备会显示 100% RH。必要时可在传感器末端的调节轴处进行灵敏重新校准（仅在偏差较大时操作）。湿元件调节轴的轻微移动会导致干燥区域测量值严重偏差，线性化效应（系数 6）会加剧此问题。湿元件显示 98…100% RH 即视为正常。干燥区域的精度需在正常气候条件下测定。
测量元件禁止用暖空气或热空气（吹风机）干燥，清洁时间不得超过数秒。

关于我们

天津瑞思拜科技有限公司（Tianjin Risby Technology Co.,Ltd）是一家从事工业设备、自动化产品，仪器仪表等进口工业品服务商，提供过程控制技术咨询，工业自动化集成设计与改造，成套设备与技术引进等工业技术应用及产品供应服务。产品广泛应用于能源化工、汽车制造、冶金、石油、航空航天、电力、电子、食品饮料、制药、注塑、橡胶、医疗等行业。瑞思拜与欧美众多厂家达成战略合作，为中国制造业赋能，提供一个以工业品为依托，集售前选型，产品销售，技术服务，安装调试，售后服务于一体的平台。
我们是德国 RVT SYSTEME搅拌器、德国 DOSTMANN 温湿度测量仪、英国 LEO BODNAR 视频信号测试仪、英国 LEVEL DEVELOPMENTS 倾角仪、德国 NEDO 激光测量仪、比利时 AGFA等多家产品的合作代理商。
欢迎致电，期待与您的合作！

品牌：	GALLTEC-MELA
型号：	HG80
材质：	合成织物
测量范围：	/
测量精度：	/
外形尺寸：	/ mm
