IHI Connectors 连接器（B1/0-PCB、B2A-PCB）

一、品牌概述

IHI Connectors 是智能能源与可再生能源领域的端子供应商，专注高可靠性电气连接器的研发与制造，产品可适配铜、铝材质的绞合 / 实心导线，覆盖低压高功率多场景应用。核心优势在于定制化能力与材料工艺，为客户提供兼具性价比与耐用性的连接解决方案。

1. 核心业务与产品定位

• 产品类型：涵盖三类核心连接器 —— 线对线连接器（熔接器、异径管）、线对总线连接器（接线片、领子）、线到印刷电路板（PCB）连接器（可焊接接线片），线径适配范围 14 AWG~800 kcmil/MCM（对应截面积约 2.08~506.7 mm²）；
• 材料工艺：采用铝合金、铜合金、不锈钢等高品质材料，部分产品为高强度镀锡铝材质，具备双额定值、可重复使用特性，机械连接（螺丝型）与拼接稳定性优异；
• 应用领域：EV 充电器、逆变器备用电池、服务器场电源、太阳能系统、工业炉、运动控制伺服电源等，核心服务智能能源与可再生能源行业；
• 供应模式：支持灵活采购，可提供每周、每月或每季度的一揽子订单与长期供应合同。

二、核心连接器型号详解

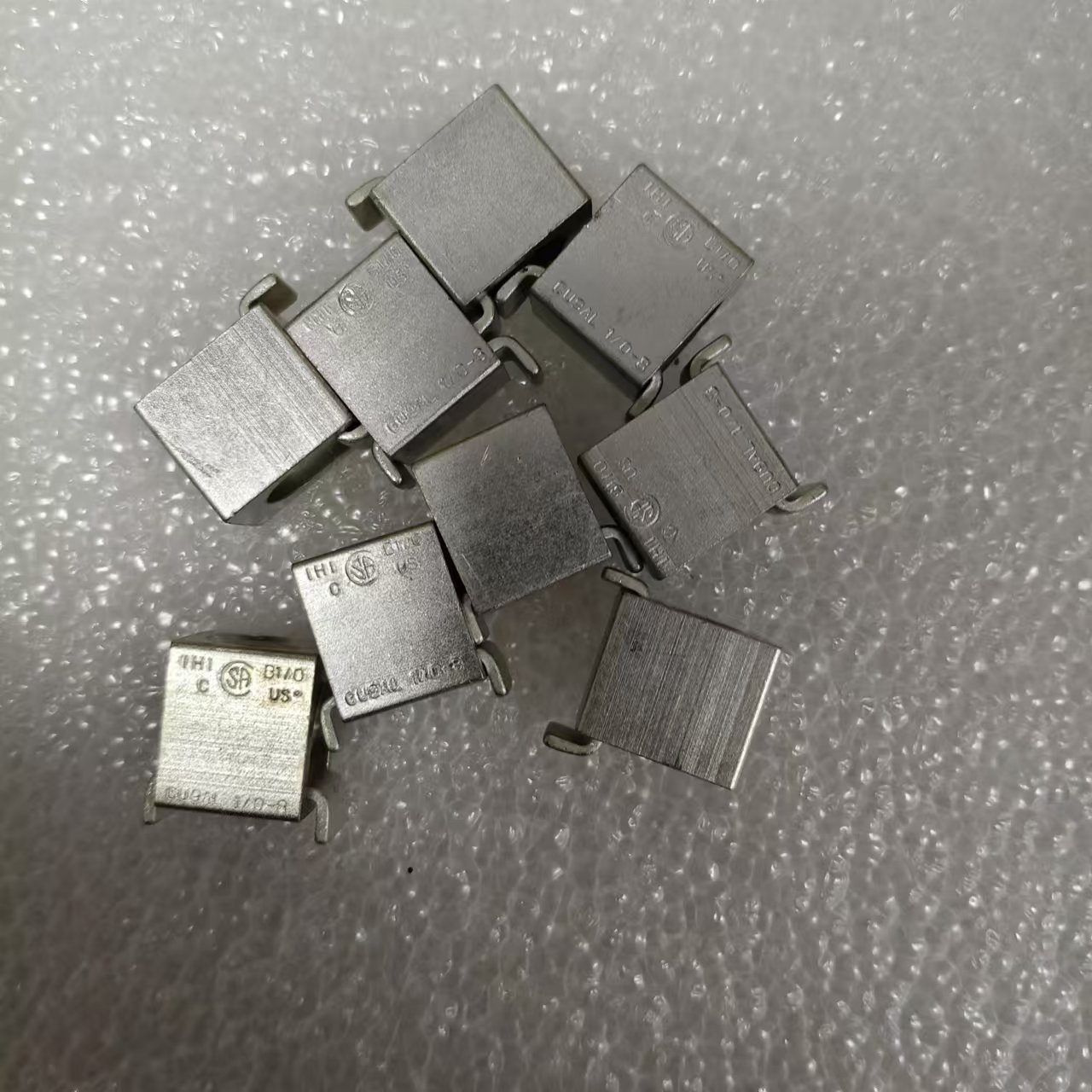

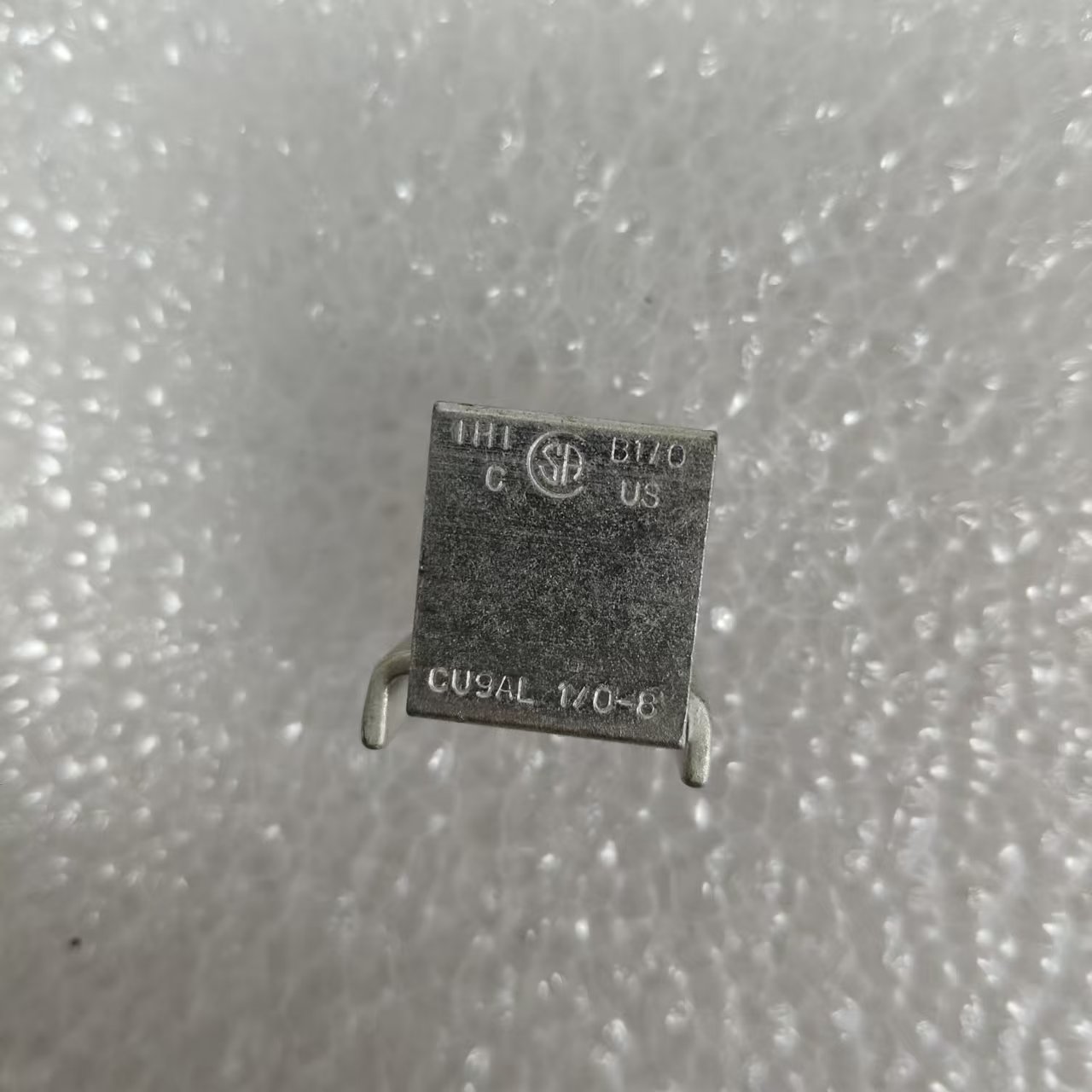

1. 型号 B1/0-PCB（1/0 AWG 接线片）

B1/0-PCB 是 IHI 专为高功率大电流场景设计的 PCB 端子，主打低电阻、高适配性，适配铜 / 铝导线，符合 UL486 规范。

（1）基础参数

参数类别	具体规格
零件编号	B1/0-PCB（别名：1/0 AWG 接线片）
线规适配范围	1/0~8 AWG（对应截面积：53.49~8.367 mm²）
电流（铜线）	150A
适用导线类型	铜 / 铝线（绞合线、实心线均可）
核心材料	实心铜件（低电阻，达微欧级别）
性能认证	通过 IEC 电压降测试，适配不同厚度 PCB（含多层板）；本身无 UL 认证，组装后可通过温升、拔线测试按 UL486 标准获批准

（2）结构与安装

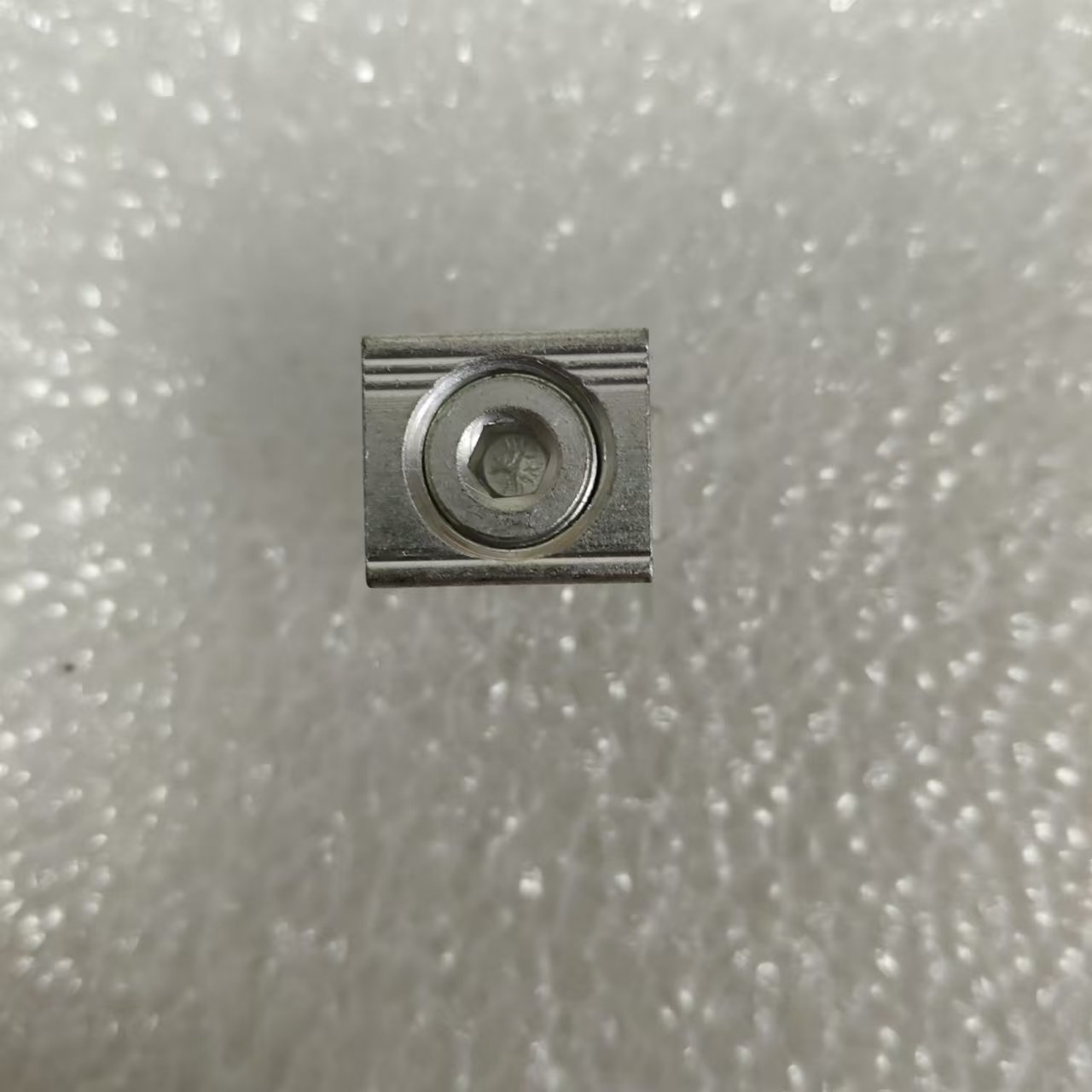

• 接线与固定：侧面进线设计，顶部采用内六角螺丝紧固，接线稳定性强；
• PCB 安装：配备 2 个引脚（尺寸：9.5mm×1.6mm），PCB 板穿透深度 2.54mm，适配标准 PCB 通孔安装；
• 尺寸规格（单位：英寸 / 毫米）：

尺寸标识	英寸（in）	毫米（mm）
A	0.62	15.7
B	0.72	18.3
C	0.56	14.2

2. 型号 B2A-PCB（多版本 PCB 端子）

B2A-PCB 是 IHI 针对 PCB 连接场景推出的多功能端子系列，提供丰富衍生版本以适配不同安装环境与性能需求，核心定位与 B1/0-PCB 一致（高功率 PCB 连接），但安装方式与材质选项更灵活。

（1）核心特性

• 适配场景：同 B1/0-PCB，适用于高功率 PCB 线路连接，支持铜 / 铝绞合 / 实心导线，符合 UL486 规范；
• 结构共性：以机械螺丝固定为核心，具备低接触电阻特性，适配多层 PCB 板，通过 IEC 相关性能测试；
• 版本多样性（按后缀区分）：

版本后缀	核心差异
B2A-PCB-SMT	表面贴装（SMT）设计，适配表面贴装型 PCB，无需通孔
B2A-PCB-HEX	配备内六角螺丝（HEX），提升紧固扭矩与防松性能
B2A-PCB-SS	采用不锈钢（SS）材质，增强耐腐蚀性，适配潮湿、多粉尘等恶劣环境
B2A-PCB-45	45° 角度进线 / 安装设计，适配空间受限的 PCB 布局
B2A-PCB-45-150	45° 角度版本，额定电流 150A，线规适配与 B1/0-PCB 相近
B2A-2PCB	双 PCB 引脚设计，支持同时连接两块 PCB 板，提升连接效率

（2）未明确参数说明

因文档未提供 B2A-PCB 的详细线规、电流、尺寸等参数，推测其核心规格（如线规范围、电流）与 B1/0-PCB 相近，具体需以实际选型手册为准；核心优势在于 “多版本适配”，可根据安装方式（通孔 / SMT）、环境耐腐蚀性（普通 / 不锈钢）、空间布局（直插 / 45°）灵活选择。

三、IHI Connectors 主要产品类别

除核心 PCB 端子外，品牌产品线覆盖全场景电气连接需求，具体分类如下：

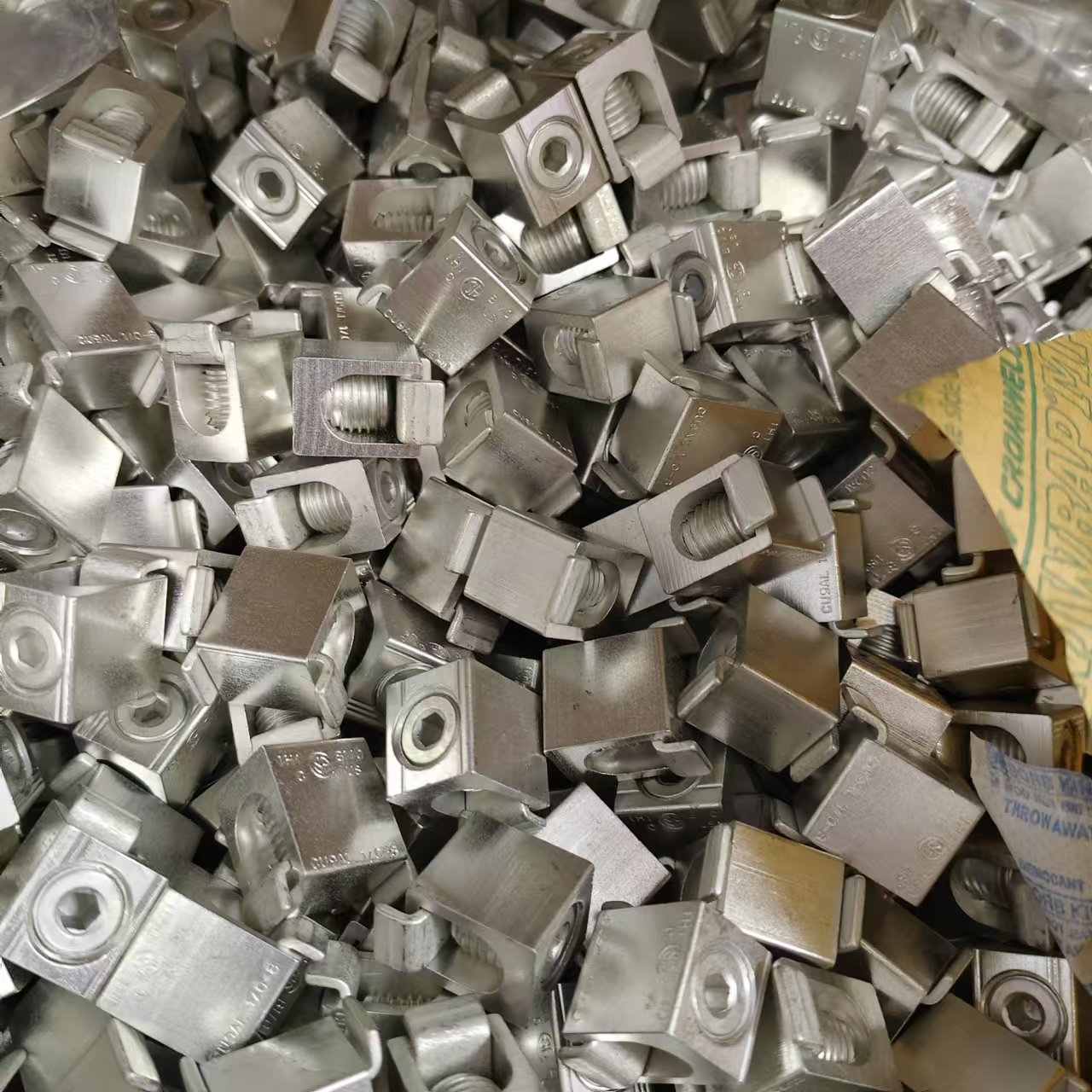

• 接线片系列（按导线数量区分）：单线接线片、双线接线片、三线接线片、多线接线片；典型型号：S6、S4、S2、S1/0、S2/0、S250、S300、S350、S500 等（带 HEX、TP、NM 等后缀区分螺丝类型与安装特性）。
• PCB 端子系列：通孔 PCB 接线片（如 B1/0-PCB、B2A-PCB、B6A-PCB、B4A-PCB）、表面贴装 PCB 接线片（如 B2A-PCB-SMT、P4-SMT）；衍生功能：带角度（45°）、不锈钢材质、双 PCB 连接（如 B2A-2PCB）等。
• 其他连接器：线对线连接器：熔接器、异径管；线对总线连接器：接线领子；专用端子：如 B 系列（B12、B6B、B4B）、P 系列（P4、P2、P250）、多线集成端子（2S 系列、3S 系列、4S 系列）。

四、IHI Connectors 主要型号列表

1. PCB 端子系列（含 B1/0-PCB、B2A-PCB 相关）

B1/0-PCB、B1/0-PCB-L、B2A-PCB（全版本）、B2A9-PCB（含 45°、HEX、150/175 电流版本）、B12-PCB、B10-PCB、B6A-PCB、B4A-PCB、B4B-PCB-B、B2C-PCB、B2/0-PCB、B300-PCB、S250-PCB、S300-PCB、S350-PCB。

2. 接线片系列（非 PCB 类）

S6、S6-203、S6W、S4、S2、S2-HEX、S2-171、S1/0、S1/0-HEX、S2/0、S2/0-HEX、S250、S300、S350、S500、S600、S750、2S2、2S1/0、2S2/0、2S250、2S350、2S500、2S600、3S250、3S350、4S2、4S350、6S2。

3. 专用型号与配件

14307-S、14307-40、15812、15810、14257（含 SMT 版本）、14259-L、PT2567、7006、24S4-3、36S4-3、B2A-NM-PCB-BUSMOUNT-HEX-KIT、B10-PCB-RLM KIT。
