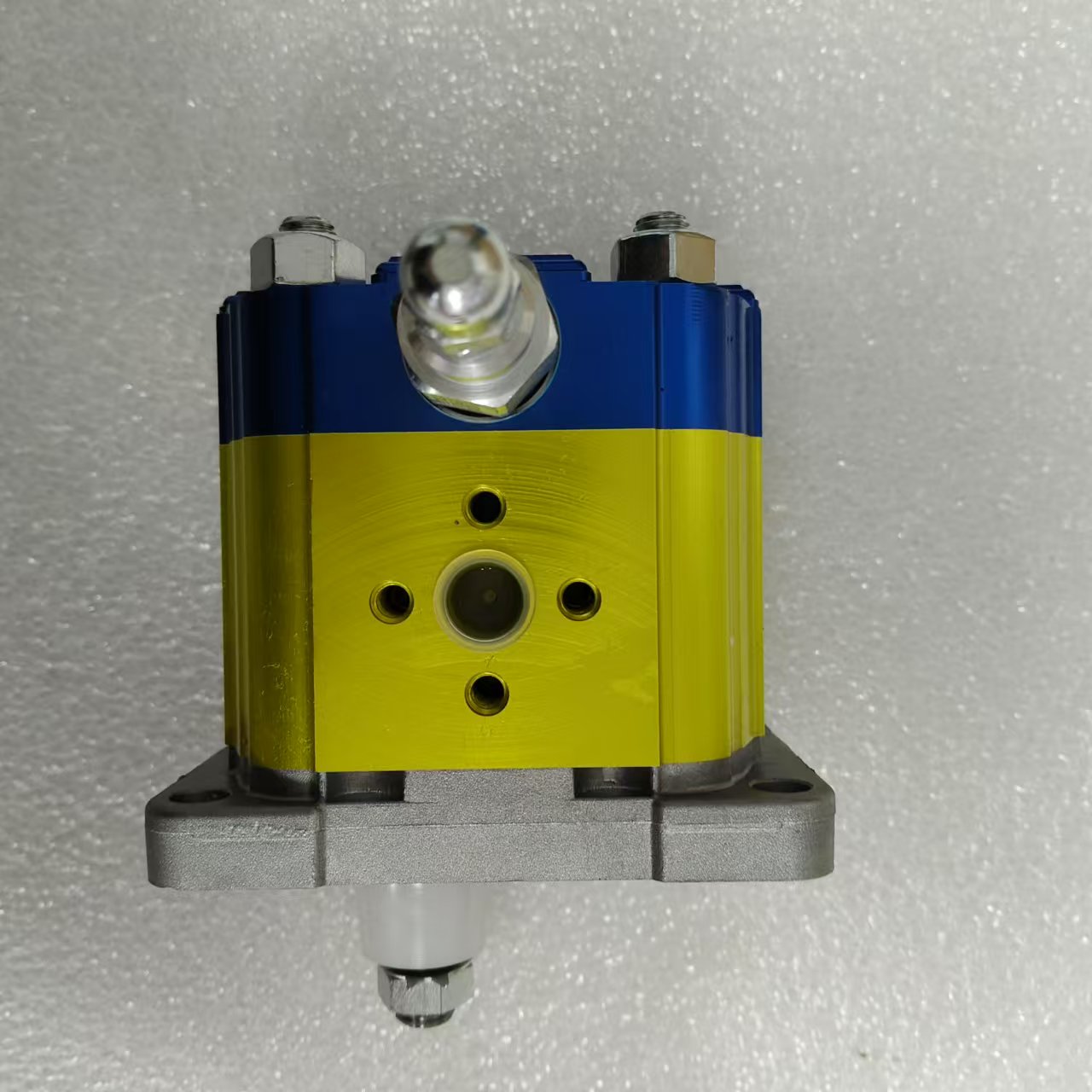

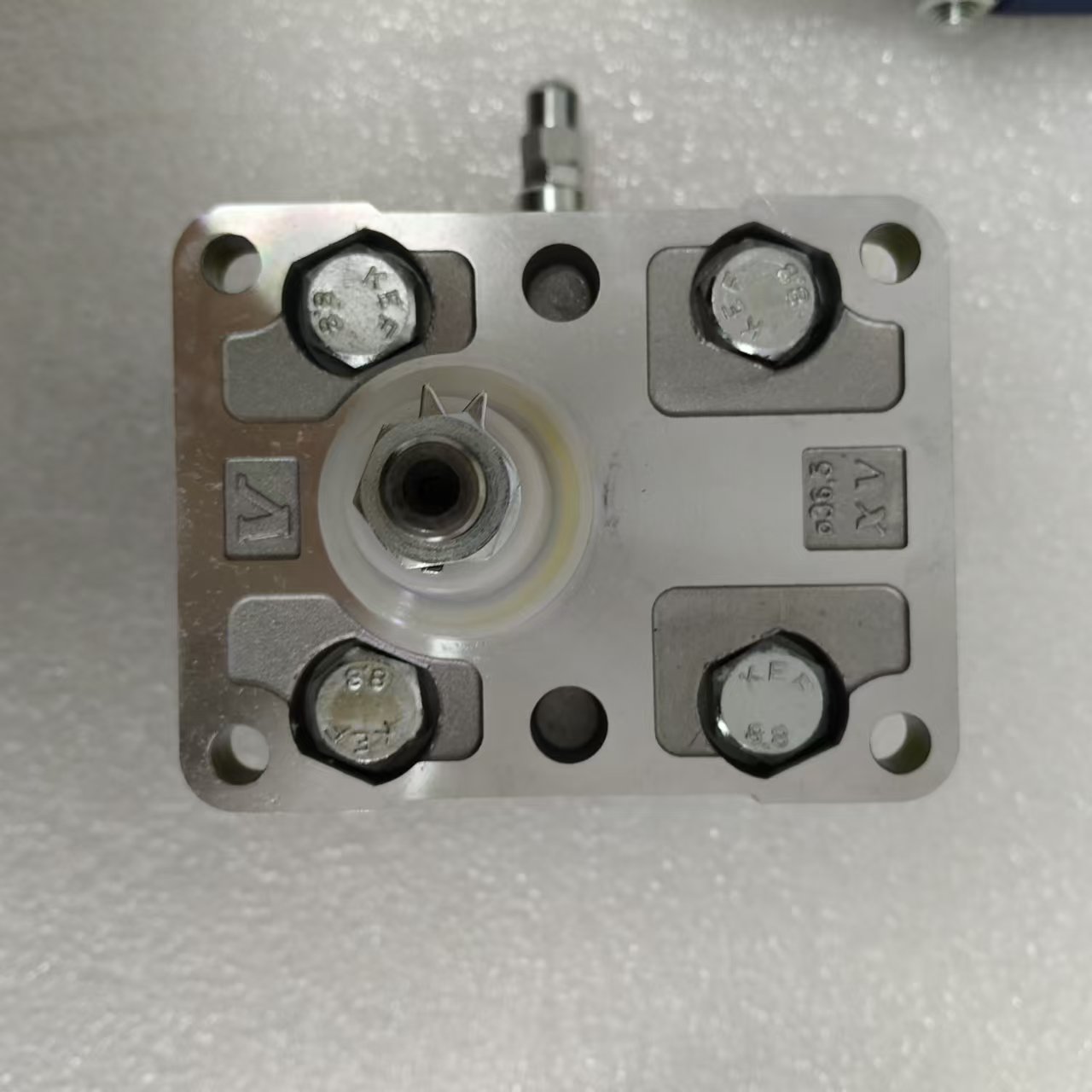

单向泵 - XV 系列 “BH” TPE 泵参数说明

一、基本信息

• 类型：XV “BH” TPE 泵，050 型体式法兰，锥轴 X2P 5112 F SRA 系列
• 类别：X 系列 XV 组 2 组，单向泵
• 排量：51、17
• 法兰：12、050 BH（德国标准）
• 旋转方向：右旋
• 轴：C0002 - 锥度 1:5-017.-M12x1.5 - 键厚 3
• 泵体入口：040，45°，020 M6
• 出口：035，45°，015 M6
• 端盖：A 标准

二、技术参数表

型号	排量（立方厘米 / 转）	工作压力 P1（巴）	峰值压力 P3（巴）	左旋转代码	右旋转代码
XV-2P/04	4.20	260	300	X2P4111FSRA	X2P4112FSRA
XV-2P/06	6.00	260	300	X2P4311F	X2P4312FSRA
XV-2P/09	8.40	260	300	X2PF111	X2P4512FSRA
XV-2P/11	10.80	260	300	X2P11.F	X2P4712FSRA
XV-2P/14	14.40	250	290	X2P11.F	X2P4912FSRA
XV-2P/17	16.80	230	270	X2P1112F	X2P5112FSRA
XV-2P/19	19.20	210	250	X2P11F	X2P5312FSRA
XV-2P/22	22.80	200	240	X2P5511F	X2P5512FSRA
XV-2P/26	26.20	170	210	X2P5711F	X2P5712FSRA
XV-2P/30	30.00	160	200	X2P5911F	X2P5912FSSA
XV-2P/34	34.20	150	190	X2P6111F	X2P6112FSSA
XV-2P/40	39.60	140	180	X2PF6311	X2P6312FSSA

注：对于重型应用，建议检查轴的允许扭矩。

三、尺寸与重量表

型号	重量（千克）	尺寸 A（毫米）	尺寸 B（毫米）	尺寸 C（毫米）	入口参数	出口参数
					D	E	F	D	E	F
XV-2P/04	2.100	87.2	38.6	77.2	020	40	M6x1	015	35	M6x1
XV-2P/06	2.200	90.2	38.6	80.2	020	40	M6x2	015	35	M6x1
XV-2P/09	2.300	94.2	40.6	84.2	020	40	M6x3	015	35	M6x1
XV-2P/11	2.400	98.2	45.0	88.2	020	40	M6x4	015	35	M6x1
XV-2P/14	2.600	104.2	45.0	94.2	020	40	M6x5	015	35	M6x1
XV-2P/17	2.700	108.2	45.0	98.2	020	40	M6x6	015	35	M6x1
XV-2P/19	2.800	112.2	45.0	102.2	020	40	M6x7	015	35	M6x1
XV-2P/22	2.950	118.2	52.5	108.2	020	40	M6x8	015	35	M6x1
XV-2P/26	3.050	122.2	52.5	112.2	020	40	M6x9	015	35	M6x1
XV-2P/30	3.300	130.2	60.7	120.2	020	40	M6x10	020	40	M6x1
XV-2P/34	3.500	137.2	60.7	127.2	020	40	M6x11	020	40	M6x1
XV-2P/40	3.700	146.2	60.7	136.2	020	40	M6x12	020	40	M6x1

四、扭矩参数

• T.1 = 54:58.9 [牛米] - M10 螺丝的拧紧扭矩
• T.3 = 40 [牛米] - 扭矩扳手设定值 19
• T.2 = 233.2 [牛米] - 允许的轴扭矩（注：选择轴时，务必检查允许的扭矩）

五、轴与端盖变化表（VVOIL XV-2P，?50 “BH” 体式法兰）

旋转方向	轴与端盖参数
左旋转	11：32.5 出口 O 12 13；32.5 32.5 入口 O 12 32.5 15；出口 O 12 入口 O 12 17
右旋转	12：出口 O 12 32.5；32.5 32.5 32.5 入口 O 12；出口 O 入口 O 12

轴参数详情

• A：6.45 30 T.2 = 44.1 [牛米] CI001 - 平行 13 M6x1 15 h7 O 4 9
• B：T.2 = 67.5 [牛米] CI002 - 平行 17.42 O 6.45 G 1:8 12.5 M12x1.5 17.42 O 4 9.4
• E：17.42 O 6.45 T.2 = 233.2 [牛米] CO001 - 锥形 G 1:8 21.5 12.5 M12x1.5 17.42 O 9.4 4
• F：T.2 = 233.2 [牛米] CO002 - 锥形 17.42 O 8.65 G 1:5 21.5 13 M12x1.5 M12x1.5 17.42 O 17.42 O 3 9.2
• H：m=1.6 Z=9 DIN 5482 - 17x14 6.55 T.2 = 86.1 [牛米] SCF03 - 花键 18.8 O 16.5 h11

六、标准泵体型号与代码对应表

型号	代码
XV-2P/04	41
XV-2P/06	43
XV-2P/09	45
XV-2P/11	47
XV-2P/14	49
XV-2P/17	51
XV-2P/19	53
XV-2P/22	55
XV-2P/26	57
XV-2P/30	59
XV-2P/34	61
XV-2P/40	63

七、排量与标准螺纹对应表（排量 4 立方厘米 / 转）

排量（立方厘米 / 转）	标准螺纹组合
4	O-O、S-R、B-B、L-M、Z-Z
6	O-O、S-R、B-B、L-M、Z-Z
9	O-O、S-R、B-B、L-M、Z-Z
11	O-O、S-R、B-B、L-M、Z-Z
14	P-O、S-R、C-B、L-M、Z-Z
17	P-O、S-R、C-B、L-M、Z-Z
19	P-O、S-R、C-B、L-M、Z-Z
22	P-O、S-R、C-B、L-M、Z-Z
26	Q-P、S-R、D-C、L-M、Z-Z
30	Q-P、S-S、D-C、L-M、Z-Z
34	Q-P、S-S、D-C、L-M、Z-Z
40	Q-P、S-S、D-C、L-M、Z-Z

八、库存标准法兰和螺纹组合表（泵体（螺纹 / 法兰））

3/8"BSP 3/8"BSP A、1/2"BSP 1/2"BSP B、3/4"BSP 3/4"BSP、1"BSP 1"BSP、M14x1.5、M16x1.5、M18x1.5 G、M20x1.5 H、M22x1.5 I、1-16"-12UNF、7/8"-14UNF、1-5/16"-12UNF、M6x1 O 13.5 O 30 20 M8x1.25 O 40 P、O 23.5 M8x1.25 O 40 Q、O 15 M6x1 O 35 R O、20 M6x1 O 40、O 20 4
