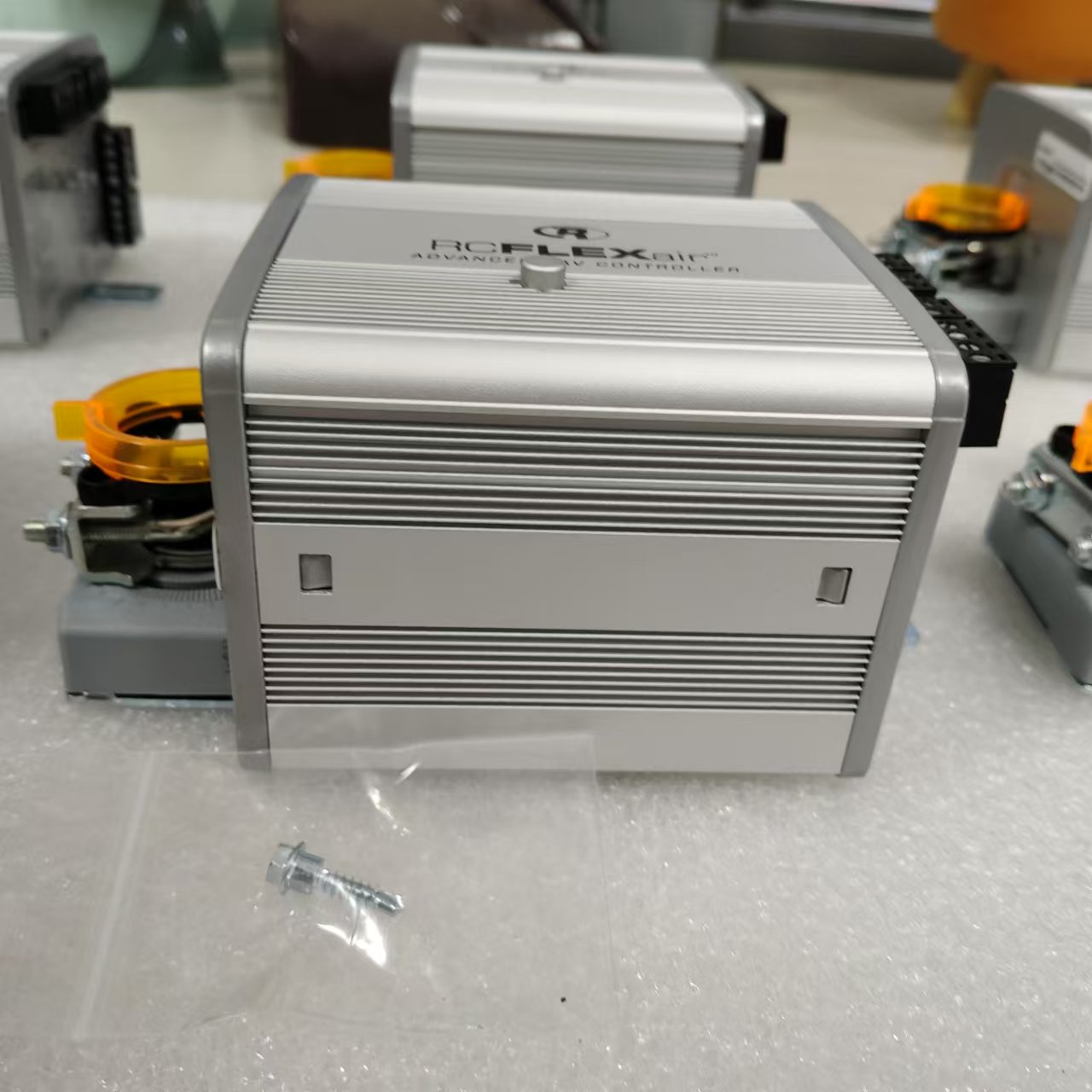

Reliable RC-FLEXair 风量、楼宇控制器RCFA-12-F 双以太网USB通信



Reliable RC-FLEXair 风量与楼宇控制器 RCFA-12-F（双以太网 + USB 通信）技术说明

一、型号定义

RCFA-12-F 是一款具备双以太网与 USB 通信功能的 RC-FLEXair 控制器，配置包括 1 个通用输入接口、1 个 FLEX 输出接口、1 个固态继电器输出接口及流量传感器，可实现风量与楼宇的精准控制。

二、核心功能与配置

1. 通信能力

配备双以太网接口（符合 IEEE 802.3 标准的 10/100BASE-T 端口）与 USB 通信接口，保障数据高效传输与设备稳定连接。

• 以太网：采用 5 类、5e 类或 6 类线缆时，传输距离可达 50 米（164 英尺），每个设备独立占用 1 个 IP 地址；其中一个以太网端口为交换端口，可扩展连接其他设备。
• USB-A 端口：线缆长度支持 5 米（16.4 英尺），便于技术人员完成配置调试、固件更新、编程及图形创建等操作，且可通过该端口访问整个 BACnet 网络。

2. 输入输出配置

通用输入接口

采用标准 16 位 A/D 转换器，支持通过软件选择 0-10 VDC、4-20 mA 或热敏电阻 / 干触点输入类型，具备 24 VAC 过电压保护功能。不同输入类型对应阻抗如下：

• 0-10 VDC：3 MΩ
• 4-20 mA：249 Ω
• 热敏电阻：20 kΩ
  同时支持高达 150 Hz 的脉冲计数，可直接连接流量计。

输出接口

• FLEX 输出接口：支持通过软件配置为通用输出或固态继电器输出。通用输出采用 16 位 D/A 转换器，模拟输出范围 0-12 VDC，二进制输出可在 0-12 VDC 间软件配置；12 VDC 供电下输出功率为 75 mA，吸收电流 -10 mA，具备 24 VAC 过电压及短路保护。
• 固态继电器输出接口：可切换 24 VAC/VDC 电压，额定电流 500 mA。

3. 流量传感器配置

• 测量范围：±0-500 Pa（0"-2" WC）
• 精度指标：零点精度 0.2 Pa（0.0008"WC），分辨率 0.122 Pa（0.0005" WC），跨度精度为读数的 3%
• 适配规格：采用外径 5.2 毫米（0.2 英寸）的配件，兼容外径 1/4 英寸的标准气动控制管路

三、性能参数

1. 处理器与内存

搭载三核 32 位嵌入式微控制器，包含 2 个 500 MHz 高性能核心与 1 个 125 MHz 核心；配备 2 GB 数据库内存，非易失性闪存可实现数据 10 年长效保留。操作系统固件支持网络实时升级，单个趋势日志可存储超 2000 条记录，设备状态 LED 指示灯直观显示现场运行模式。

2. 供电参数

供电电压兼容：

• 24 VAC ±10%（32 VA，50/60 Hz）
• 24 VDC ±10%（12 W）

3. 物理与环境参数

• 接线规格：支持 16-24 AWG（1.31-0.21 毫米）绞合或实心铜导线，采用 5 毫米（0.20 英寸）升降式笼式螺钉端子块。
• 尺寸与重量：基础型号尺寸为 15.4 厘米 ×10.8 厘米 ×8.6 厘米（6 1/16 英寸 ×4 1/4 英寸 ×3 3/8 英寸），重量 0.7 千克（1.8 磅）。
• 外壳材质：采用 6063-T6 铝挤压型材外壳，搭配钢质底板与粉末涂层压铸铝端盖，防护性能优异。
• 环境适应：工作温度 -20°C 至 55°C（-4°F 至 131°F），存储温度 -40°C 至 60°C（-40°F 至 140°F），湿度 10%-90% 相对湿度（无冷凝）。

4. 认证情况

已通过 BTL Listed（B-BC）、CE、CFR 47 Part 15/B Class B、UL 60730-1 Open Energy Management、WEEE、EN 60730-1、Canada ICES-003 (B)/NMB-003 (B) 等多项权威认证。控制类型为 1 类操作控制，支持独立安装，污染等级 2，冲击电压 330 V。

四、其他特性

1. 兼容性与扩展性

• 具备向后兼容性，可无缝接入前代控制器网络，无需额外采购第三方网关或配件。
• 配备 SMART-Net 端口（四线端子块），*多支持连接 8 个 SMART-Net 设备（如温度、湿度、气体检测或占用传感器），扩展功能的同时不占用输入输出接口。

2. 耐用性与防护

所有输入、输出及通信端口均采用硬件级保护，可抵御瞬态浪涌与尖峰电压，降低现场接线错误影响，提升设备可靠性；压力传感器端口采用压铸铝材质，结合铝制外壳与钢质底板，确保设备坚固耐用。

3. 软件与功能

• 操作系统：基于开源 Linux 系统，依托其网络安全韧性与全球编程社区支持，固件可通过网络随时升级。
• 数据记录与管理：自动记录所有输入、输出、数值、日历、回路及调度对象，单个对象存储超 2000 条记录，总计支持超 100 万个数据点；可存储 64 个控制程序，支持高效能源管理、集成故障检测与诊断等功能。
• 系统配置：包含 8 个系统组（每组*多 320 个对象）、8 个自定义缩放表格、16 个闭环控制回路（支持 P/PI/PID 控制）、4 个年度节假日日历、16 个调度（每日 / 例外日*多 7 个开关周期）、256 个通知类（支持广播目的地设置）、16 个一维数组（*多 128 个元素）、256 个数值（支持标准 / 自定义范围及固定 / 程序驱动模式）；配备 562 个单点趋势日志（含 306 个自动生成日志与 256 个手动定义日志）及 16 个多点趋势日志（每个可存储 8 个对象），支持轮询或值变化触发记录。
• 单位自定义：支持 8 个模拟工程单位、8 个二进制工程单位及 8 个多状态单位（8 种状态）的自定义设置。

4. 安装规格

采用 #8 自攻肩螺钉安装，重量 0.7 千克（1.8 磅）；接线端子支持 16-24 AWG（1.31-0.21 毫米）绞合或实心铜导线，配备 5 毫米（0.20 英寸）升降式笼式螺钉端子块，安装便捷可靠。

• 品牌介绍

• 品牌介绍 ——Reliable Controls

• 一、品牌定位与核心理念

• Reliable Controls 深耕建筑智能控制领域，始终以 “倾听客户真实需求，提供灵活适配、经济高效且兼具***价值的解决方案” 为核心发展哲学。通过对产品质量的把控与服务导向的经营理念，持续积累***的客户忠诚度，同时赋能经销商提升市场竞争力，致力于成为***优质实用的建筑智能控制解决方案提供商。

• 二、质量保障与体系优势

• （一）标准化管理体系构建

• 经过为期一年对内部质量流程的全面梳理与优化，涵盖流程的实施、审查、更新及记录等全环节，Reliable Controls 成功通过 Intertek 注册机构的严格审核，荣获 9001（质量管理体系）与 14001（环境管理体系）双重认证。这一标准化体系不仅确保了质量标准在全业务链条的有效落地，驱动企业流程与组织架构的持续改进，更为经销商对接要求 *** 认证的项目提供了有力资质支撑，拓宽了业务合作的可能性。

• （二）全流程自主化生产服务模式

• Reliable Controls 坚持独特的 “一屋顶” 运营模式，将产品设计、技术研发、生产组装、客户服务及维修维护等全流程纳入自主管控范围，坚决拒绝核心业务外包。通过内部专属开发流程的不断优化与质量的严格把控，从源头保障产品品质与服务体验的稳定性。

• 三、业务布局与团队架构

• （一）总部与分部的职能协同

• 位于加拿大维多利亚市哈洛韦尔路 120 号的总部，整合了设计、研发、制造、营销、培训、行政及国际销售等全链条职能，构建起完整的业务闭环体系，确保产品从概念构思到市场交付的高效协同推进。

• 维多利亚市加尔巴利 401 号办公室则专注于软件开发与技术支持工作，为产品的持续迭代升级、客户售后问题的快速响应提供技术保障，全力维护用户的使用体验。

• （二）全链条产品生态与服务支持

• 围绕建筑智能控制核心领域，Reliable Controls 构建了丰富多元的产品线，涵盖智能传感器、控制器、接口设备等关键品类，形成 “产品 - 配件 - 软件 - 服务” 的全链条生态布局。依托完善的质量体系与全流程自主模式，为经销商及客户提供从方案规划落地到售后维护保障的全周期服务支持，助力行业实现高效运维与智能化转型。

• 四、核心竞争力综述

• 在建筑智能控制领域，Reliable Controls 以 “自主全流程管控、质量认证、深度客户导向” 为鲜明特色。通过全流程自主运营模式筑牢产品与服务品质根基，借助双认证拓宽业务场景适配范围，凭借对客户需求的精准倾听与优质服务沉淀深厚客户信任。始终为行业提供可靠、可持续的智能控制解决方案，赋能建筑运维向高效化、智能化方向发展，同时为合作伙伴打造更具竞争力的市场合作生态。

•

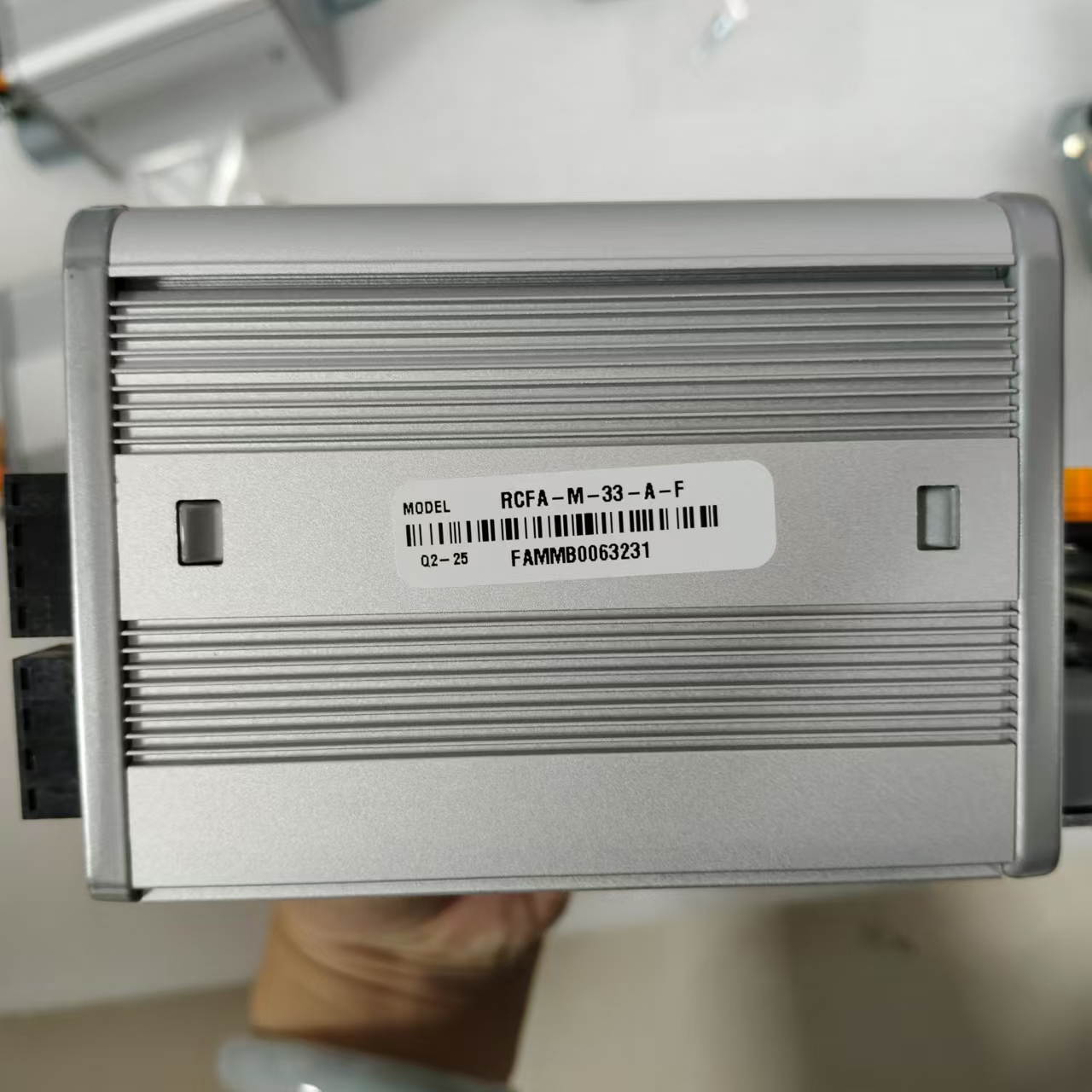

• Reliable Controls 旗下的 RC - FLEXair 系列控制器型号丰富，涵盖 RCFA - M - 12 - F、RCFA - 12 - A - F、RCFA - M - 12 - A - F、RCFA - 33 - A、RCFA - M - 33 - A、RCFA - 33 - A - F、RCFA - 34 - A、RCFA - M - 34 - A、RCFA - 34 - A - F、RCFA - M - 34 - A - F、RCFA - 35 - F、RCFA - M - 35 - F ，不同型号在通信方式（如 MS/TP 与 USB、双以太网与 USB ）、输入输出配置（通用输入、FLEX 输出、固态继电器输出等数量及搭配 ）、是否包含执行器（actuator）和流量传感器（flow sensor）等方面各有特性，满足多样建筑智能控制场景需求。
