Proteus Industries Inc.

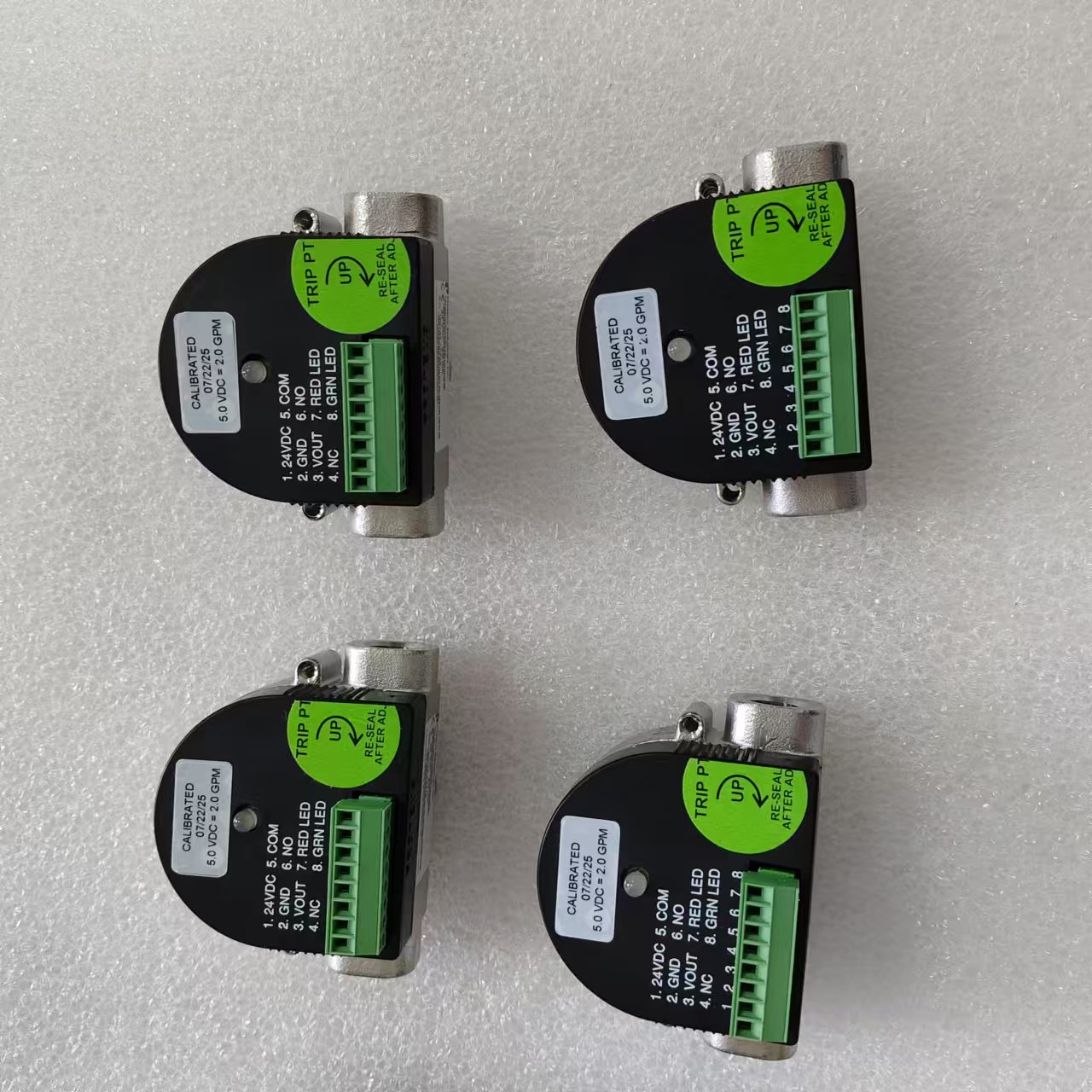

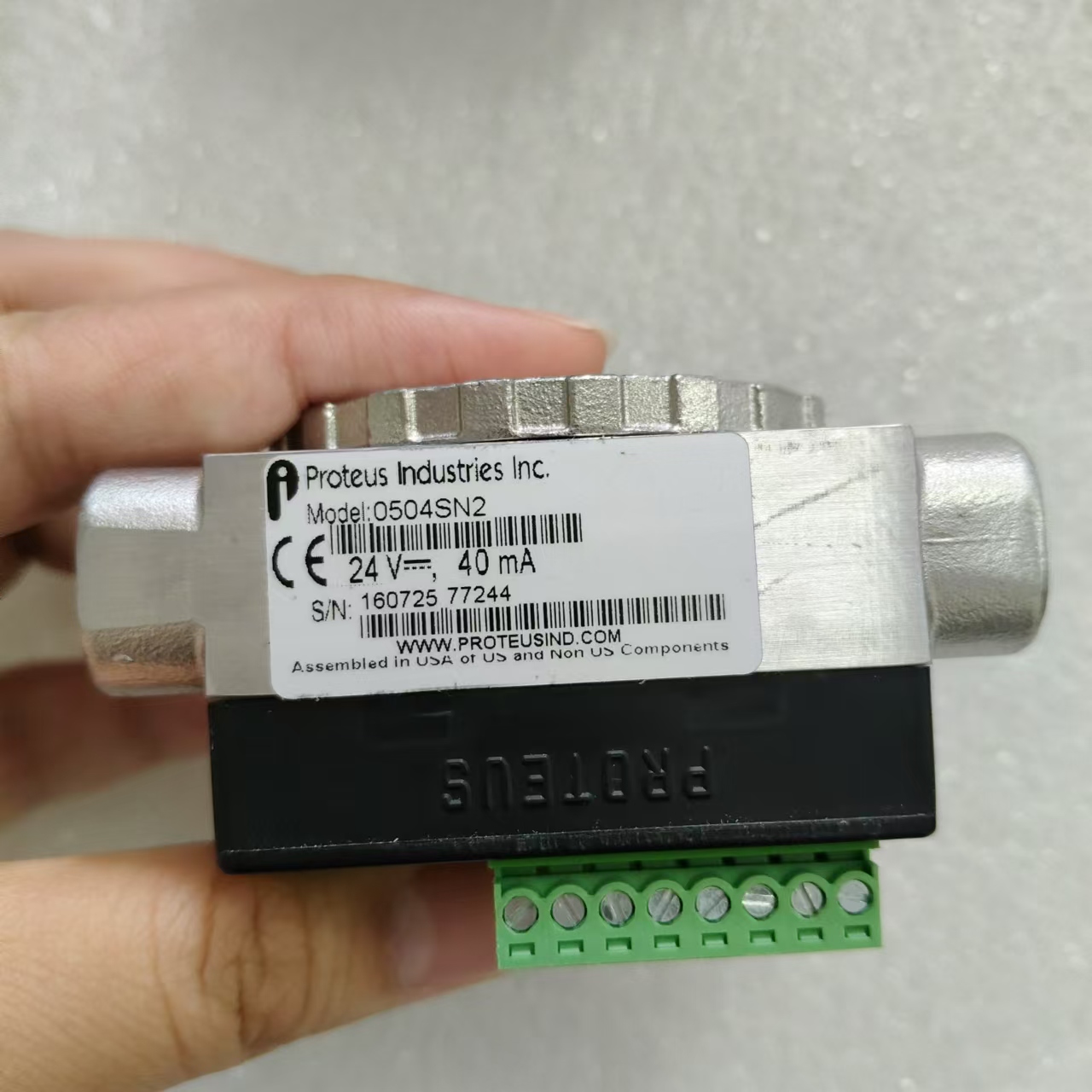

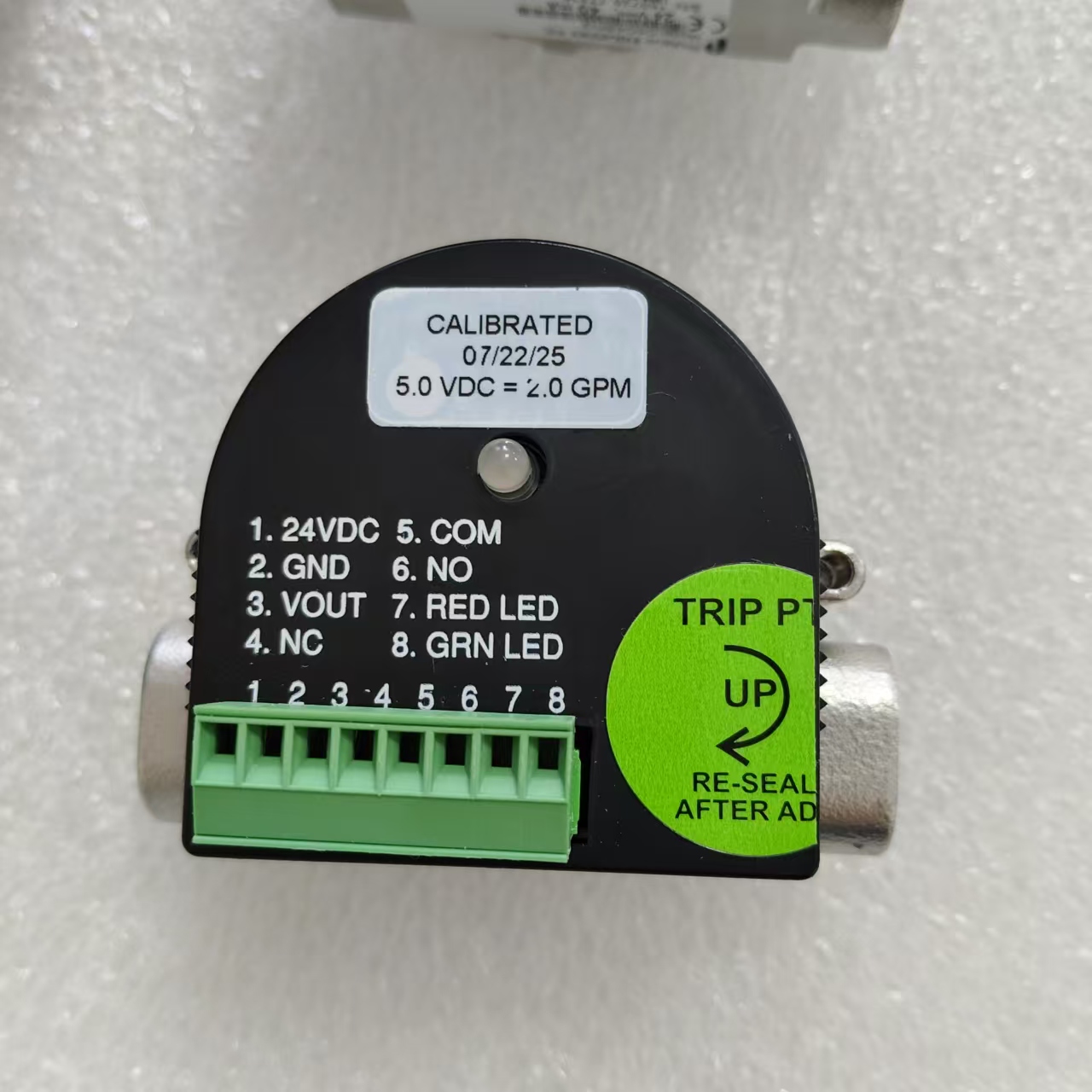

500 系列计量流量开关（型号：0504SN2、0504SA2/0504SN4、0504SA4）
核心参数与特点
- 流量范围：0.95–17 升 / 分钟（0.25–4.5 加仑 / 分钟）
- 灵活选择 16 个触发点，以满流量量程的 5.9% 为步长递增
- 紧凑设计：体积减少 50%
- 校准输出：0–5 伏直流，精度为满量程的 ±2%
- 质保：5 年，保障可靠性
功能与优势
500 系列流量计可同时实现液体流量的测量与监测，兼具流量开关和计量功能：
- 触发点自定义：用户可自行设置触发点，无需额外仪表即可严格控制流量参数，调整便捷且设置可重复。
- 精准输出与显示：额定流量下输出 5 伏直流信号，实际流量可通过数字电压表显示，或选用带刻度的数字显示仪表（直接以升 / 分钟或加仑 / 分钟显示）。
- 直观状态指示：三色 LED 指示灯如交通信号灯般实时反馈流量状态：
- 绿灯：流量超过选定触发点的 15% 以上
- 黄灯：流量在选定触发点的 ±15% 范围内
- 红灯：流量低于选定触发点
- 报警功能：当流量低于触发点时，内置继电器触点断开，向控制系统发出报警信号。
- 过程可控：即使无需持续反馈瞬时流量，校准后的输出也能确保过程稳定，消除操作猜测。
工作原理
- 液体流过仪表时，转子旋转，其内部磁铁触发仪表本体中的霍尔效应传感器，产生的脉冲序列经 500 系列电子元件转换为 0–5 伏直流的流量信号。
开关功能
测量输出电压持续与用户选定的触发点电压比较：
- 当测量电压高于触发点时，内置继电器保持激活状态；
- 若因流量减小或停止导致测量电压低于触发点，继电器触点断开，向控制系统发出报警信号。
计量功能
- 校准精度：满量程的 ±2%，校准基准为精度 ±0.25% 的流量标准，且可溯源至美国国家标准与技术研究院（NIST）参考标准；
- 线性度：优于 ±0.5%。
故障安全设计
- 主动式设计可防止颗粒堆积：转子持续旋转，能自行清除大部分堆积物；
- 若异物阻碍转子转动，转子会停止旋转，开关立即进入报警状态，确保显示 “有液体流动” 时，传感器内必定有液体流过。
技术细节
- 流量输出：每个传感器的额定流量对应 5.00 伏直流输出，支持定制校准；
- 选型建议：建议选择标称流量为传感器满量程一半的型号，此区间压力降小，精度和响应可重复性高；
- 安装与适配：紧凑设计便于改造，可完全适配现有系统，安装方式与现有 Proteus 流量开关一致，无需更改设计；
- 温度范围：工作温度 - 40 至 140°C（温度超过 85°C 或低于露点时，需对电子元件进行热隔离，详情可联系技术支持）；在 50°C 温差范围内，适配液体的流量响应保持稳定；
- 材料兼容性：兼容水、水 - 乙二醇混合液、Galden®、Fluorinert® 及其他新工艺所需的传热流体。
触发点设置
通过 16 位开关设置触发点，电位器可在各档位间微调，实现可预测、精准且可重复的设置。
注：入口处若安装弯头或非直管配件，可能影响实际触发点设置。
