产品介绍

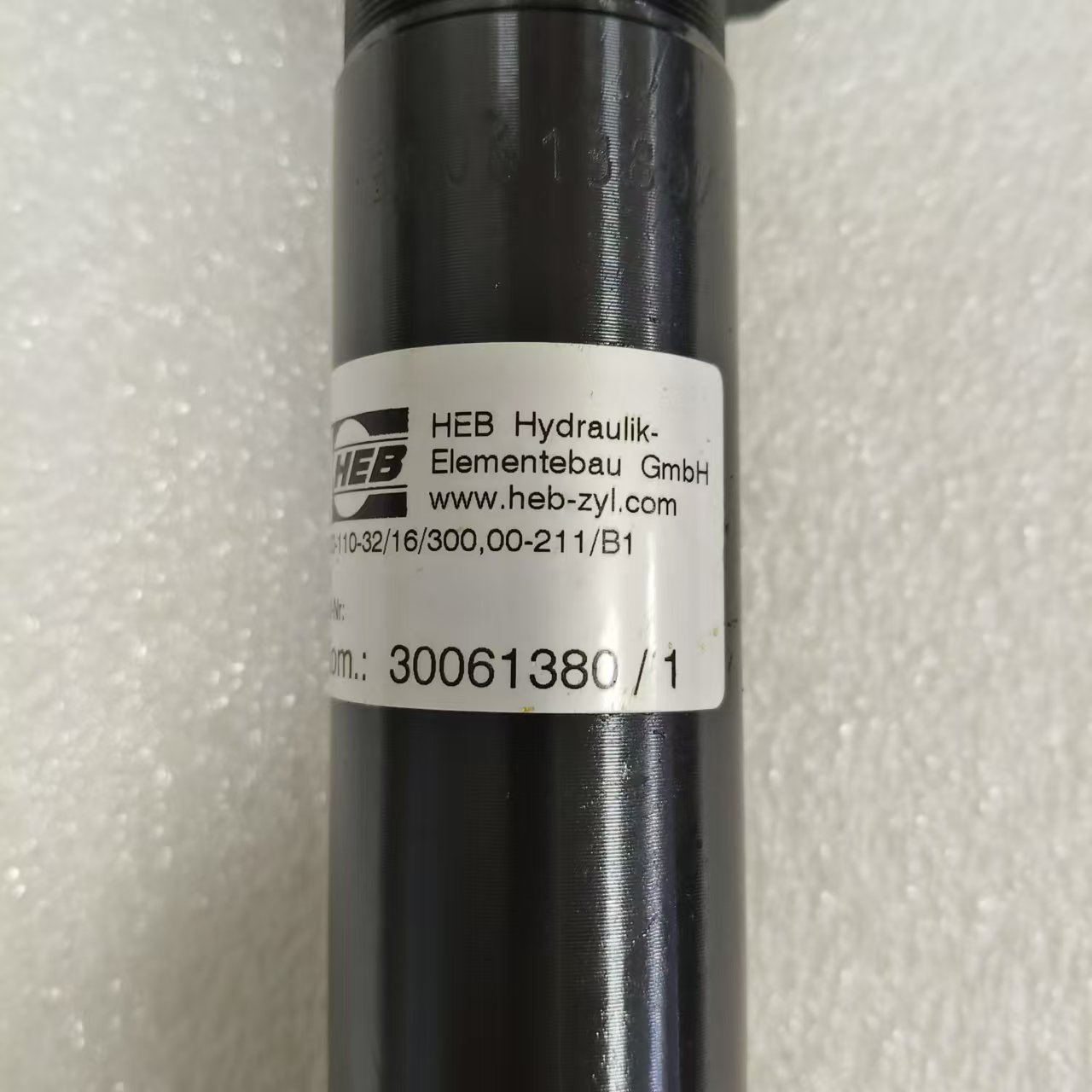

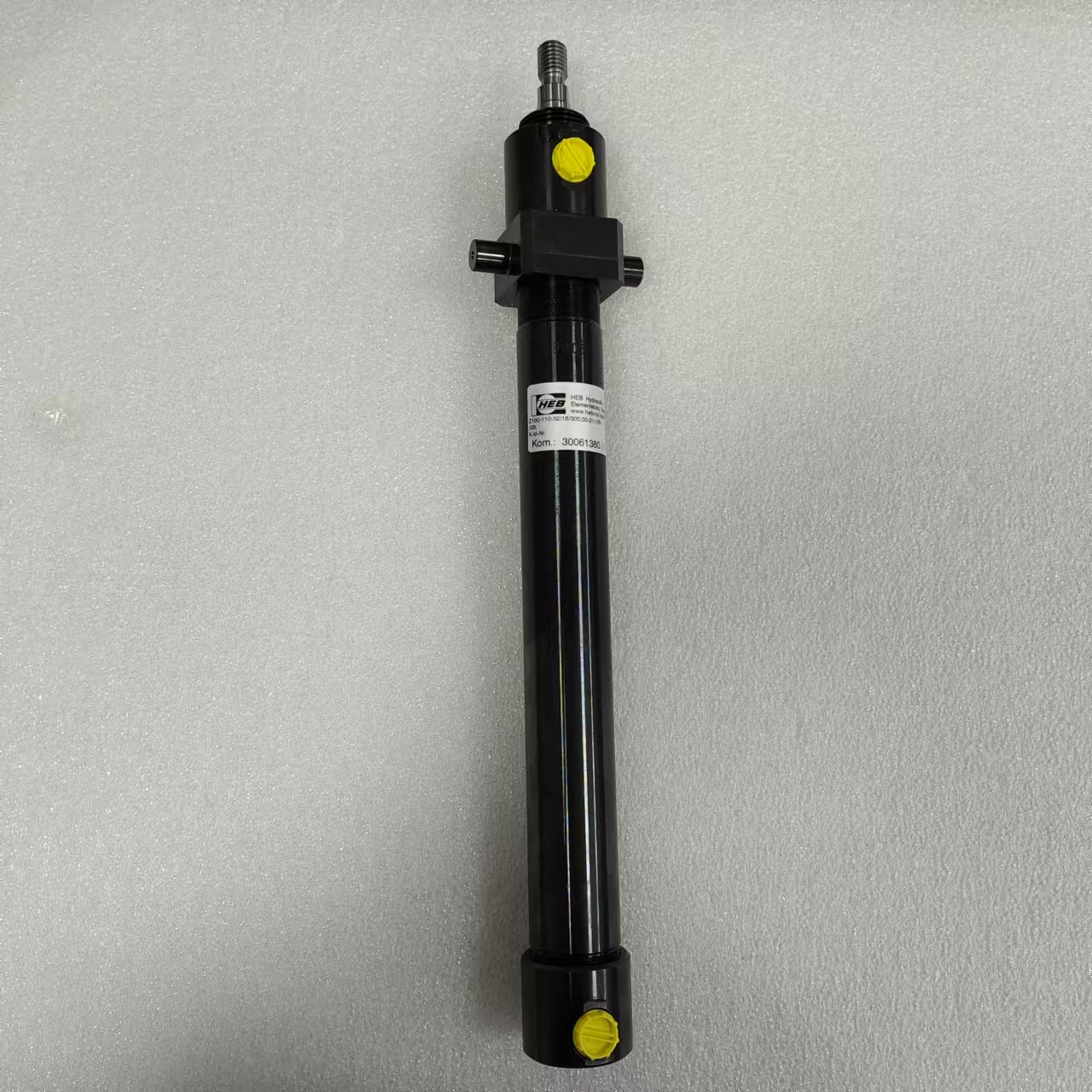

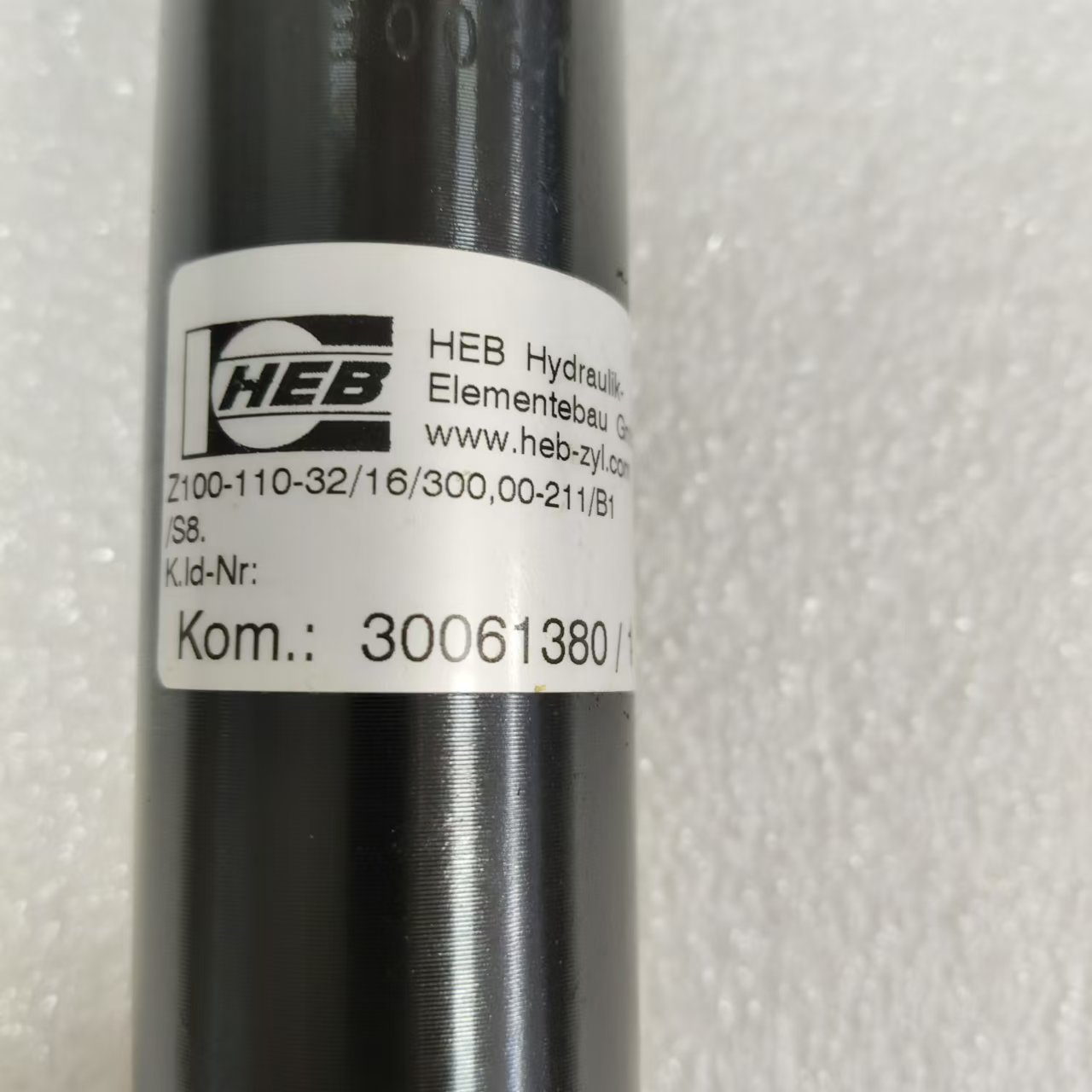

型号 Z100 - 110 - 32/16/300 - 211/B1/S8 说明

Z100：HEB 圆形液压缸，工作压力*高可达 100 bar。
110：结构形式为前端耳轴。
32/16/300：活塞直径 32mm，活塞杆直径 16mm，行程 300mm。
211：操作模式为双作用，前端终点缓冲可调节（适用于活塞直径≥25mm 的场景），采用液压驱动。
B1：活塞杆端采用标准外螺纹配置。
S8：特殊配置为缸底侧与活塞杆侧连接口对齐，*大偏移量 ±5°。

活塞速度

若需更高活塞速度，需调整连接尺寸，并配备终点缓冲装置或外部行程限制装置（具体可咨询我司）。

活塞直径＞20 mm 的液压缸：配备可渐进过渡至缓冲阶段的终点缓冲装置。
活塞直径＞25 mm 的液压缸：缓冲装置支持调节。

密封件

活塞杆密封件：标准为沟槽式聚氨酯环（可按需提供其他类型）。
活塞密封件：标准采用聚四氟乙烯材质，摩擦力极小；静态密封可选用特殊密封件（型号 S35）。
标准密封件适用范围：适配符合 DIN51524/51525 标准的 H、HL、HLP 型液压油，工作温度范围 - 20°C 至 + 90°C。
若使用其他液压油或需在更高温度下运行，需采用其他密封材料（可参考我司特殊配置或联系我们）。
我司通常可提供改装设计、带冷却装置的液压缸及定制化产品，欢迎咨询。

技术参数

基础参数

活塞直径（mm）	16	20	25	32	40	50	63	80	100
活塞杆直径（mm）	8	10	12	16	20	25	32	40	50
活塞推面积（cm²）	2.01	3.14	4.91	8.04	12.56	19.63	31.16	50.24	78.50
活塞拉面积（cm²）	1.51	2.36	3.78	6.03	9.42	14.72	23.12	37.68	58.88

活塞推力（单位：daN）

压力（bar）	16	20	25	32	40	50	63	80	100
5	10	15	24	40	62	98	155	251	392
8	16	25	39	64	100	157	249	401	628
12	24	37	58	96	150	235	373	602	942
20	40	62	98	160	251	392	623	1000	1570
25	50	78	122	201	314	490	779	1250	1960
40	80	125	196	321	502	785	1240	2000	3140
63	126	197	309	506	791	1230	1960	3160	4940
80	160	251	392	643	1000	1570	2490	4010	6280
100	201	314	491	804	1250	1960	3110	5020	7850

活塞拉力（单位：daN）

压力（bar）	16	20	25	32	40	50	63	80	100
5	7.5	11.8	18.5	30	47	73	115	188	294
8	12	18.8	30	48	75	117	184	301	471
12	18	28	45	72	113	176	277	452	706
20	30	47	75	120	188	294	462	753	1170
25	37	59	94	150	235	368	578	942	1470
40	60	94	151	241	376	588	924	1500	2350
63	95	148	238	379	593	927	1450	2370	3700
80	120	188	302	482	753	1170	1840	3010	4710
100	151	236	378	603	942	1470	2310	3760	5880

缓冲参数

活塞直径（mm）	16	20	25	32	40	50	63	80
缓冲行程	4	10	15	15	15	20	24	25
缓冲面积（cm²）	2.0	3.4	5.5	8.8	13.5	22.1	34.4	54.8

公司介绍

位于德国弗莱堡的 HEB Hydraulik - Elementebau GmbH 公司，是全球高品质液压油缸制造商之一，产品广泛应用于各行业领域。

工作原理与技术优势

通过将油压转化为机械传动能量，保障工艺顺序高效且安全。凭借 40 余年的设计与制造技术，公司可提供一系列经久耐用、安装精准的圆柱体解决方案，兼具顶尖品质与优异可用性，能实现空间、重量、能源的节约，*终降低成本。产品系列既涵盖成熟可靠的 HEB 标准解决方案规模化生产，也包含依据客户需求开展的个性化特殊设计。

市场与品质保障

在众多德国及国际企业的操作设备规范里，都能见到 HEB 气缸与液压缸的身影。所有 HEB 气缸、油缸即便在*大压力下，也具备长期稳定性与持续可靠性，这一点已被模具制造、机床制造、汽车、注塑、压铸等领域的满意客户所印证。
依托 HEB 自身标准，加之符合 DIN EN ISO 9001 的认证，公司从材料到设计层面，都能始终保持高品质一致性。而 “*大压力下仍保持稳定性”，正是差动缸、位置测量缸、同步缸等产品所依赖的关键特质。工具制造、机床制造、汽车行业、去毛刺工具制造等领域的客户，均对 HEB 液压缸信赖有加。
多年来，公司始终依照 HEB 标准与特殊设计生产*优质的产品，并通过完善的质量管理，确保为客户提供兼具卓越品质与安全保障的产品。

主要产品与型号

HEBZ 主要产品包括：圆形液压缸、方形液压缸、法兰缸、筒形液压缸、标准液压缸、滑阀单元闭锁液压缸、行程测量液压缸、专用液压缸及各类附件等。
主要型号有：Z100、ZNI101、ZMS100、Z140、ZNI141、Z160、ZMS160、ZNI161、ZZ250、ZNI251、Z350、ZNI351、BLZ400、BLZNI400、BLZ400DK、BLZNI400DK、BLZNE400、BLZRE400、BLZDK400、BLZMS251、BLZ401、BLZNI401、BLZ401DK、BLZNI401DK、BLZ250、BLZNI250、SBZ250、SBZNI250、MZ250、MZNI250、BAV250、BAVNI250、KRZ250、DRZ250、E200、ZG160、NOZ161、NOZNI161、NOZ251、NOZNI251、DIN 24554、VE250、VE250RE、VE250、VE250RE、VZS251、VZS251NI、VBZNI250、KH、WMZ161 等。

品牌：	HEB
型号：	z100-110-32/16/300-211/b1/s8
加工定制：	否
类型：	圆形液压缸
安装形式：	双耳式
适用范围：	工业
产品别名：	油缸
