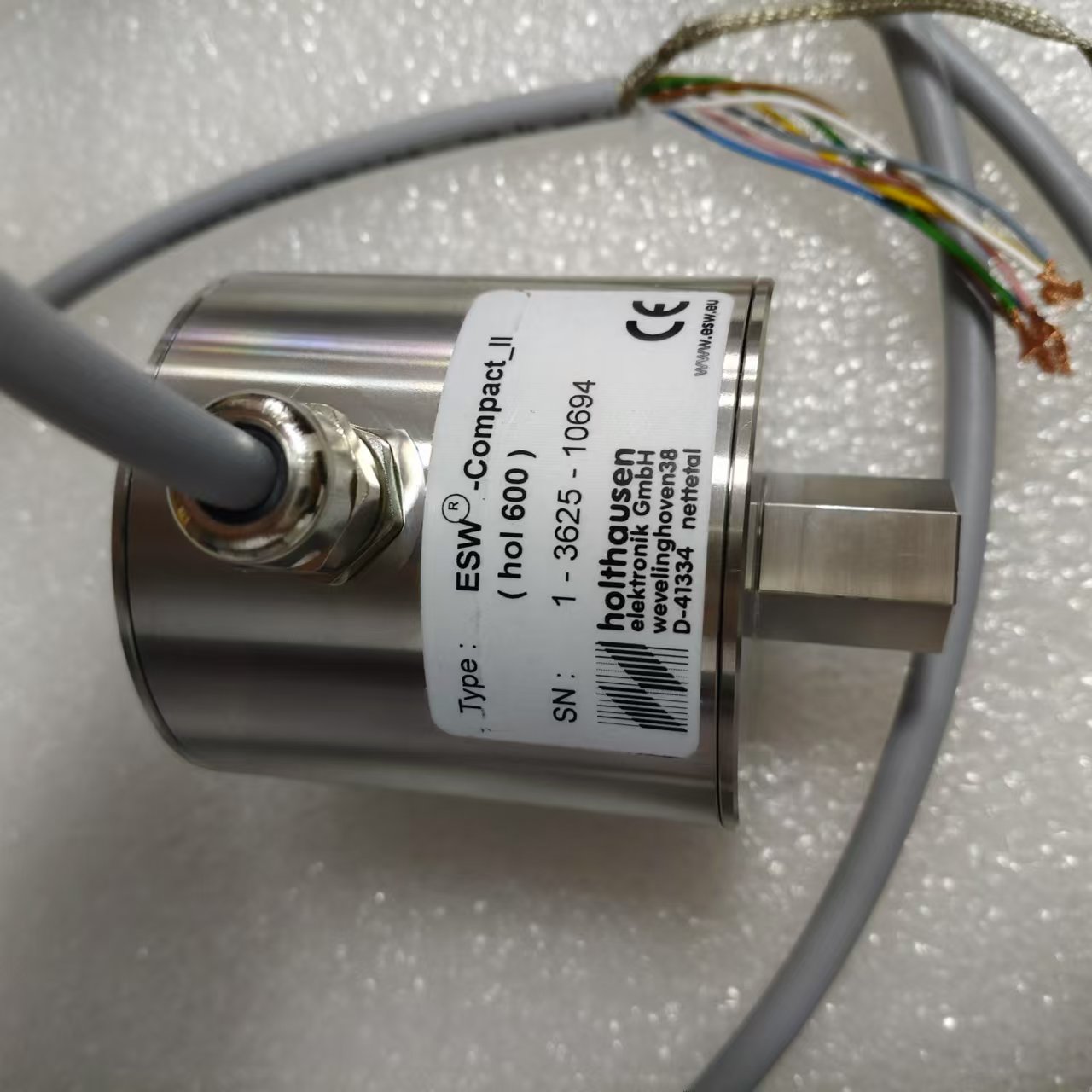

HOL600 传感器产品介绍

一、核心技术参数

HOL600 传感器的参数设计覆盖电气、环境、结构、测量、开关功能等关键维度，可确保在工业场景中稳定运行。

1. 电气参数

• 工作电压：24V DC，允许 ±5% 波动；工作电流 100mA，适配工业标准供电环境。
• 模拟输出：采用电流源形式，支持 0-20mA 或 4-20mA 可选输出，输出信号与所选测量范围成比例，负载 390 欧姆，能满足信号传输精度需求。
• 开关触点：配备 2 个无源开关触点，规格为 30V、1A，可联动外部报警或控制装置。

2. 环境与防护性能

• 工作温度：0-65°C，适配多数工业常温作业环境。
• 防护等级：IP68，具备防尘、防水浸能力，可在潮湿、多尘的恶劣场景（如车间、户外设备区）长期使用。

3. 结构与连接部件参数

部件	具体规格
外壳	材质为 1.4571/1.4404 不锈钢材，尺寸 94mm（高）×70mm（直径），设有 M8x1.25 固定孔（安装细节需参考手册）
扭矩与重量	扭矩 30Nm（仅六角螺栓处传输动力）；无电缆约 1.0kg，带电缆约 1.2kg
连接电缆	长度 2m，型号为 SD 90 C/Kaweflex 6430 SK-C 屏蔽电缆；外皮为 PUR 材质，尺寸有 50.25mm 和 53.25mm 两种，内部含 7 根 0.34mm² 导线，需满足*小弯曲半径要求
螺纹导管接头	规格 M16x1.5，材质为镀镍黄铜（CuZn39Pb3）；层状嵌件为聚酰胺 PA6 V-2，密封圈为氯丁橡胶 - 丁腈橡胶（CR/NBR），O 型圈为丁腈橡胶（NBR）

4. 传感器与测量相关参数

• 传感器类型：集成式加速度传感器，无需额外搭配检测元件，可简化安装流程。
• 测量对象与单位：振动速度，单位 mm/s，能直接反映设备振动强度。
• 测量范围：3 档可切换，分别为 0-10mm/s、0-20mm/s、0-50mm/s，适配不同振动强度的设备（如低速输送机、高速机床）。
• 信号评估方式：RMS（均方根），可精准计算振动有效值，避免瞬时波动干扰。
• 频率范围：10Hz-1kHz（-3dB），覆盖工业设备常见振动频率区间。
• 滤波器：配备巴特沃斯（Butterworth）滤波器，衰减率为 60dB / 十倍频或 18dB / 倍频，能有效过滤杂波信号。

5. 开关功能参数

• 开关阈值：可通过外壳电位器调节，调节范围为所选测量范围的 10%-100%，能灵活适配不同设备的报警需求。
• 开关延迟：上升时间延迟（K1 为 10 秒、K2 为 5 秒），可避免瞬时振动误报警；下降时间延迟（K1、K2 均为 0.5 秒），能确保报警信号稳定触发。
• 线路监控：正常状态下，K1、K2 开关触点闭合，继电器激活；若出现报警、电压下降或电缆断裂，触点失活，输出变为高阻态，可实现故障自监测。

二、电缆连接与可选配件

1. 电缆连接对应关系

导线颜色	连接功能
粉色	+Ub（电源正极）
黄色	K1 常闭触点
白色	K2 常闭触点
灰色	模拟输出
绿色	接地
棕色	K1 中间触点
未标注线色	K2 中间触点

2. 可选配件

提供 M8x25mm 螺纹销，材质为 V4A（耐腐蚀不锈钢），可适配传感器固定需求。

三、核心功能与优势（以 ESW-Compact / Ex 型号为例）

HOL600 系列中的 ESW-Compact / Ex（HOL600/Ex）型号，专为工业机器监控设计，核心功能与优势如下：

• 早期故障预警：通过监测设备振动异常，及早发现机械缺陷（如轴承磨损、转子不平衡），避免磨损加剧及额外成本损耗，延长设备寿命。
• 双报警继电器联动：配备 2 个报警继电器，可直接连接警告装置（如指示灯、蜂鸣器），及时提醒运维人员。
• 高可靠性设计：集成传感器、高质量不锈钢外壳（防护等级 IP68），搭配简单的安装与操作流程，降低运维难度。
• 灵活调节功能：支持测量范围切换、模拟输出调节（可用于设置报警限制），且具备自检功能，适配不同设备场景。
• 报警存储可选：可激活 2 个继电器报警存储器之一，便于追溯故障发生时间与频率。
• 防爆认证：符合 ATEX 指令 2014/34/EU，可在存在易燃气体 - 空气混合物或易燃粉尘的危险环境中使用，拓宽应用场景。

四、应用领域

ESW-Compact / Ex（HOL600）可用于所有存在振荡的技术应用，典型场景包括：

• 流体机械：风扇、泵、鼓风机
• 分离与振动设备：振动器、卧螺离心机、分离器
• 输送设备：输送机、运输设备
• 动力设备：驱动器
• 加工设备：机床、加工与生产机器

五、HOL600 系列关联型号

HOL600 传感器涵盖基础型、防爆型、低频型等多个子型号，可满足不同场景需求，主要包括：

1. 防爆型（ESW-Compact/Ex 系列）

• 基础型号：ESW-Compact/Ex-001、ESW-Compact/Ex-004、ESW-Compact/Ex-006、ESW-Compact/Ex-007、ESW-Compact/Ex-010（对应 HOL600/Ex）
• 低频防爆型：ESW-Compact/Ex-LF-001、ESW-Compact/Ex-LF-002、ESW-Compact/Ex-LF-005、ESW-Compact/Ex-LF-008、ESW-Compact/Ex-LF-009、ESW-Compact/Ex-LF-010（对应 HOL600/Ex_LF）

2. 其他关联型号

包括 HOL610（ESW-Compact-Alu-001）、HOL650（ESW-LowCost 系列）、HOL550/HOL551（ESW-Mini 系列）、HOL601/HOL602/HOL603（ESW-small Compact 系列）、HOL660/HOL668（ESW-small-Ex 系列）等，覆盖不同材质（铝合金、不锈钢）、成本、尺寸的需求。

六、品牌背景：德国 Holthausen Elektronik GmbH

Holthausen Elektronik 以 “预防振动引发的设备故障与安全风险” 为核心目标，除振动监测产品外，还提供以下产品与服务：

• 液位监控设备
• SMD 组装服务
• 电缆组件
• 合同制造与安装设备
