产品介绍 一、应用场景​

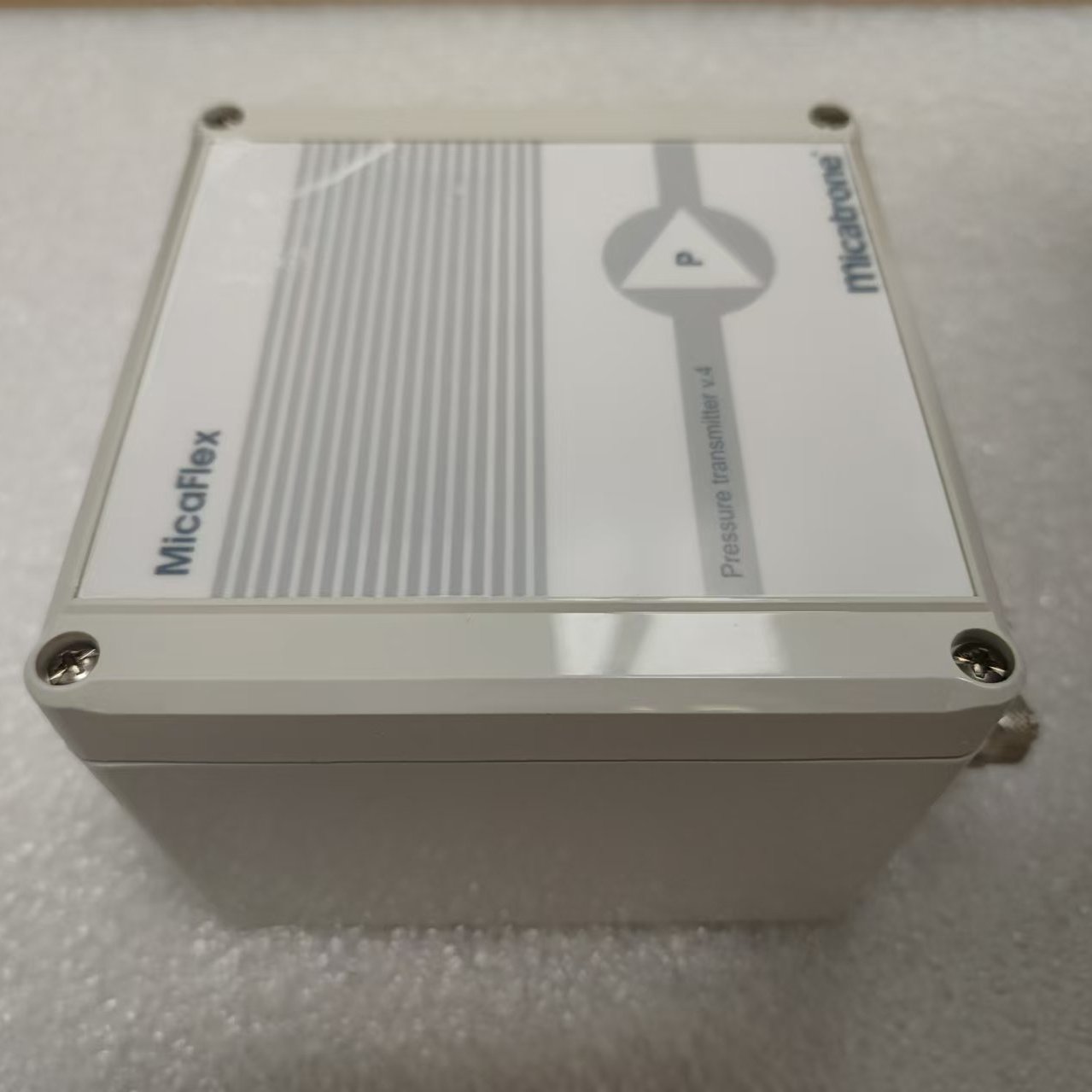

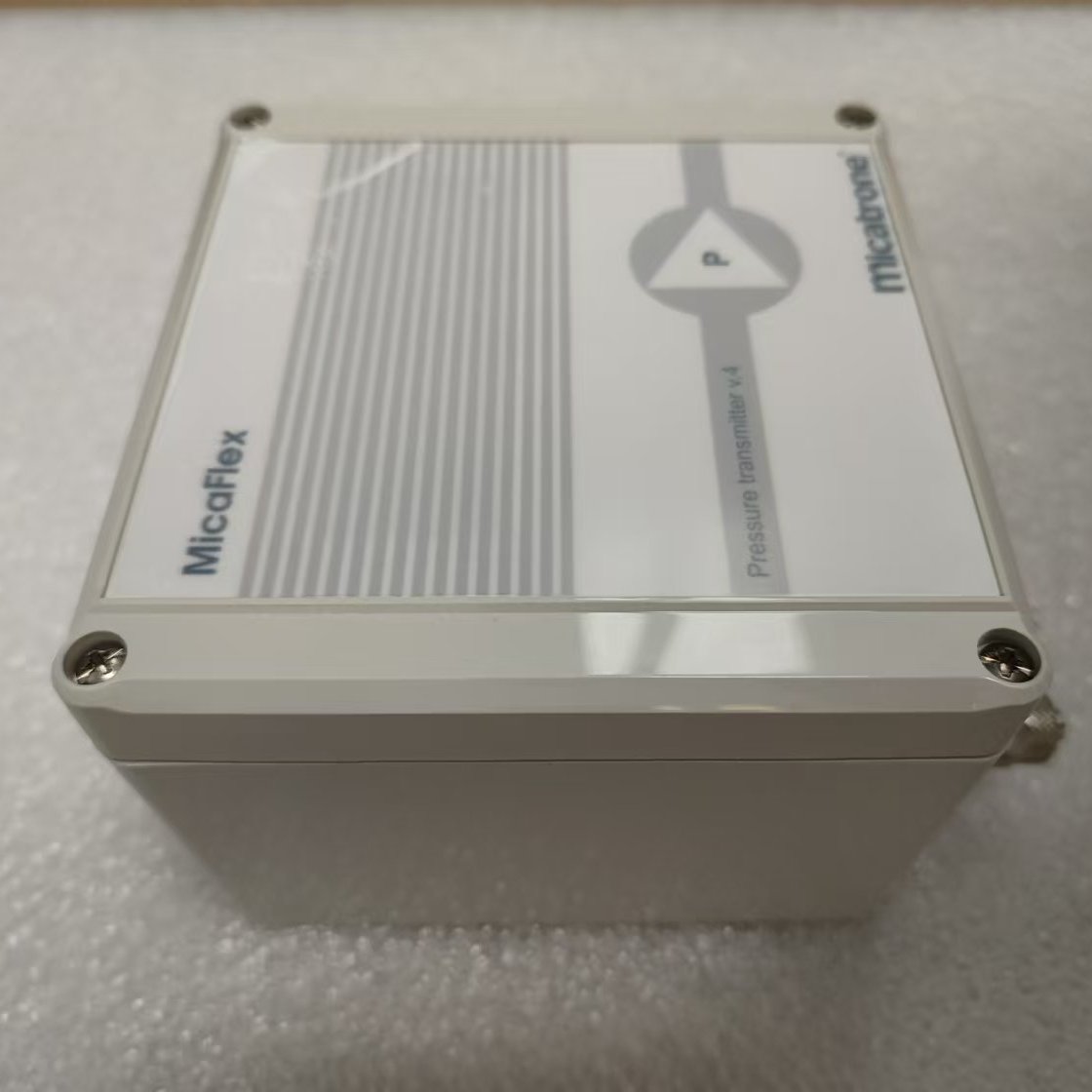

MF-P 压差变送器适合测量低正压、负压以及压差，拥有以下特点：​

• 能输出电压和电流信号​

• 带有便捷的一键调零功能​

• 有两种测量范围可选：全量程或半量程​

• 可选择阻尼设置​

• 附带校准证书​

二、安装方式​
这款变送器设计为壁挂安装，若配备可选的框架套件 MFM-PANEL，还能实现嵌入式壁挂安装或穿过柜门安装。​
三、压力连接​
压力连接可通过 VR-DR 安装套件，或使用 8/6 毫米的 HT 塑料管完成。​
四、调整设置​
（一）零点调整​
按下调零键，直到 LED 灯熄灭，松开按键后，调零操作就完成了。​
（二）输出信号选择​
电压和电流信号分别对应不同的接线端子，使用时请确认连接正确的输出信号。​
（三）阻尼设置​
MF-P 支持设置不同的阻尼（时间常数），出厂时阻尼默认设为 1.5 秒。​
（四）半量程设置​
将 1 号微型开关拨到 “OFF” 位置时为全量程（***），拨到 “ON” 位置时为半量程（50%）。注意：精度始终以全量程为标准。​
五、技术参数​
​

项目​	详情​
供电电压​	24±15% 交流电压；20-32 直流电压；24、115、230 交流电压（带变压器）；50/60 赫兹​
功耗​	3 伏安（24 交流电压）；2 瓦（24 直流电压）；8 伏安（230 交流电压）​
测量范围​	-50-+50（-25-+25）帕；0-50（0-25）帕；0-100（0-50）帕；0-200（0-100）帕；0-500（0-250）帕；0-1（0-0.5）千帕；可根据需求定制其他范围（括号内为半量程测量范围）​
过载能力​	50 千帕​
精度​	全量程的 ±0.5% 加上 ±0.5 帕​
温度漂移​	±0.5%/10℃​
阻尼​	可选时间常数：0.05、0.7、1.5 和 2.2 秒​
输出信号​	4-20 毫安（负载电阻 400 欧姆）；0-10 伏（输入电阻 0 欧姆）；两种信号可同时使用；可定制 0-20 毫安信号；可定制反向信号​
环境温度​	0-50℃​
防护等级​	IP65，ABS 塑料材质​
电气连接（硬导体 / 多股导体）​	每个端子 1×2.5 平方毫米 / 1×1.5 平方毫米​
电缆入口​	2 个 M16×1.5 螺纹孔（不含电缆密封套）​
压力连接​	8/6 毫米 HT 塑料管​
尺寸（宽 × 高 × 深）​	122×120×90 毫米​
重量​	0.55 千克​

​
六、认证说明​
瑞典 Micatrone 公司独自承担责任并声明，MF-P 产品符合电磁兼容（EMC）、低电压（LVD）及有害物质限制（RoHS II）指令的基本要求。完整的制造商符合性声明文本，可在公司 *** 查询。​
七、维护与清洁​
（一）维护​
MF-P 通常无需特殊维护，建议每年检查一次零点。​
（二）清洁​
清洁时请用软布搭配温和清洁剂，不要使用去污粉或溶剂。​
八、可选变压器​
输出信号通常与供电电压没有电隔离。如果需要在标准变送器上实现输出信号与供电电压的电隔离，需配备插件式变压器。目前可提供适用于 24、115 或 230 交流电压的插件式变压器。​
九、配件​

• VR-DR 安装套件​

• VM-3 测量连接管道​

• VM-2 室内测量连接件​

• VM-6 室外测量连接件​

• 8/6 毫米黄色 HT 塑料管（按米销售或提供 50 米卷材）​

• 双通集流阀（2-TK）​

• MFM-Panel（壁挂 / 柜门）安装套件​

• 导轨安装套件​

• 内置变压器（24、115、230 交流电压）​

十、主要产品及型号​
（一）差压变送器​

• MF-PFA：通用型​

• MF-FD：适配 HVAC 控制系统（低差压）​

• MF-PD：适配 HVAC 控制系统（低差压）​

• MF-P：适配 HVAC 控制系统（低差压）​

• MF-PFT：适配苛刻通风及洁净室​

（二）流量传感器​

• MFS-SS：不锈钢材质，测气流和速度（自平均皮托管）​

• MFS：高精度测气流和速度（皮托管）​

（三）其他配件​

• VM-5：冷凝水疏水阀（适配差压变送器安装）
