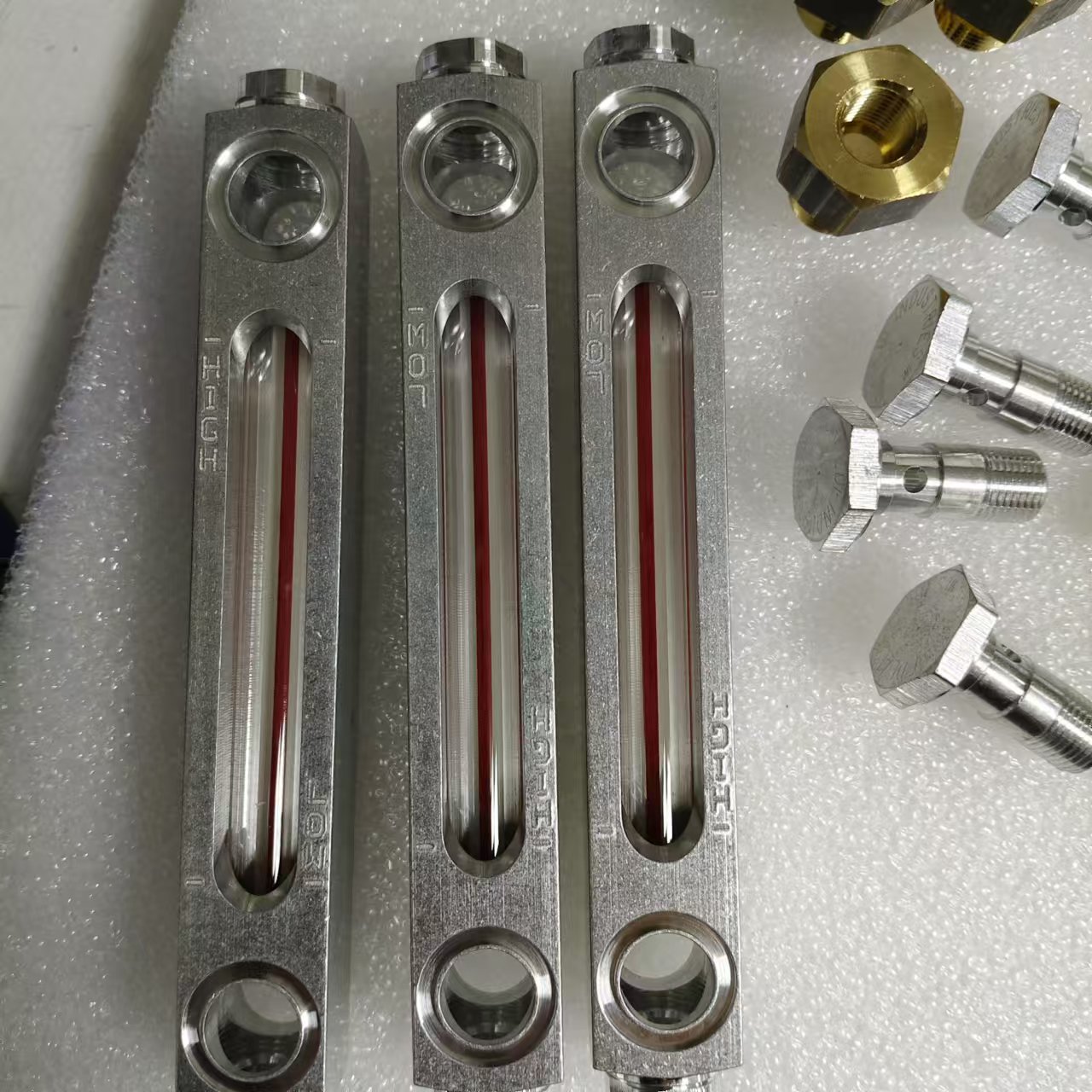

G607 系列前部安装闭路式液位计可从正面清晰观察液位，视镜内置红白背景刻度线（含高低液位标识），所有部件均固定在铝制阀体内。液位计配备黄铜管接头，可直接装配至 NPT 接头。
一、标准特性
前部安装设计
液位可从液位计正面观察（宽度 0.50 英寸）
视镜内置红白背景刻度线，提升观测清晰度
采用硼硅玻璃视镜
二、标准材质
铝制阀体及安装螺栓
黄铜管接头
丁腈橡胶（Buna N）密封件
适用于大多数液压油和机器润滑油
三、温度与压力等级
有关视镜开口及压力等级信息，请参阅第 RA-A1 页的附录 RA-1
其他工作条件下的温度等级，请参阅密封材质温度额定值（第 RA-A5 页的附录 RA-5）
四、注意事项
安装说明请参阅第 RA-A7 页的附录 RA-7
警告：不建议用于水、蒸汽、酸性流体、腐蚀性流体及挥发性流体
五、尺寸参数（单位：英寸 / 毫米）
表 1：主体尺寸
| A（英寸 / 毫米） | B（英寸 / 毫米） | C（英寸 / 毫米） |
|---|---|---|
| 3.00（76.20） | 1.50（38.10） | 4.62（117.35） |
| 4.00（101.60） | 2.50（63.50） | 5.62（142.75） |
| 5.00（127.00） | 3.50（88.90） | 6.62（168.15） |
| 6.00（152.40） | 4.50（114.30） | 7.62（193.55） |
| 7.00（177.80） | 5.50（139.70） | 8.62（218.95） |
| 8.00（203.20） | 6.50（165.10） | 9.62（244.35） |
| 9.00（228.60） | 7.50（190.50） | 10.62（269.75） |
| 10.00（254.00） | 8.50（215.90） | 11.62（295.15） |
| 11.00（279.40） | 9.50（241.30） | 12.62（320.55） |
| 12.00（304.80） | 10.50（266.70） | 13.62（345.95） |
表 2：管接头尺寸（NPTF）
| D（NPTF 螺纹规格） | E（英寸 / 毫米） | F（英寸 / 毫米） |
|---|---|---|
| 3/8-18 | 0.57（14.48） | 1.16（29.46） |
| 1/2-14 | 0.76（19.30） | 1.16（29.46） |
| 3/4-14 | 0.76（19.30） | 1.16（29.46） |
注：所有尺寸单位均为英寸（毫米）
六、订购选项代码
1. 阀体材质
| 代码 | 说明 |
|---|---|
| -A- | 铝制阀体（标准配置） |
| -B- | 黄铜阀体（可选配置） |
| -S- | 钢制阀体（可选配置） |
| -Y- | 不锈钢阀体（可选配置） |
2. 密封材质
| 代码 | 说明 |
|---|---|
| -1- | 丁腈橡胶（Buna N）密封件（标准配置） |
| -2- | 丁基橡胶密封件（可选配置） |
| -3- | 氟橡胶（Viton?）密封件（可选配置） |
| -4- | 乙丙橡胶密封件（可选配置） |
| -5- | 硅橡胶密封件（可选配置） |
3. 管螺纹尺寸代码
| 代码 | 说明 |
|---|---|
| -2- | 1/4 英寸外管螺纹 |
| -3- | 3/8 英寸外管螺纹 |
| -4- | 1/2 英寸外管螺纹 |
| -5- | 3/4 英寸外管螺纹 |
七、订购示例
型号：G607-06-A-1-4说明：G607 系列、安装中心距 6.00 英寸（152.40 毫米）、铝制阀体、丁腈橡胶密封件、1/2 英寸管螺纹
| 品牌： | LDI INDUSTRIES |
| 加工定制： | 否 |
| 型号： | G607-05-A-4-3 |
