订货数据

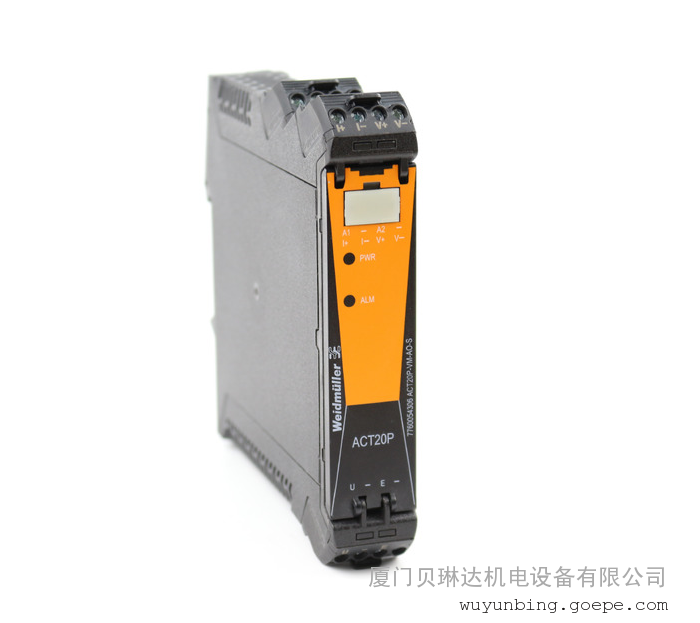

类型    ACT20P-VM-AO-S
订货号    7760054306
版本    信号变送器/隔离器, Input: AC/DC voltage
GTIN (EAN)    6944169749087
*小包装数    1 pc(s).
尺寸及重量
长度    114 mm
长度 (英寸)    4.488 inch
宽度    22.5 mm
宽度 (英寸)    0.886 inch
高度    117 mm
高度 (英寸)    4.606 inch
深    114.3 mm
深度 (英寸)    4.5 inch
净重    110 g
温度
湿度    5...95 %, 无凝结
工作温度    -25 °C...65 °C
存储温度    -40 °C...85 °C
输入
输入数    1
输入电压    UN1: 0…300 V AC, UN2: 0…125 V AC, UN2: 0…60 VDC, UN3: 0…150 VDC, UN3: 0
…300 V DC, UN4: 0…30 V DC, UN4: 0…300 VDC, UN5: 0…440 VDC, UN7: 0…60 VAC, UN8: 0…144
VAC, UN9: 0…300 VAC
输入电阻    1 MΩ±5%
输入频率    40…60 Hz, DC
输出
输出路数    1
输出电压，备注    0...10 V
输出电流    0(4)...20 mA
电压负载电阻    ≥ 10 kΩ
电流负载电阻    ≤ 500 Ω
总体说明
功耗    ≤ 100 mA @ 24 VDC, ≤ 120mA @ 24V AC
安装导轨    TS 35
温度系数    ≤ 200 ppm/K
电源电压    24…240 VUC (±10%)
精度    0.5 % FSR
绝缘    三路分离器, 输入/输出/电源之间
配置    带 FDT/DTM 软件
阶跃响应时间    < 300 ms
绝缘参数
EMC 标准    IEC 61000-6 /-2, IEC 61000-6-4, IEC 61326-1
抗冲击耐压    4 kV (1.2 / 50 μs) input - output/ supply, 6 kV (input - output), 1.2/50 µs
标准    EN 50178
污染等级    2
绝缘    三路分离器, 输入/输出/电源之间
绝缘电压 输入或输出/电源    2.2 kVAC, 1 分钟, 50 Hz
过压等级    III
额定电压    300 VAC (supply-output), 500 VAC (supply-input; input-output)
联接参数
联接类型    螺钉联接
*小拧紧力矩    0.4 Nm
*大拧紧力矩    0.6 Nm
额定连接下的压接范围    1.5 mm²
*小压接面积    0.5 mm²
*大压接面积    2.5 mm²
导线*小压接面积 AWG    AWG 30
导线*大压接面积 AWG    AWG 14
