订货数据
类型    ACT20C-AI-AO-MTCP
订货号    1334490000
GTIN (EAN)    4050118137675
*小包装数    1 pc(s).
尺寸及重量
长度    119.2 mm
长度 (英寸)    4.693 inch
宽度    22.5 mm
宽度 (英寸)    0.886 inch
深    113.6 mm
深度 (英寸)    4.472 inch
重量    180 g
净重    169 g
温度
湿度    0...95 % （无凝结）
工作温度    -20 °C...70 °C
存储温度    -20 °C...85 °C
通讯
RJ45 端口    10/100BaseT(X), 自动调整速率
寻址    DHCP 或手动调整
接口    RJ45: female- female, 类别5 至100 MHz, 用于 CBX200 的插头
配置    FDT/DTM （以太网或服务接口）
信号处理
传输功能    线性, 反选
协议    FDT/DTM, Modbus/TCP
条件监控    过程值：传感器值、输出值
诊断    设备状态, 短路（输入/输出）, 电缆断路（输入/输出）, 过载（传感器/输出）
限值监控    延迟和滞后可调的过程报警
输入
输入数    1
传感器电源    > 17 V DC 当20 mA
输入电压    0(2)…10 V
输入电流    0...20 mA, 4...20 mA
输出
输出路数    1
输出电压，备注    0...10 V
输出电流    0...20 mA, 4...20 mA
电压负载电阻    ≥ 10 kΩ
电流负载电阻    ≤ 500 Ω
总体说明
功耗    ≤ 3.5 W
安装导轨    TS 35
温度系数    ≤ 0.01 % / °C
电源电压    24 V DC ± 25 %
精度    < 0.15% *终值（+0.05% > 55°C）, 电流：1uA / 30uA（+10uA > 55°C）, 电压：1mV / 15mV （+5mV > 55°C）
绝缘    4 路隔离器, 输入/输出/电源/以太网之间
配置    FDT/DTM （以太网或服务接口）
绝缘参数
EMC 标准    EN 61326-1:2006
建议：    Namur NE43, Namur NE44, Namur NE107
标准    DIN EN 61010-1, EN 61326-1:2006
污染等级    2
绝缘    4 路隔离器, 输入/输出/电源/以太网之间
额定电压 ? 测试电压：功能接地点对输入 ? 输出    300Vrms / 1.1 kV rms 位于二次回路，基本绝缘
额定电压?测试电压：以太网接口至电源?功能接地至电源以太网接口提供功能地球    31.2 VDC / 0.9 kV rms 位于二次回路，基本绝缘
额定电压?测试电压：输入/输出到输出/输入?电源?以太网接口    300Vrms / 1.7 kV rms 位于二次回路，强化绝缘
联接参数
联接类型    螺钉连接/ RJ45插拔式连接器
*小拧紧力矩    0.4 Nm
*大拧紧力矩    0.6 Nm
额定连接下的压接范围    1.5 mm2
*小压接面积    0.5 mm2
*大压接面积    2.5 mm2
导线*小压接面积 AWG    AWG 30
导线*大压接面积 AWG    AWG 14
单股导线的*小压接面积    0.5 mm2
单股导线*大截面    2.5 mm2
产品信息
产品信息

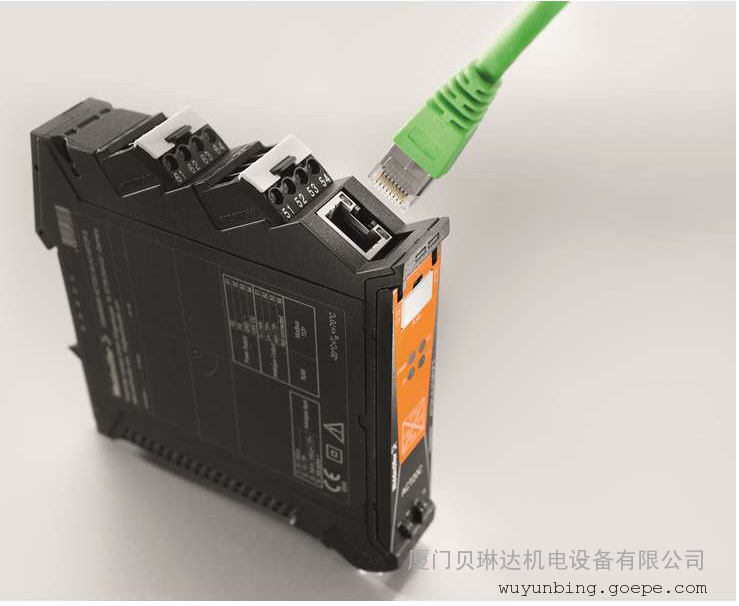

魏德米勒推出全新系列的信号变送器ACT20C。 这种转换器采用模块式的紧凑结构，配备有一个以太网连接，除了信号外，还能够提供传感器状态、信号处理以及布线方面的精确信息。
作为信号转换器，ACT20C能够隔离、测量以及转换模拟电流和电压信号，还能够通过 WI-Manager 软件或以太网网络直接进行配置。
该配置软件基于供应商独有的 FDT/DTM 技术。

ACT20C 专门设计用于过程自动化，以便向联网的设备连续转发测量值和状态信息。 在进行标准操作、
发生故障、维护或通过网络配置过程中，该转换器可以显示电流的状态。
发生故障时，ACT20C 能够提供有关故障分析的精确信息，从而提高系统的可用性。
技术数据    通过安装导轨总线 CH20M 任选电源
附件    CBX200 USB 配置适配器 - 8978580000
