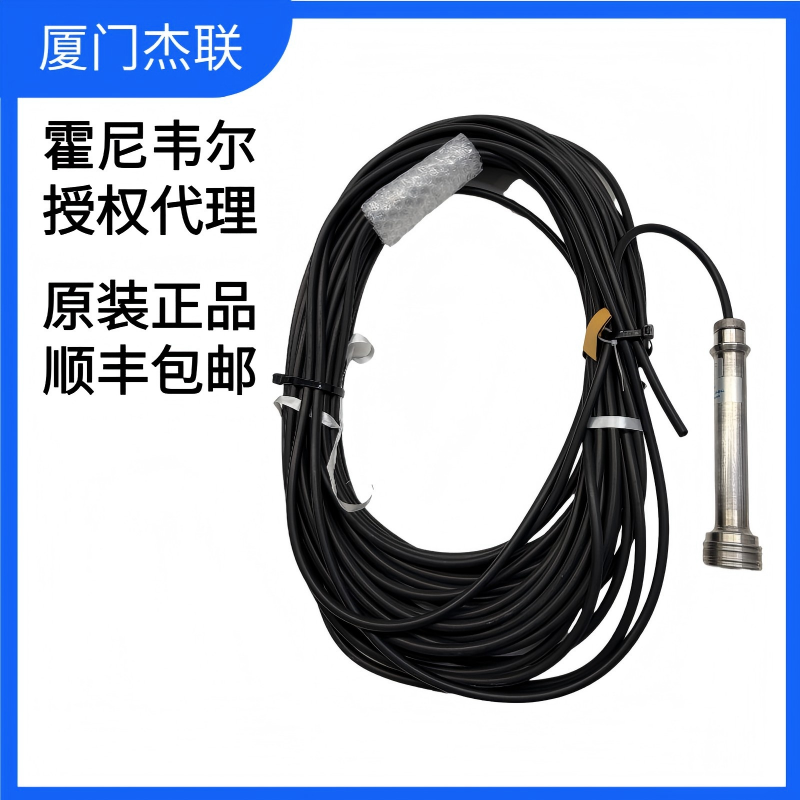

便携式密闭惰性气体取样器 HERMetic OXY

厦门市杰联仪器设备科技有限公司代理销售的霍尼韦尔 HERMetic OXY 系列是一款“本质安全型”便携式密闭惰性气体取样器，专为油轮、化学品船和岸罐在原油洗舱（COW）或进舱作业前快速测定氧含量而设计，可在不打开舱口的情况下完成甲板以下 1 m、舱中部及更深位置的气体采样，确保氧气浓度≤8 %（IMO 1978 决议附件 6.6 要求）。已取得国际海事组织（IMO）及各大船级社认可，广泛应用于全球油轮、化工船、FPSO 及陆地储罐。

 一、工作原理

1. 通过 1″ 快速接头将取样器与油轮或储罐的固定采样口连接；

2. 内置黄铜空心塞和耐油软管（15 m 或 30 m）伸至预定深度；

3. 打开阀门即可把舱内惰性气体（或任何其他气体）密闭抽入外接氧气分析仪；

4. 采样结束可用惰性气体反向吹扫软管，避免交叉污染并回收残气，全程无气体外泄。

 二、核心组成

- 快速接头：1″ 标准阴端，兼容船上 HERMetic 采样嘴；

- 耐油软管：Tanol 橡胶或不锈钢编织增强，可选 15 m / 30 m；

- 空心黄铜塞：保证取到代表性气样并防止液体倒灌；

- 截止阀：便于控制流量、吹扫和拆卸；

- 重量约3.8 kg(30m)，单人 1 min 内完成安装。

 三、型号与订货号

| 订货号 | 描述 | 软管规格 |

|--------|------|-----------|

| TS10009 | 主机（无软管） | 0 m |

| TS10011 | OXY 15 m Tanol hose 1″ | 15 m 橡胶 |

| TS10012 | OXY 30 m Tanol hose 1″ | 30 m 橡胶 |

| TS10070 | OXY 15 m Tanol hose St.St. 1″ | 15 m 不锈钢网增强 |

| TS10071 | OXY 30 m Tanol hose St.St. 1″ | 30 m 不锈钢网增强 |

 四、技术参数

- 防爆标志：Ex ia IIB T4 Ga（ATEX / IECEx）

- 材质：软管 Tanol 橡胶/不锈钢编织，接头黄铜镀镍

- 使用温度：-20 ℃ ~ +60 ℃

- *大耐压：0.5 MPa

- 重量：3.8 kg（含 30 m 软管）

- 适配分析仪：任何带 1/4″ 或 6 mm 接头、量程 0-25 %O? 的电化学氧分析仪（用户自备）

 五、典型应用场景

1. 原油洗舱（COW）前氧含量检测——甲板下 1 m、舱中部两点均需≤8 %；

2. 进舱热工、维修、检验前确认惰性状态；

3. 化学品船换舱前检测舱内氧气/烃气浓度；

4. FPSO、岸罐、成品油罐在收发油前后进行密闭气体采样；

5. 配合 HERMetic GT 系列液位尺、GTX Chem 采样器完成“液位-温度-采样-氧检”一站式作业。

 六、使用优势

- 本质安全：可在 0 区爆炸性气体环境带电作业；

- 真正零排放：采样-回气全程密闭，满足 VOC/NOx 环保新规；

- 单人操作：快速接头+轻量软管，3 min 完成采样；

- 免维护：无泵、无电池，只需年度防爆认证复检；

- 全球服务：Honeywell Tanksystem 在 60 余港口设有标定与备件中心。

 七、符合规范

- IMO 1978 决议附件 6.6（原油洗舱氧浓度限制）

- IMO ISGOTT、OCIMF 指南

- ATEX Directive 2014/34/EU、IECEx 认证

- 各大船级社（DNV、ABS、BV、CCS、LR、NK）型式认可

八、供应商信息及参考价

1. 代理商：厦门市杰联仪器设备科技有限公司
2. HERMetic OXY-TS10012 具体价格以合同协议为准（参考价￥16,000）
