BARKSDALE（巴士德）是一家专注于
流体控制与测量技术的国际领先企业，成立于
1949 年，总部位于
美国加利福尼亚州洛杉矶，并在
德国赖歇尔海姆设有制造工厂，全球分销商网络覆盖工业领域核心市场。作为 **Crane Co.（纽约证券交易所代码：CR）** 的子公司，其依托母公司的多元化工业资源，在液压、气动、制冷及工业自动化领域提供高精度、高可靠性的解决方案。
核心业务与产品
1. 产品线
- 压力控制：机械 / 电子压力开关、压力变送器（精度 ±0.5% FS）、差压开关（适用于 0.5~20000 psi 高压场景）。
- 温度控制：防爆型温度开关（-54°C 至 + 204°C）、紧凑型温度传感器（响应时间 < 1 秒）。
- 液位与流量：浮球液位开关、超声波液位计、涡轮流量计（重复性 ±0.25%）。
- 阀门与执行器：Shear-Seal® 手动控制阀（防泄漏设计）、比例控制阀（用于精密液压系统）。
- 工业物联网（IIoT）：支持 IO-Link 协议的智能传感器，可实现远程监控与数据分析。
2. 技术优势
- 极端环境适应性：产品通过ATEX、IECEx 防爆认证，可在石油钻井平台、化工车间等危险区域稳定运行。
- 高精度与耐用性：压力开关机械寿命达 100 万次以上，温度开关重复性误差≤±1%。
- 定制化能力：支持参数微调、特殊接口设计，例如为汽车测试设备定制耐振动压力传感器。
应用领域
- 能源与化工：石油管道压力监测、海上钻井平台液压控制、LNG 储罐液位管理。
- 汽车制造：生产线夹具压力控制、发动机测试台架流量监测。
- 交通运输：商用车空气悬架高度控制阀（降低油耗 10%）、工程机械液压系统安全保护。
- 医疗设备：医疗气体压缩机压力调节、灭菌设备温度监控。
- 食品加工：无菌灌装线液位控制、高温杀菌设备压力联锁。
行业地位与认证
- 标准制定：参与API 670（机械保护系统）、ISO 10770（液压传动）等国际标准制定。
- 质量认证：通过ISO 9001:2015（质量管理）、IATF 16949:2016（汽车行业）、ISO 14001:2015（环境管理）认证。
- 客户认可：服务于博世、西门子、卡特彼勒等全球 500 强企业，在移动液压领域市占率超 25%。
典型案例
- 德国某汽车工厂：采用 BARKSDALE 压力开关监测冲压机液压系统，通过实时压力反馈将设备故障率降低 40%。
- 美国页岩气项目：在 - 40°C 环境中使用防爆型温度开关，确保井口设备安全运行。
- 中国高铁制动系统：定制化差压传感器用于监测制动缸压力，响应时间 < 50ms，保障列车制动可靠性。
*新发展
- 数字化转型：推出支持IIoT的智能传感器，可通过 IO-Link 协议与 PLC 或云端平台无缝对接，帮助客户实现预测性维护。
- 可持续技术：开发低功耗型压力变送器（功耗 < 10mW），助力绿色工厂建设。

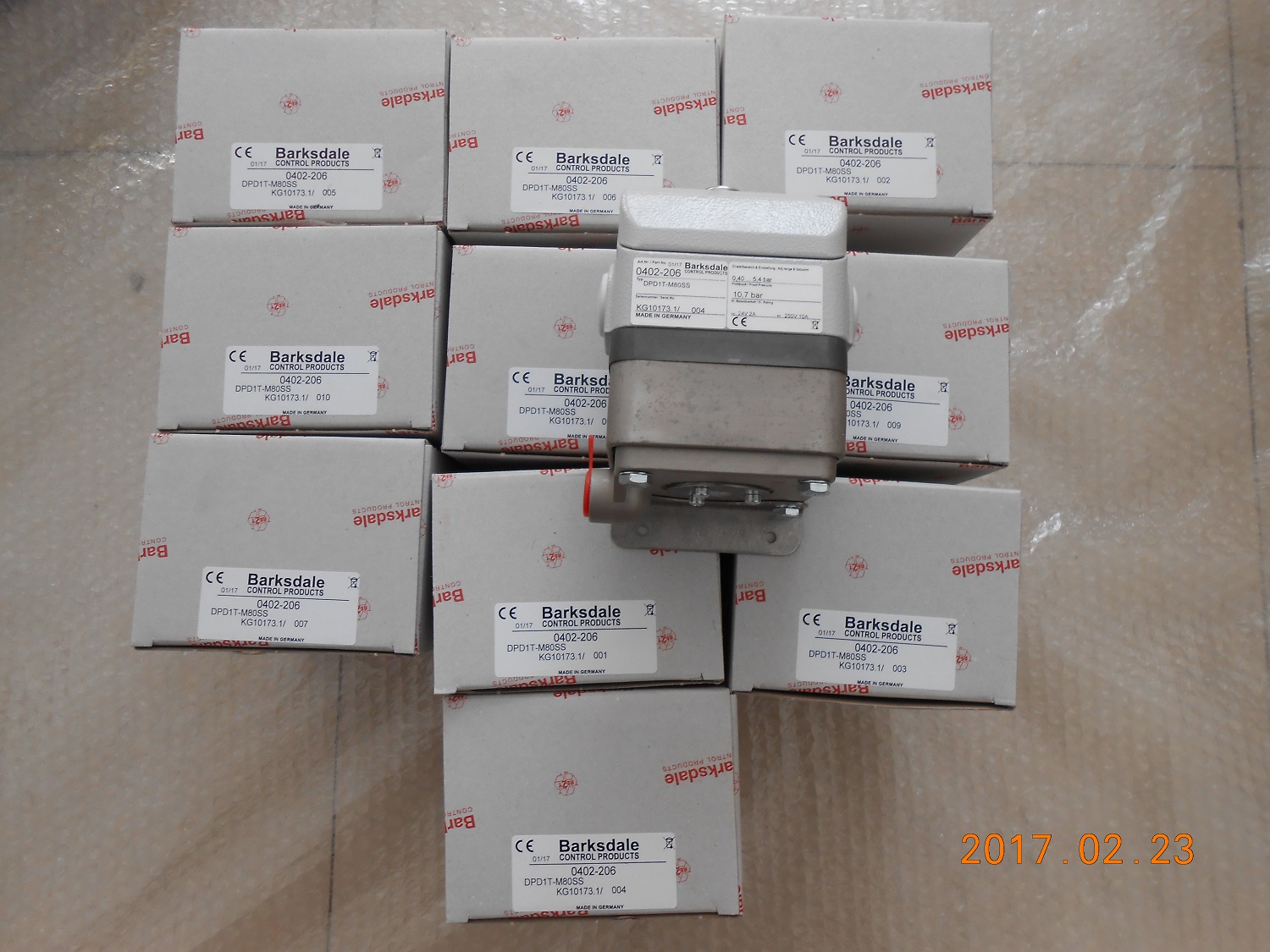

BARKSDALE 压力开关
0402-206 DPD1T-M80SS 是一款专为工业环境设计的双设定点压力控制设备，具备高精度、高可靠性和灵活配置能力。以下从技术参数、工作原理、应用场景及操作特性等方面展开详细说明：
一、核心技术参数
- 压力范围
- 测量范围：0~1000 psi（约 0~6.9 MPa）
- *大工作压力：1600 psi（约 11 MPa）
- 设定点精度：±1% 满量程（典型值）
- 重复性误差：≤0.5% 满量程
- 材料与结构
- 接液部件：17-4PH 不锈钢（膜片）、304 不锈钢（阀体）
- 外壳材质：304 不锈钢（NEMA 4/IP65 防护等级）
- 密封材料：氟橡胶（Viton），耐腐蚀性强
- 电气特性
- 触点容量：3A @ 250 VAC（银触点）/ 0.1A @ 125 VAC（金触点）
- 电气接口：3 导体屏蔽电缆（3 英尺 / 1 米），支持 M12 插头扩展
- 防护等级：NEMA 4（防尘防水）、IP65/67/68
- 认证与合规
- 安全认证：UL/cULus（CSA）认证
- 防爆认证：可选 ATEX 认证（需定制）
二、工作原理与功能设计
- 双设定点控制逻辑
- 独立阈值配置：支持两个独立压力阈值（如高压报警和低压保护），通过外部旋钮实现 ±10% 范围内的连续调节4。
- 死区控制：每个设定点可设置独立的回差（如 10%~50% 量程），避免压力波动导致的误动作。
- 机械式触发机制
- 感压元件：采用高精度膜片式传感器，通过压力差推动连杆机构触发微动开关24。
- 动作响应：压力达到设定值时，微动开关在 0.01 秒内完成通断切换，支持高频循环（≤100 次 / 分钟）。
- 防篡改与抗干扰设计
- 外部调节锁定：配备防篡改旋钮盖，防止非授权人员修改设定值。
- EMI/RFI 屏蔽：内置金属屏蔽层，有效抑制电磁干扰。
三、典型应用场景
- 液压与气动系统
- 液压泵保护：当油压超过 1500 psi 时触发停机，防止管路爆裂。
- 气动阀门控制：在气压低于 30 psi 时启动备用气源，确保系统连续性。
- HVAC 与制冷设备
- 空调压缩机保护：监测制冷剂压力，当高压侧超过 400 psi 或低压侧低于 20 psi 时报警。
- 冷却塔水位控制：通过差压监测实现补水阀的自动启停。
- 化工与石油天然气
- 反应釜压力监控：在 0~800 psi 范围内设置上下限，防止超压引发安全事故。
- 输油管道泄漏检测：通过差压开关实时监测上下游压力变化，响应时间≤0.5 秒。
- 水处理与灌溉
- 反渗透系统保护：当进水压力低于 50 psi 时停止高压泵，避免膜元件损坏。
- 喷灌系统压力调节：在 0~120 psi 范围内自动调节水泵转速，实现节能运行。
四、操作与维护要点
- 安装指南
- 管路连接：采用 1/4"-18 NPT 外螺纹接口，建议使用聚四氟乙烯密封带确保无泄漏。
- 安装位置：垂直安装于振动较小的管段，避免直接冲击和高温环境（工作温度 - 40℃~85℃）。
- 参数设置
- 阈值校准：使用压力校验仪（如 Druck DPI 610）逐步加压，调节旋钮至目标值（精度误差≤±1%）。
- 回差设置：通过内部弹簧预紧力调节，顺时针旋转增大回差，逆时针减小。
- 故障排查
- 误动作：检查管路是否存在振动或压力波动，建议加装阻尼器。
- 触点粘连：定期清洁触点（使用无水乙醇），并检查负载是否超过额定电流。
五、与竞品对比优势
| 特性 |
BARKSDALE DPD1T-M80SS |
西门子 7MF4433 |
横河 EJA530A |
| 双设定点灵活性 |
独立调节，支持差压 / 表压切换 |
需通过软件配置，仅支持表压 |
仅单设定点，差压需额外模块 |
| 抗振性能 |
膜片式结构，耐受 5g 振动 |
电容式传感器，易受振动干扰 |
陶瓷传感器，抗振性中等 |
| 温度漂移 |
±0.2%FS/10K |
±0.5%FS/10K |
±0.3%FS/10K |
| 防爆等级 |
可选 ATEX Zone 1/21 |
仅 ATEX Zone 2/22 |
无防爆认证 |
| |
|
|
|
六、选型与定制建议
- 标准配置：
- 压力范围：0~1000 psi
- 输出类型：双 SPDT 继电器
- 接口：1/4"-18 NPT 外螺纹
- 防护等级：NEMA
- 可选定制：
- 压力范围：0~3000 psi（需注明量程代码）
- 触点类型：镀金触点（适用于低电压信号）
- 防爆认证：ATEX Ex d IIC T6 Gb（需额外付费）
- 电气接口：M12-4 针插头（替代电缆出线）
- 注意事项：
- 避免在含氯介质中使用（可能腐蚀不锈钢）。
- 长期高压环境建议选择 17-4PH 不锈钢膜片（承压能力提升 30%）。
七、典型故障处理流程
| 故障现象 |
可能原因 |
解决方案 |
| 无输出信号 |
触点烧蚀 / 线路断路 |
更换触点模块 / 检查接线 |
| 误动作频繁 |
回差设置过小 / 管路振动 |
增大回差 / 加装阻尼器 |
| 压力显示异常 |
传感器堵塞 / 膜片损坏 |
清洁传感器 / 更换膜片 |
| 外壳带电 |
接地不良 |
检查接地线是否连接牢固 |
以下列举部分产品型号
一、机械式压力开关
1. 差压开关（Differential Pressure Switches）
- DPD1T/DPD2T 系列：
- 核心功能：监测两个压力源的差值，支持单设定点（DPD1T）或双设定点（DPD2T）。
- 技术参数：
- 压力范围：0.03~300 psi（0.002~20.7 bar），设定点范围 0.03~150 psi（0.002~10.3 bar）。
- 精度：±0.5% 全量程，重复性误差 <±1%。
- 接口：1/8" NPT 内螺纹，可选不锈钢材质（如 DPD1T-A80SS）。
- 应用场景：过滤器堵塞监测、泵组保护、制冷系统压力平衡控制。
- 典型型号：
- DPD1T-A80SS：80 psi 差压范围，不锈钢接口，适用于腐蚀性介质。
- DPD2T-A150SS：150 psi 差压范围，双设定点，用于复杂系统多级保护。
2. 普通压力开关（General Pressure Switches）
- D1T/D2T 系列：
- 核心功能：监测单一压力值，支持单设定点（D1T）或双设定点（D2T）。
- 技术参数：
- 压力范围：0.5~150 psi（0.03~10.3 bar），真空范围 -30~0 inHg。
- 精度：±0.5% 全量程，NEMA 4 防护等级。
- 接口：1/4" NPT 内螺纹，可选防爆认证（如 D2T-H2SS）。
- 应用场景：液压系统压力上限报警、润滑系统低压保护、气动阀门驱动。
- 典型型号：
- D1T-H80SS：80 psi 压力范围，不锈钢外壳，用于工业设备。
- D2T-H2SS：2 psi 低压范围，双设定点，适配医疗设备或精密仪器。
- E1S/E1H 系列：
- 核心功能：经济型活塞式压力开关，支持真空至 500 psi（34.5 bar）。
- 技术参数：
- 精度：±2% 全量程，NEMA 4 防护，可选防爆设计。
- 接口：1/8" NPT 内螺纹，紧凑型结构（如 E1H-H90）。
- 应用场景：HVAC 系统空气压力监测、灌溉设备流量控制、发动机油压报警。
- 典型型号：
- E1H-H90：90 psi 压力范围，带锁定旋钮，防止误操作。
- E1S-H-VAC：真空范围 -30~0 inHg，用于真空泵保护。
3. Bourdon 管压力开关
- B1T/B2T 系列：
- 核心功能：高精度机械开关，适用于高压场景（*高 18,000 psi）。
- 技术参数：
- 精度：±1% 全量程，NEMA 4 防护，可选防爆认证。
- 接口：1/4" NPT 内螺纹，不锈钢材质（如 B2S-B48SS）。
- 应用场景：石油化工高压管道、液压机过载保护、压缩机排气压力控制。
- 典型型号：
- B1T-B18KSS：18,000 psi 高压范围，用于油气行业。
- B2T-B48SS：4,800 psi 压力范围，双设定点，适配工业自动化。
4. 紧凑型压力开关
- 系列 7000/8000/9000：
- 核心功能：模块化设计，支持高压（*高 8,700 psi）和快速响应。
- 技术参数：
- 压力范围：5.8~8,700 psi（0.4~600 bar），NEMA 4X 防护。
- 接口：1/4" NPT 内螺纹，可选不锈钢或黄铜材质。
- 应用场景：移动液压设备、工程机械、测试台架。
- 典型型号：
- 7000-01-01：3,000 psi 压力范围，通用型。
- 8000-02-02：8,700 psi 高压范围，适配重型机械。
5. 防爆压力开关
- 9681X/9692X 系列：
- 核心功能：ATEX/IECEx 认证，适用于爆炸性气体环境。
- 技术参数：
- 压力范围：1~500 psi（0.07~34.5 bar），NEMA 4X 防护。
- 接口：1/8" NPT 内螺纹，不锈钢材质。
- 应用场景：油气开采、化工反应釜、制药车间。
- 典型型号：
- 9681X-A50SS：50 psi 压力范围，防爆设计。
- 9692X-A500SS：500 psi 压力范围，用于高压防爆环境。
二、电子式压力开关
BPS3000 系列
- 核心功能：智能型电子压力开关，支持 IO-Link 通信，工业 4.0 兼容。
- 技术参数：
- 压力范围：-1~600 bar（-14.5~8,700 psi），精度 ±0.5%。
- 输出：4~20 mA 模拟信号 + 双 SPDT 触点，支持远程参数配置。
- 接口：1/4" NPT 内螺纹，IP65/IP67 防护。
- 应用场景：自动化产线压力闭环控制、智能工厂数据采集、复杂系统多参数监测。
- 典型型号：
- BPS3000-01-01：基础型，0~10 bar 压力范围。
- BPS3000-03-03：高压型，0~600 bar 压力范围，带防爆认证。
三、特殊环境专用型号
1. 高温压力开关
- P1H 系列：
- 核心功能：耐温达 200℃，适用于燃气轮机、熔炉等高温设备。
- 技术参数：
- 压力范围：0.5~1,600 psi（0.03~110 bar），不锈钢活塞结构。
- 接口：1/4" NPT 内螺纹，可选防爆认证。
- 典型型号：P1H-H1600SS：1,600 psi 压力范围，高温环境专用。
2. 真空压力开关
- VCD1H/VCD2H 系列：
- 核心功能：监测真空度，支持 -30~0 inHg 范围。
- 技术参数：
- 精度：±0.5% 全量程，NEMA 4 防护。
- 接口：1/4" NPT 内螺纹，不锈钢材质。
- 应用场景：真空镀膜设备、半导体制造、实验室真空泵。
- 典型型号：VCD1H-H30SS：30 inHg 真空范围，适配精密仪器。
