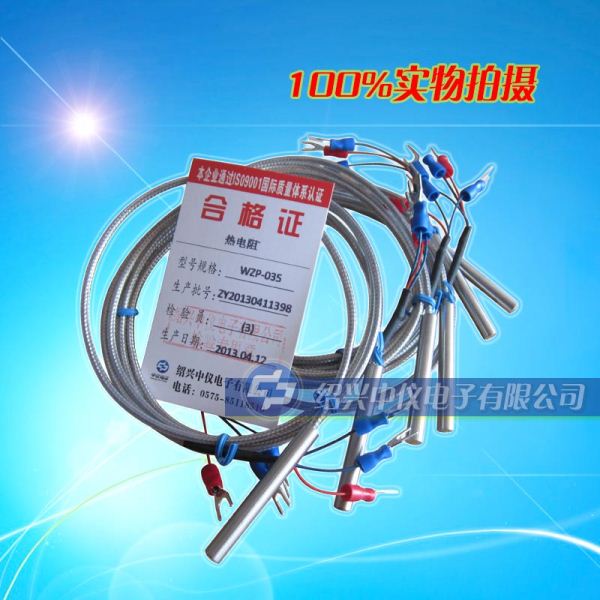

PT100热电阻通常和绍兴中仪生产的显示控制仪、无纸记录仪及电子计算机等配套使用。直接测量各种生产过程中的-200℃～500℃范围内液体，蒸汽和气体介质以及固体表面温度。
工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
特点
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；
技术参数
产品执行标准：IEC751、JB/T8623-1997、JB/T8622-1997。
偶丝直径材料
| 偶丝形式 | 单支式 | 双支式 |
|---|---|---|
| 套管直径 | Φ3 Φ4 Φ5 Φ6 Φ8 | Φ4 Φ5 Φ6 Φ8 |
| 套管材质 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
常温绝缘电阻
PT100热电阻在环境温度为15～35°C，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
测温范围及温差
| 型号 | 分度号 | 测温范围°C | 精度等级 | 允差 |
|---|---|---|---|---|
| WZPK | Pt100 | -200-+500 | A级 | ±（0.15+0.002 ltl） |
| WZPK | Pt100 | -200-+500 | B级 | ±（0.30+0.005ltl） |
热响应时间
| 套管直径 | 热响应时间 |
|---|---|
| Ф3 | ≤3 |
| Ф4 | ≤5 |
| Ф5 | ≤8 |
| Ф6 | ≤12 |
| Ф8 | ≤15 |
型号表
| 产品型号 | 分度号 | 温度范围 ℃ | 精度等级 | 安装固定装置 |
|---|---|---|---|---|
| WZPK-193 | Pt100 | -200～+500 |
A级PT100热电阻 |
无固定装置 |
| WZPK-194 | ||||
| WZPK-195 | ||||
| WZPK-196 | ||||
| WZPK-198 | ||||
| WZPK2-194 | ||||
| WZPK2-195 | ||||
| WZPK2-196 | ||||
| WZPK2-198 | ||||
| WZPK-293 | 固定卡套螺纹 | |||
| WZPK-294 | ||||
| WZPK-295 | ||||
| WZPK-296 | ||||
| WZPK-298 | ||||
| WZPK2-294 | ||||
| WZPK2-295 | ||||
| WZPK2-296 | ||||
| WZPK2-298 | ||||
| WZPK-393 | 可动卡套螺纹 | |||
| WZPK-394 | ||||
| WZPK-395 | ||||
| WZPK-396 | ||||
| WZPK-398 | ||||
| WZPK2-394 | ||||
| WZPK2-395 | ||||
| WZPK2-396 | ||||
| WZPK2-398 | ||||
| WZPK-493 | 固定卡套法兰 | |||
| WZPK-494 | ||||
| WZPK-495 | ||||
| WZPK-496 | ||||
| WZPK-498 | ||||
| WZPK2-494 | ||||
| WZPK2-495 | ||||
| WZPK2-496 | ||||
| WZPK2-498 | ||||
| WZPK-593 | 可动卡套法兰 | |||
| WZPK-594 | ||||
| WZPK-595 | ||||
| WZPK-596 | ||||
| WZPK-598 | ||||
| WZPK2-594 | ||||
| WZPK2-595 | ||||
| WZPK2-596 | ||||
| WZPK2-598 |
| 品牌： | 绍兴中仪 |
| 型号： | WZP-PT100 |
| 加工定制： | 是 |
| 类型： | PT10 |
| 温度范围： | 0-650 ℃ |
| 测量精度： | 0.01 ℃ |
| 输出信号： | PT100 |
| 工作电压： | DC24V V |
