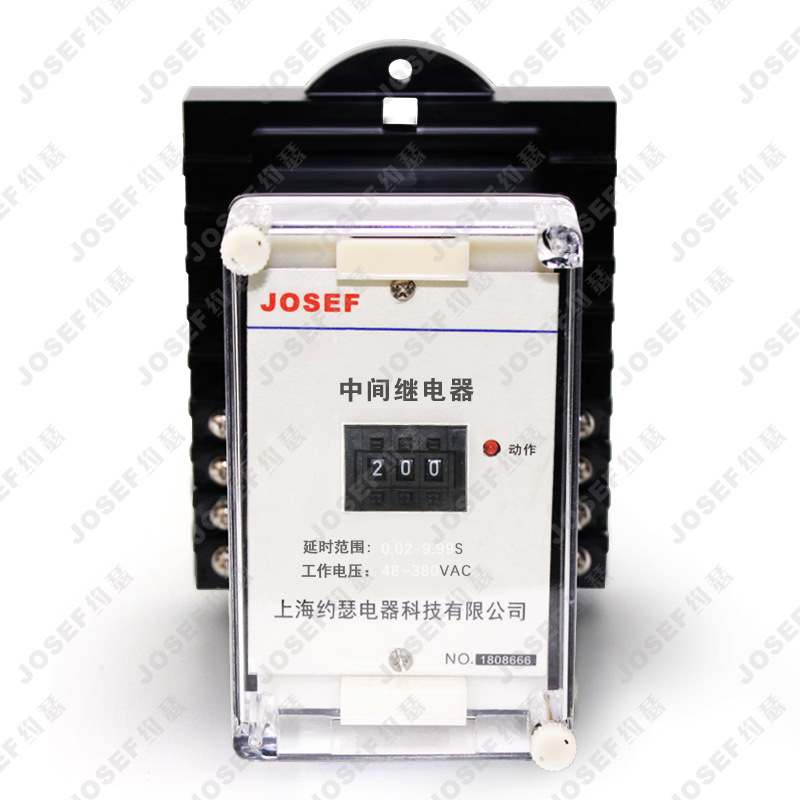

系列型号：

JZS-7/321静态可调延时中间继电器；JZS-7/341静态可调延时中间继电器；

JZS-7/322静态可调延时中间继电器；JZS-7/342静态可调延时中间继电器；

JZS-7/323静态可调延时中间继电器；JZS-7/343静态可调延时中间继电器；

JZS-7/324静态可调延时中间继电器；JZS-7/344静态可调延时中间继电器；

JZS-7/325静态可调延时中间继电器；JZS-7/345静态可调延时中间继电器；

JZS-7/326静态可调延时中间继电器；JZS-7/346静态可调延时中间继电器；

JZS-7/327静态可调延时中间继电器；JZS-7/347静态可调延时中间继电器；

JZS-7/349B静态可调延时中间继电器；JZS-7/3201静态可调延时中间继电器；

JZS-7/3401静态可调延时中间继电器；JZS-7/3202静态可调延时中间继电器；

JZS-7/3402静态可调延时中间继电器；JZS-7/3203静态可调延时中间继电器；

JZS-7/3403静态可调延时中间继电器；JZS-7/3204静态可调延时中间继电器；

JZS-7/3404静态可调延时中间继电器；JZS-7/3205静态可调延时中间继电器；

JZS-7/3405静态可调延时中间继电器；JZS-7/3206静态可调延时中间继电器；

JZS-7/3406静态可调延时中间继电器；JZS-7/3207静态可调延时中间继电器；

JZS-7/3407静态可调延时中间继电器；JZS-7/3208静态可调延时中间继电器；

JZS-7/3408静态可调延时中间继电器；JZS-7/3209静态可调延时中间继电器；

JZS-7/3409静态可调延时中间继电器；JZS-7/32010静态可调延时中间继电器；

JZS-7/34010静态可调延时中间继电器；JZS-7/32011静态可调延时中间继电器；

JZS-7/34018静态可调延时中间继电器；JZS-7/34011静态可调延时中间继电器；

JZS-7/34019静态可调延时中间继电器；JZS-7/34021静态可调延时中间继电器；

1 用途
用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

2 型号命名

3 主要性能

本系列产品为静态储能延时型中间继电器，通电瞬间电容储能，继电器通过数字电路根据用户设定去控制中间继电器断开或动作，从而达到延时目的。具有下列特点：

1、采用高性能密封继电器。防潮，防尘，不断线，可靠性高。

2、继电器动作后有灯光指示，有电源指示。

3、继电器的电气寿命和机械寿命长。

4、触点容量大，触点接触电阻小。

5、绝缘耐压水平高。

4 技术条件

4.1 环境基准条件 4.2 正常使用条件

环境温度：20℃±2℃ 环境温度：-25℃～+40℃

相对湿度：45％～75％ 环境相对湿度：不大于90％

大气压力：80Kpa～106Kpa 大气压力：80Kpa～110Kpa

存储和运输过程中的极限温度：-25℃～+75℃

使用地点的海拔高度：不高于2500米

使用环境的周围介质无爆危险品；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。4.3 继电器额定值

额定电压值：6V，12V，24V，48V，110V，220V AC、DC；380VAC。

4.4 触点容量 在电压不大于250V，功率因数COSφ为1.0的交流电路中，可分断10A。

直流：普通型：接通DC220V，10A；断开DC220V，τ=5mS，50W负载。

B型：接通DC220V，10A；断开DC250V，τ=5mS，500W大容量触点，极限容量为1500W。4.5 保持值 0.7～1.2倍额定电压，动作延时≤20mS，小可调返回延时≤20mS。

4.6 功耗

在额定电压下不大于5W。

4.7 绝缘电阻

用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。

4.8 绝缘耐压

各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟，无击穿。

4.9 电寿命

A型：DC250V回路，切断电流τ=5mS，50W，10次以上；

B型：DC250V回路，切断电流τ=5mS，500W，10次以上；1500W，10次以上。4

4.10 机械寿命

触点无负荷300万次以上。

4.11 延时范围 1类延时：15mS～3S；2类延时：15mS～5S；3类延时：15mS～10S；(JZS-7/6（7）除外）。

无特殊申明的，均按1类延时做。
5、内部接线图

6、外形及安装开孔尺寸图

7 订货须知

定货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
