JOSEF约瑟电流继电器 0.2~9.9A AC/DC220V 用于变压器JDL-1002B

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥135.00

上海青浦区

上海约瑟电器有限公司

3年

指数：75

工商已认证

店铺推荐

图文详情
产品参数

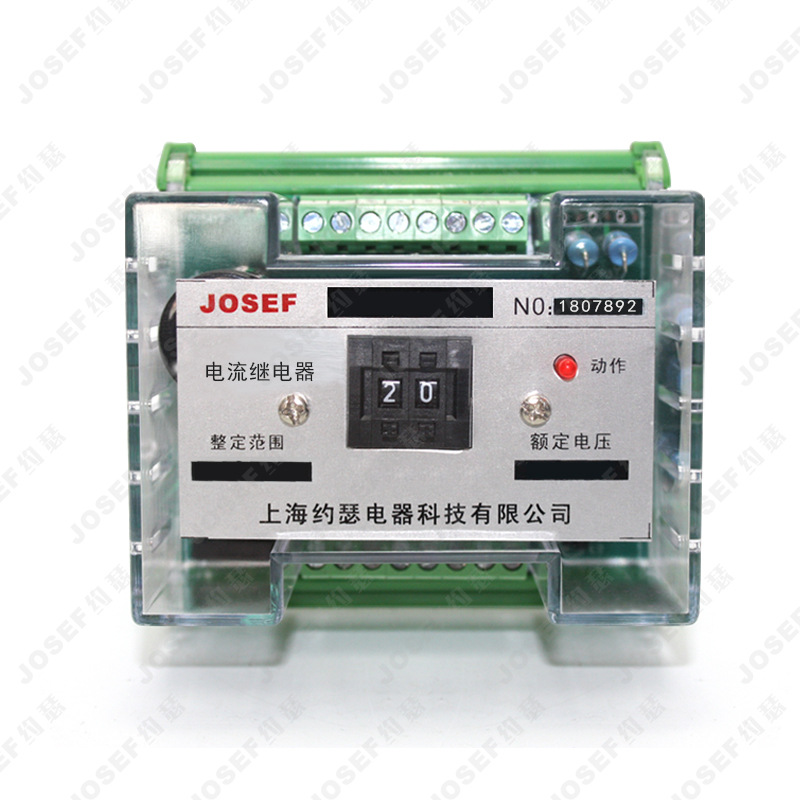

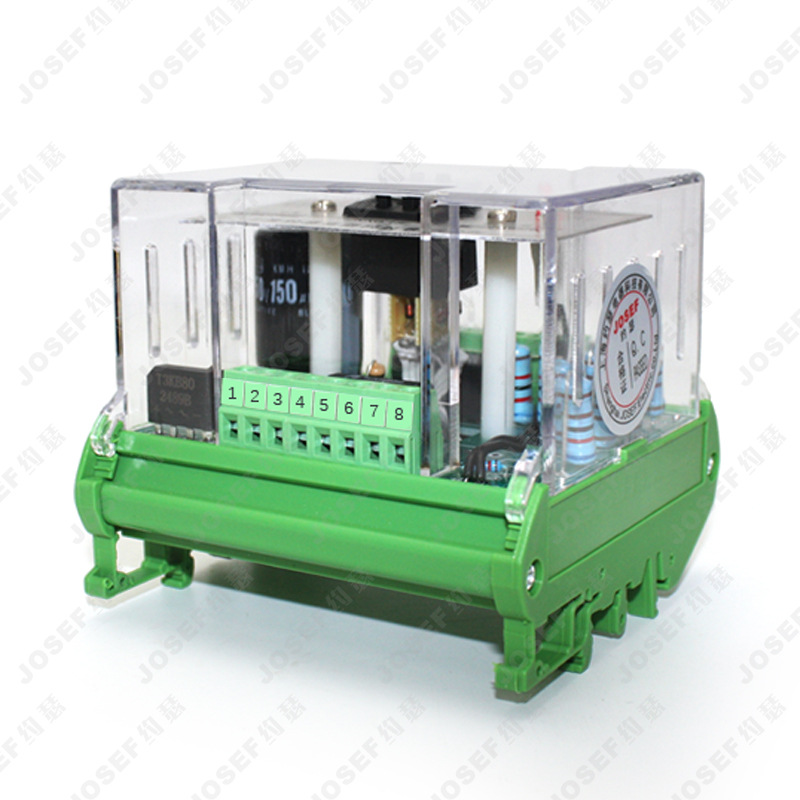

JDY(L)电压(电流)继电器
1用特点
JDY(L)电压(电流)继电器(端子排型以下简称继电器)作为继电保护元件，主要用于继电保护线路中，作为过电压(电流)保护或低电压闭锁的动作元件。本继电器为集成电路静态型端子排继电器，因而精度高、功耗小、动作时间快、返回系数高、整定直观方便、整定范围宽、体积小、安装方便，可以替代更换电磁型电压(电流)继电器
2原理说明
本申器为静态型端子排继电器，采用进口集成电路。继电器主要由电压(电流)形成定值整定、整流、滤波、逻辑判别、出口等回路组成，该继电器有足够宽的电压整定范围3~400V(有辅助电源)内任意整定:电流整定范围(0.5~5A，210A)也在较宽范围内可调该继电器内部电路均采用集成电路电子技术构成,采用数字式拨码开关来调节动作整定值。
3主要技术数据
1)电压型:
电压整定范围:有辅助电源:3V~400V:无辅助电源:15V~260V:60V~400V。整定值误差不大于士3%。
两种规格:有辅助电源、无辅助电源。辅助电源电压等级:交流:220Y，110V;直流:220Y，110V:
辅助电压允许变化范围:0.8~1.1倍的额定值
2电流型:(无需辅助电源)
TDL-1口A:0.5A~5A
TDL-1口B:2A~10A。
误差和变差不大于整定值的士2%:级差0.1A。3)触点形式:220(2 动合2动断)，002(2 转换)，11(1 动合1动断)001(1 转换)4)动作电压(电流):动作电压(电流)可在数码开关电压(电流)整定范围内选择 (机内设有整定电位器，用户可自行调整设定到确切的定值)。5)动作时间:
12倍整定值的动作时间不大于30ms;
2倍整定值的动作时间不大于20ms。
6)返回时间:返回时间不大于20ms
7) 返回系数:电压型:返回系数过电压不小于 0.85;欠电压不大于 .2。电流型:返回系
数不小于 0.98)触点容量:继电器触点可长期接通 5A(交直流均可)，分断容量在直流电压不超过 250V,电流不超过2A，时间常数为5士075ms的电感性负载的直流电路中为50W。9)功耗:交流回路功耗小于05VA。
10)抗干扰性能:继电器的抗干扰性能应符合GB6162-85《静态继电保护装置的电气干扰试
验》的有关要求。
4正常工作条件
1)温度:-10C~+50C
2)相对湿度:不大于90%3)大气压力:80~110Kpa
4)周围环境:继电器不受太阳直射或雨水冲洗，空气中不含有导致金属腐蚀或绝缘损坏的气体、尘露。继电器在工作时不允许振动，搬运过程中不允许撞击。
JDL系列电流继电器型号：
电流继电器 JDL-1001B 0.03~0.99A 电源AC220V 导轨式安装
电流继电器 JDL-1002B 0.2~9.9A AC/DC220V
电流继电器 JDL-1002AL AC220V 0~5A
电流继电器 JDL-1220A DC220V 导轨式安装
电流继电器 JDL-11 10A整定范围0.5-5A,辅助电源220V

品牌：	JOSEF约瑟
型号：	JDL-1002B
应用领域：	变压器
触点切换电流：	220
额定电压：	250
额定电流：	2
