一、系统功能与作用
‌温度控制‌
通过监测炉顶煤气温度（通常设定值≥280℃），自动或手动启动喷水降温，使温度稳定在110-250℃安全范围，避免高温损坏除尘布袋或引发爆炸27。
‌雾化防堵‌
采用氮气辅助雾化技术，确保水滴粒径≤200μm，减少管道堵塞风险，同时防止煤气倒流至冷却水管（设有止回阀）25。
‌安全保障‌
抑制煤气湿度过高导致管道黏结，并通过氮气稀释煤气浓度，提升停炉操作安全性58。
二、系统核心组件

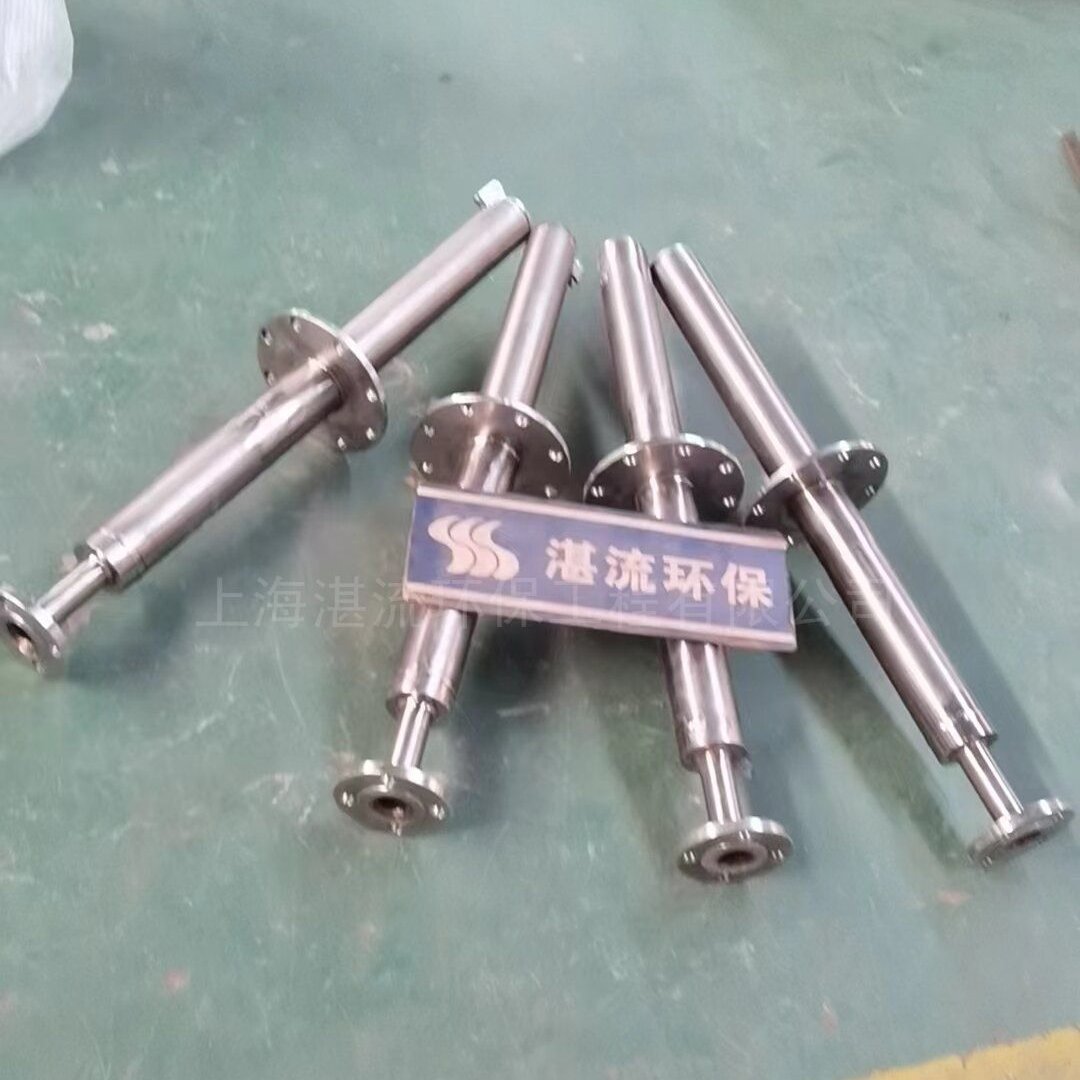

‌喷枪装置‌
材质：耐高温不锈钢（如CP40-L型喷枪）4。
参数：单枪水量8-12m³/h，水压0.5-1.2MPa，氮气消耗量125-235Nm³/h4。
改进方案：采用自动伸缩式防堵喷枪，雾化效率提升15m³/h以上5。
‌控制单元‌
PLC控制：西门子S7-300系列为核心，集成HMI界面实时显示水压、流量、温度及报警信息24。
阀组调节：气动球阀与分流阀组联动，动态调整喷枪开启数量以匹配降温需求24。
‌管路与监测‌
水路：配置过滤器、电磁流量计及压力变送器，确保水质与流量稳定4。
气路：立氮气管道系统，气压稳定在0.4-0.5MPa4。
三、操作模式
‌自动控制‌
温度传感器实时反馈数据至PLC，超自动触发喷水阀开启，形成闭环调控27。
‌手动干预‌
支持远程人工操控喷水阀启停，应对突发工况或设备调试需求24。
四、技术优化方向
‌防堵设计‌：增加伸缩式喷枪结构，避免粉尘沉积堵塞枪头5。
‌能效提升‌：通过氮气增强雾化均匀性，减少水资源浪费5。
