嘉银机械手夹具感应开关微动/磁性开关系列是专为工业自动化设备设计的磁性感应开关，包括AN-07R、AN-07D、AN-20R、AN-21R等多种型号。该系列产品采用磁簧管技术，通过检测磁场变化实现开关动作，广泛应用于机械手、气缸、夹具等设备的行程检测和位置控制。

嘉银机械手夹具磁性开关



产品型号规格

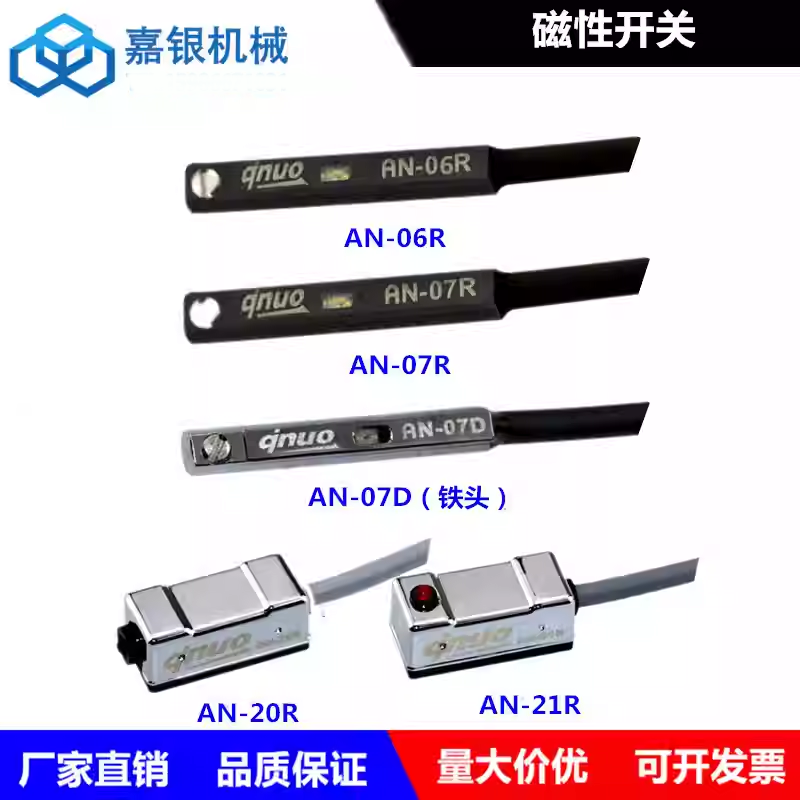

主要型号系列

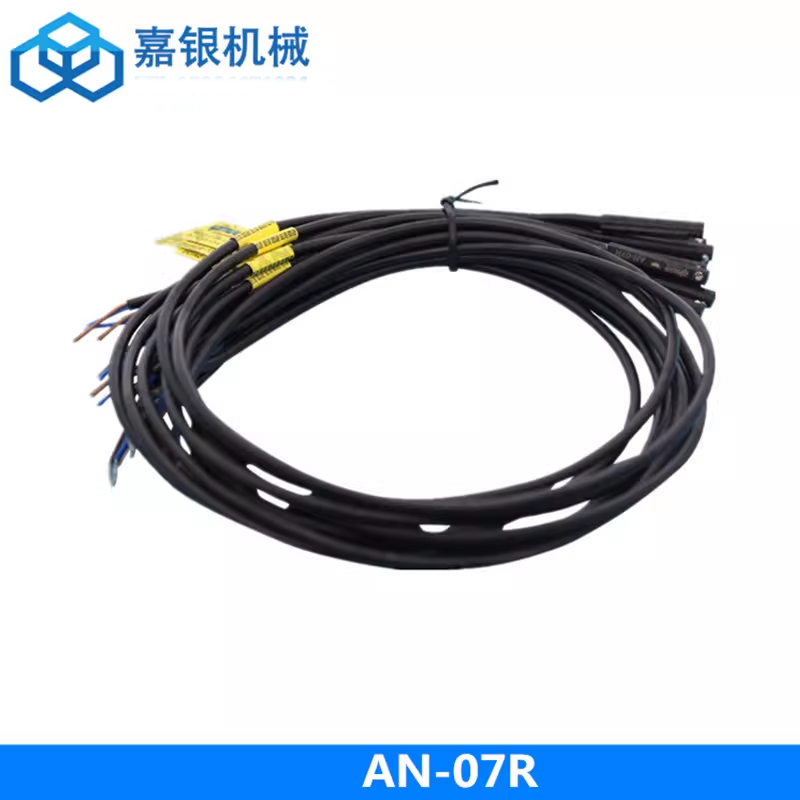

• AN-07R：塑料头设计，两线磁簧式

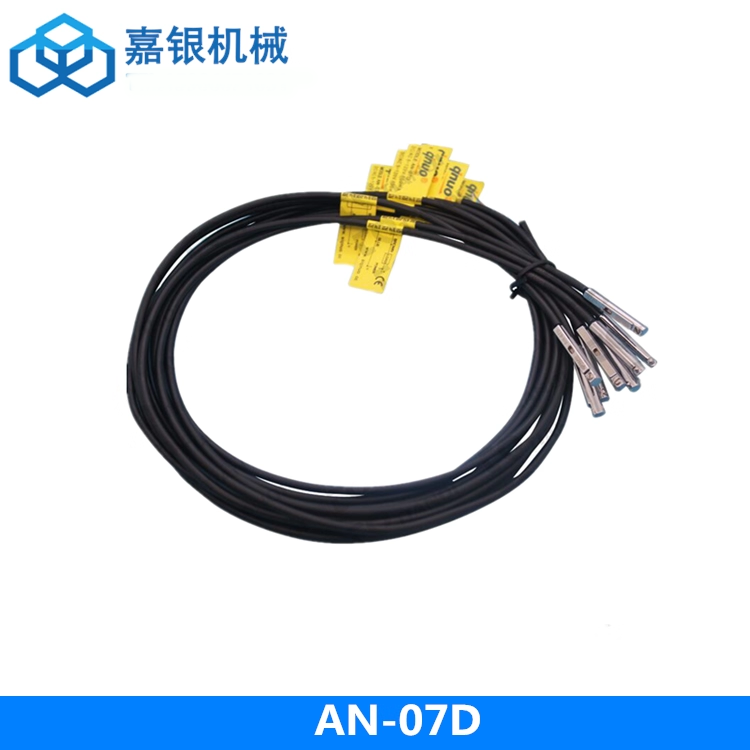

• AN-07D：金属头设计，两线磁簧式（铁头）

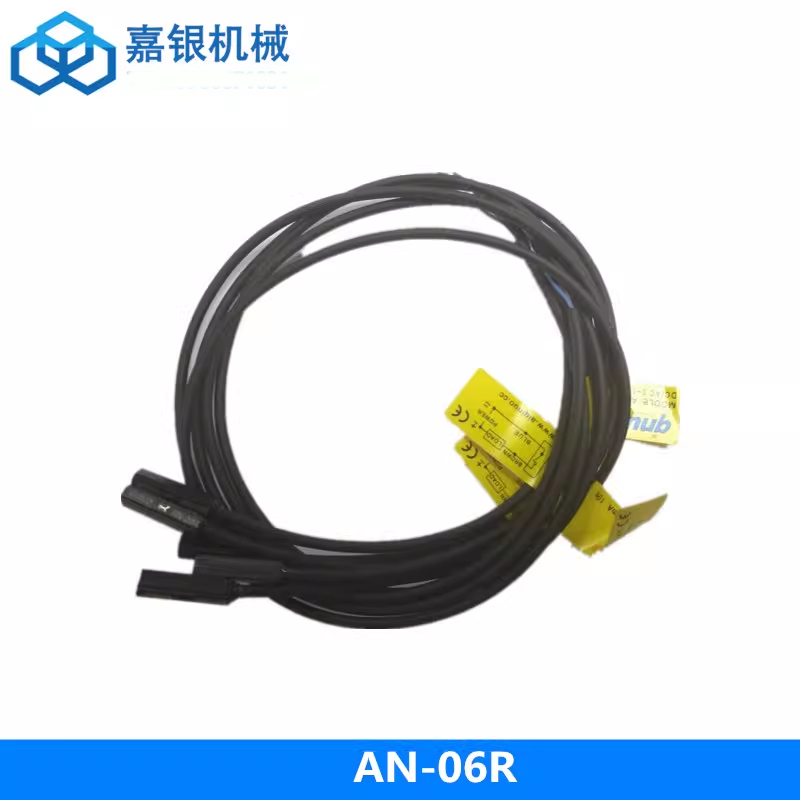

• AN-06R：塑料头设计

• AN-20R：标准规格

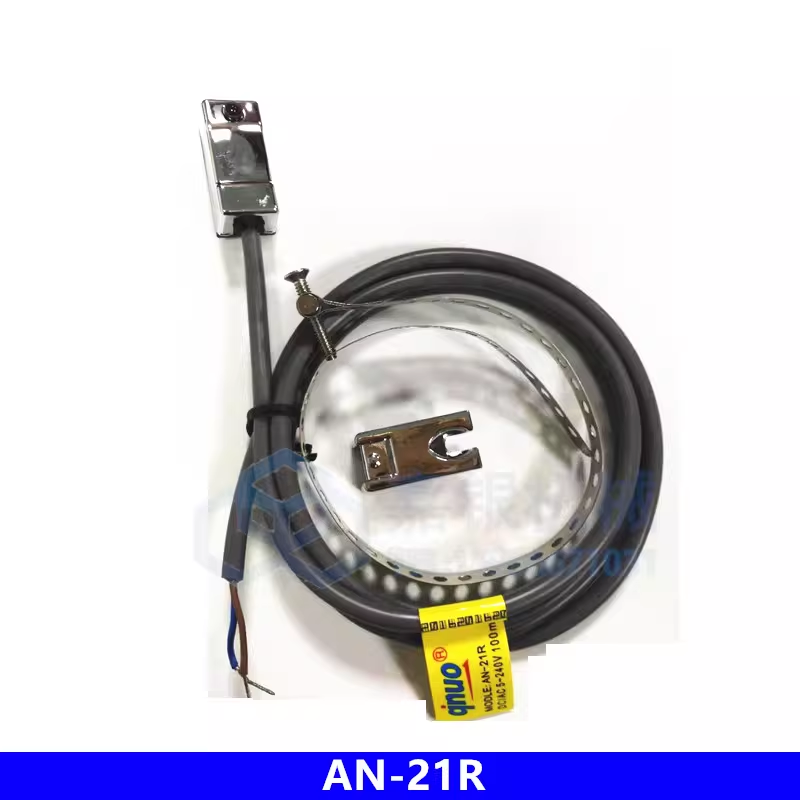

• AN-21R：标准规格

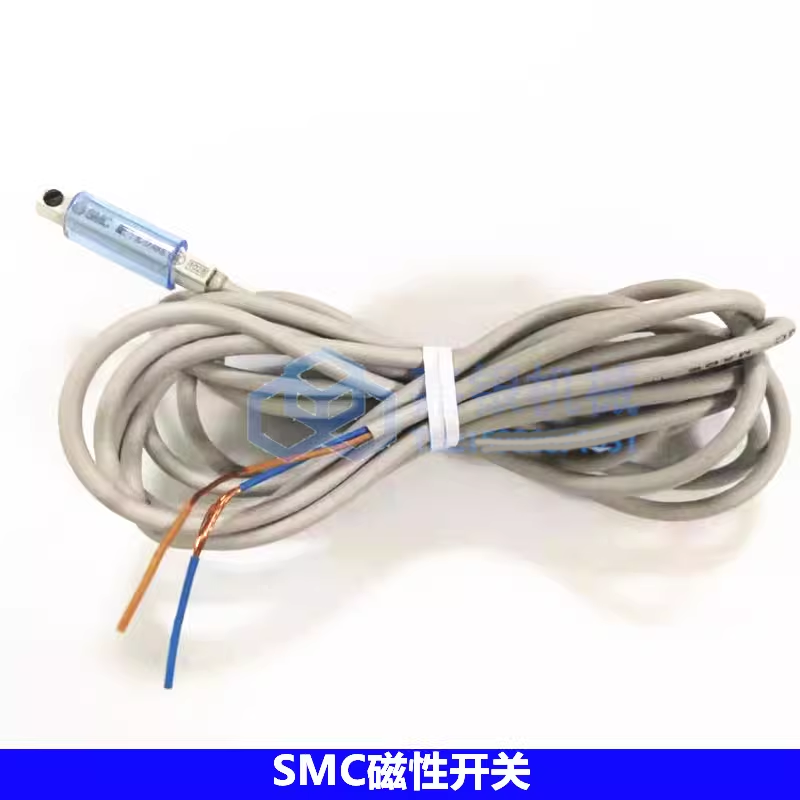

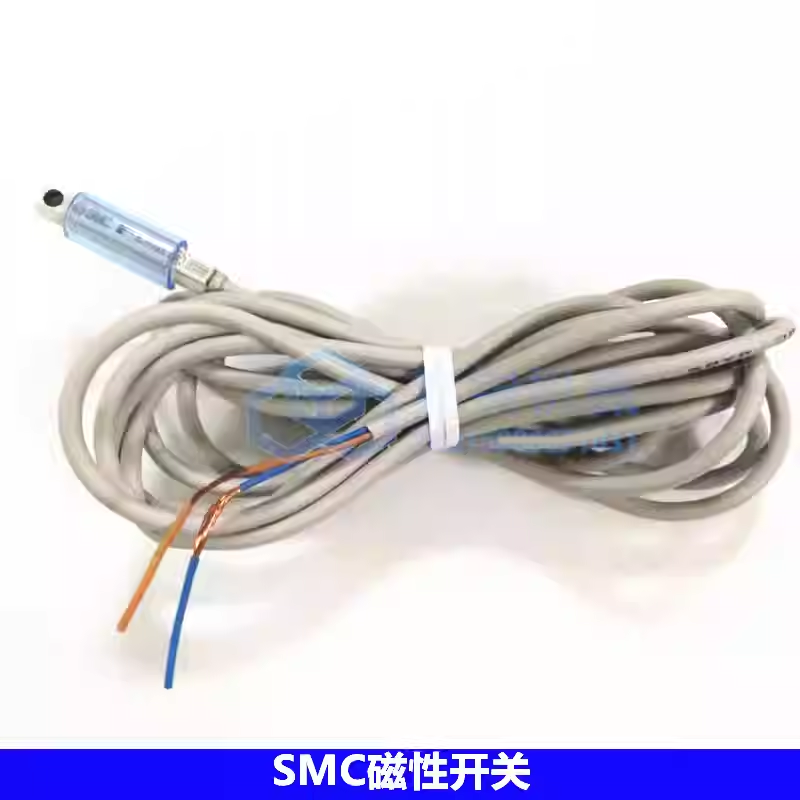

• SCM磁性开关：经济型选项



技术参数

参数名称	规格要求
工作电压	5-120V DC/AC
电流	100mA max
容量	10W max
切换频率	1000Hz
灵敏度	45G
保护等级	IP67(EN60529)
动作范围	5-12mm
响应时间	1.5ms以内
使用寿命	100万次以上
工作温度	-20℃~80℃

产品特点

1. 高可靠性设计

产品采用磁簧管技术，内部充入惰性气体，触点在开闭时可避免产生火花，同时可减少火花引起的氧化、碳化。触点镀贵金属，耐磨性能优异，使用寿命可达100万次以上。

2. 快速响应

动作时间在1.5ms以内，响应速度快，能够满足高速自动化设备的检测需求。

3. 安装便捷

体积小巧（长25.5mm×宽4mm×高4.7mm），安装紧凑，适用于标准圆形缸、沟槽缸、拉杆缸等多种气缸类型。支持AT-11、AT-35、AT-30、AT-36、AT-40、PA、PD、ADO等多种固定夹具。

4. 兼容性强

可完-全替代SMC D-A93、CHELIC CS-9D、CHANTO TD-11等系列磁感应开关，通用性好。

5. 防护性能优异

保护等级达到IP67，具有良好的防尘防水性能，适用于各种工业环境。

工作原理

磁性开关主要由感应器和触发磁体两部分组成。感应部分由磁簧开关经引线连接，定型封装而成；触发器部分由一块磁铁封装于塑胶壳体内。当两者接近至1cm以内时，磁簧开关将接通，从而感应物体位置的变化完成行程控制和限位保护。

具体工作过程：当活塞上的磁铁处在磁簧管正下方时，磁簧管内部的两块弹片分别被磁化成N极与S极，两块弹片因异性相吸而连接在一起，从而使开关导通。当磁铁离开时，弹片因自身弹性而分开，线路断开。

应用领域

1. 工业自动化

• 机械手夹具位置检测

• 气缸活塞行程控制

• 自动化生产线限位开关

• 设备安全保护装置

2. 液位检测

在液体储罐中监测液位高度，通过浮球内的磁铁吸引磁簧开关的接点，产生开与关的动作。

3. 家用电器

• 洗衣机水位检测

• 门磁开关

• 打印机、传真机等电子仪器设备

使用注意事项

1. 安装要求：避免对开关施加过大的冲击力，如敲击或抛掷。安装时确保磁环停止在*-高灵敏度位置，避免在磁滞区间使用。

2. 环境要求：避免在强磁场或大电流环境（如大型磁铁、电焊机附近）中使用，以免干扰传感器正常工作。不要将磁性开关暴露在水或冷却液中，如需在此类环境中使用，应加装防护罩。

3. 配线要求：配线时避免导线承受拉伸力或频繁弯曲，尤其是用于机械手等可动部件时，应选择耐弯曲导线。磁性开关的配线必须串接负载，不能直接连接到电源。

4. 负载匹配：确保负载电压和电流不超过磁性开关的*-大允许容量，否则会缩短其使用寿命。带指示灯的磁性开关在电流过大时，可能导致发光二极管损坏；电流过小时，指示灯可能变暗或不亮。

5. 直流电源：对于直流电源，需注意正负极连接，接反时开关可能动作但指示灯不亮。

产品优势

1. 非接触式检测：无需直接接触目标物体，减少磨损，延长使用寿命。

2. 高可靠性：密封设计有效防尘、防水，适用于恶劣工业环境。

3. 多功能性：可根据需求实现多点检测和控制，满足复杂自动化需求。

4. 广泛适用性：适用于多种工业和家用场景，通用性强。

5. 性价比高：价格合理，性能稳定，是机械手配件的理想选择。

选购建议

在选择产品时，建议根据以下因素进行选择：

• 工作环境：根据使用环境选择塑料头或金属头型号

• 安装方式：根据气缸类型选择对应的固定夹具

• 电压要求：根据系统工作电压选择相应规格的产品

• 负载类型：根据负载特性选择两线或三线式开关
  嘉银机械夹具感应开关系列产品以其优良的性能和可靠的质量，已成为工业自动化领域的重要配件，为机械手的稳定运行提供了有力保障。
