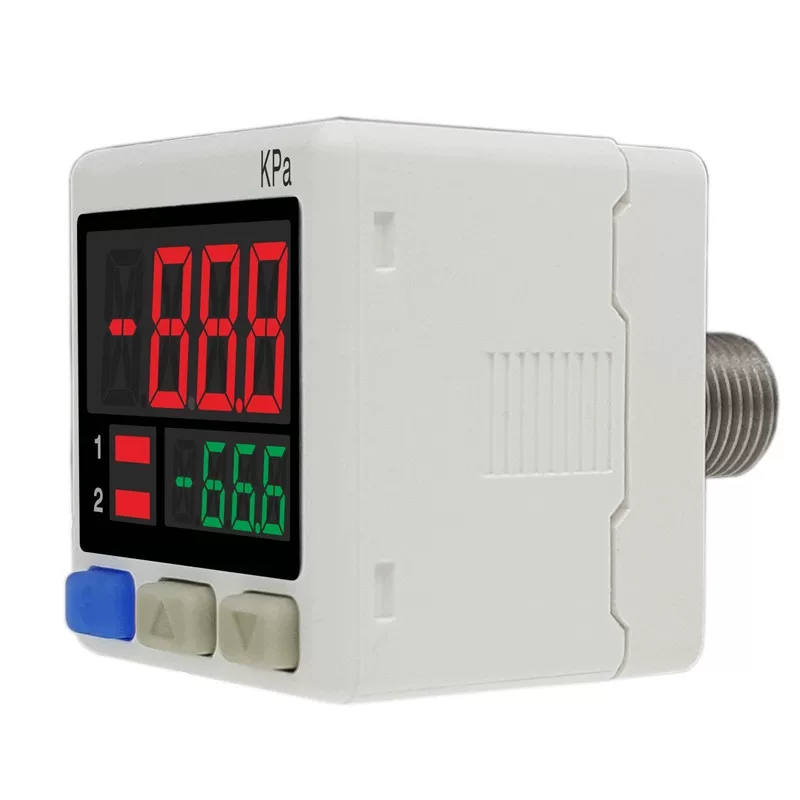

嘉银机械手真空负压表DP30H-01
是一款专为工业自动化设备设计的数显压力检测仪表，集成了真空压力显示、压力开关控制和自动报警功能于一体。该产品采用高精度传感器和数字显示技术，实时监测真空系统压力状态，当压力达到设定值时自动输出开关信号并触发报警装置，广泛应用于注塑机机械手、自动化生产线等真空控制系统。



技术参数

参数名称	规格要求
压力范围	-100~0kPa（真空）
精度等级	±1.0%FS
显示方式	3位LED数码管
工作电压	DC24V±10%
功耗	≤2W
输出方式	继电器输出（1路常开+1路常闭）
触点容量	3A/250VAC
设定方式	按键设定，带锁定功能
工作温度	-20℃~70℃
存储温度	-30℃~80℃
防护等级	IP65
接口规格	G1/4内螺纹
材质	不锈钢/铝合金

产品特点

1. 高精度测量

采用进口高精度压力传感器，测量精度达到±1.0%FS，能够准确监测真空系统压力变化，确保设备稳定运行。

2. 数字显示

3位LED数码管清晰显示当前压力值，读数直观，便于现场监控和参数设定。

3. 可调压力开关

内置可调压力开关，设定范围覆盖全量程，可根据实际需求设定报警点。当压力达到设定值时，继电器自动切换输出状态。

4. 自动报警装置

配备声光报警功能，当压力异常时自动触发报警，提醒操作人员及时处理。报警方式可设置为上限报警或下限报警。

5. 多种输出方式

提供1路常开和1路常闭继电器输出，可直接驱动电磁阀、接触器等执行元件，也可与PLC、控制器等设备连接。

6. 防护性能优异

保护等级达到IP65，具有良好的防尘防水性能，适用于各种工业环境。外壳采用不锈钢或铝合金材质，耐腐蚀性强。

7. 操作简便

采用按键设定方式，参数设定简单快捷。带锁定功能，防止误操作。断电后设定值自动保存。

工作原理

真空负压表通过压力传感器将真空压力信号转换为电信号，经内部电路处理后，在LED数码管上显示当前压力值。同时，内部比较器将当前压力与设定值进行比较，当压力达到设定值时，继电器动作输出开关信号，并触发声光报警装置。

功能说明

1. 压力显示功能

• 实时显示当前真空压力值

• 显示单位：kPa或MPa可选

• 显示精度：0.1kPa

2. 压力开关功能

• 可设定上限报警点和下限报警点

• 设定范围：全量程可调

• 回差可调：防止压力波动导致频繁动作

3. 报警功能

• 声光报警：内置蜂鸣器和LED指示灯

• 报警方式：上限报警、下限报警、区间报警可选

• 报警延时：可设定0-60秒延时，避免误报警

4. 输出功能

• 继电器输出：1路常开+1路常闭触点

• 输出容量：3A/250VAC

• 输出状态：可设定为常开或常闭

应用领域

1. 工业自动化

• 注塑机机械手真空系统压力监测

• 自动化生产线真空吸附控制

• 机器人末端执行器真空检测

• 设备安全保护装置

2. 包装印刷

• 包装机械真空系统监控

• 纸张输送真空吸附控制

3. 电子制造

• 电子元件组装设备真空检测

• 半导体晶圆搬运真空监控

4. 其他领域

• 汽车制造制动系统真空检测

• 医疗设备真空系统监控

• 食品机械真空包装系统

安装使用注意事项

1. 安装位置：应安装在振动小、温度变化小、便于观察和操作的位置。避免安装在有强磁场或强电场干扰的地方。

2. 接线要求：电源线应使用屏蔽电缆，信号线应与动力线分开布线。接线端子应紧固，防止接触不良。

3. 压力接口：压力接口为G1/4内螺纹，安装时应使用密封胶带或密封圈，确保密封良好。避免过紧或过松。

4. 设定参数：设定压力值时，应根据实际工况合理设定，避免设定值过于接近正常工作压力，导致频繁报警。

5. 维护保养：定期检查仪表工作状态，清洁显示窗口。如发现异常，应及时检修或更换。

产品优势

1. 可靠性高：采用进口传感器和优质元器件，性能稳定可靠

2. 精度高：测量精度±1.0%FS，满足精密控制要求

3. 功能齐全：集显示、控制、报警于一体，功能强大

4. 操作简便：按键设定，带锁定功能，使用方便

5. 防护性好：IP65防护等级，适应恶劣工业环境

6. 性价比高：价格合理，性能稳定，是真空系统控制的理想选择



嘉银机械手真空负压表DP30H-01系列产品以其优良的性能和可靠的质量，已成为工业自动化领域的重要配件，为机械手的稳定运行提供了有力保障。
