嘉银机械手配件SCV真空发生器系列是专为工业自动化设备设计的气动真空发生装置，采用文丘里原理将压缩空气转化为负压，实现工件的吸附、搬运功能。该系列产品集成了可调负压电磁阀和真空检测开关，广泛应用于注塑机机械手、自动化生产线等场景。

嘉银机械手配件SCV真空发生器



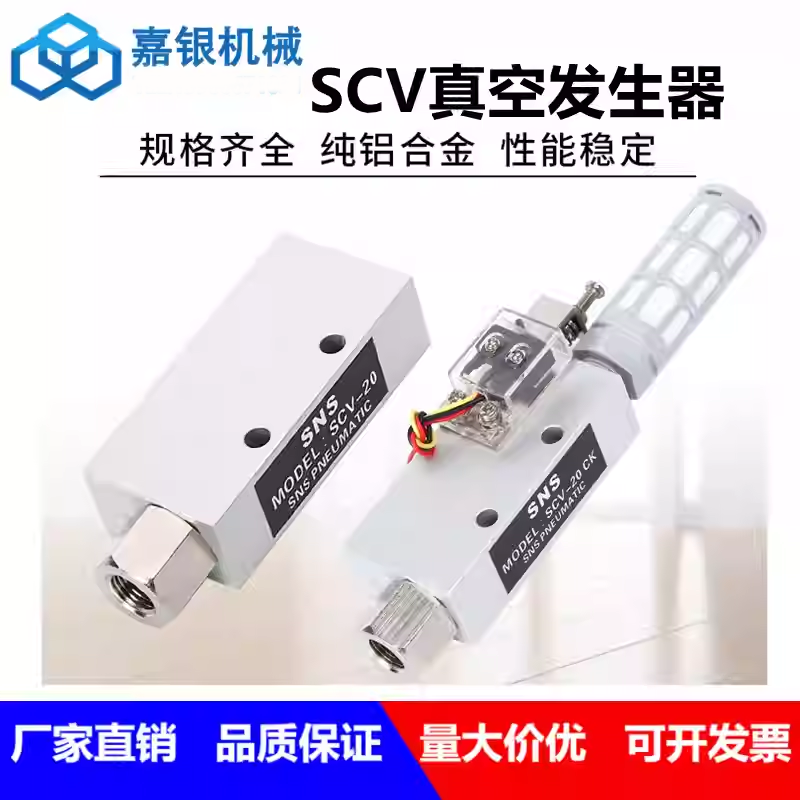

产品规格型号

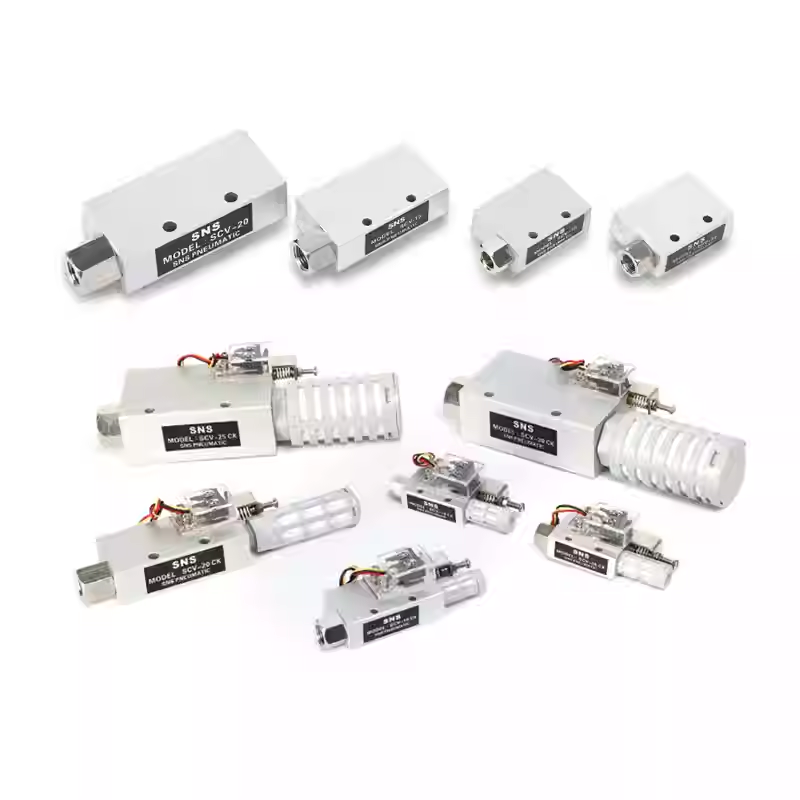

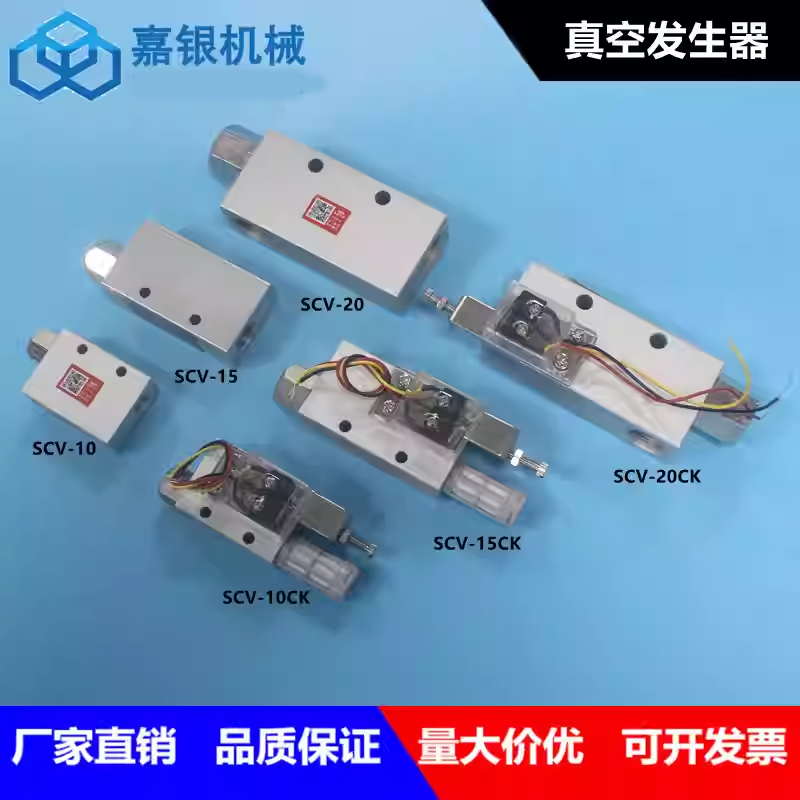

主要型号系列

• SCV-05：基础型号，喷嘴直径0.5mm



• SCV-10：标准型号，喷嘴直径1.0mm

• SCV-15：中型型号，喷嘴直径1.5mm

• SCV-20：大型型号，喷嘴直径2.0mm

• SCV-25：超大型号，喷嘴直径2.5mm

• SCV-30：特大型号，喷嘴直径3.0mm

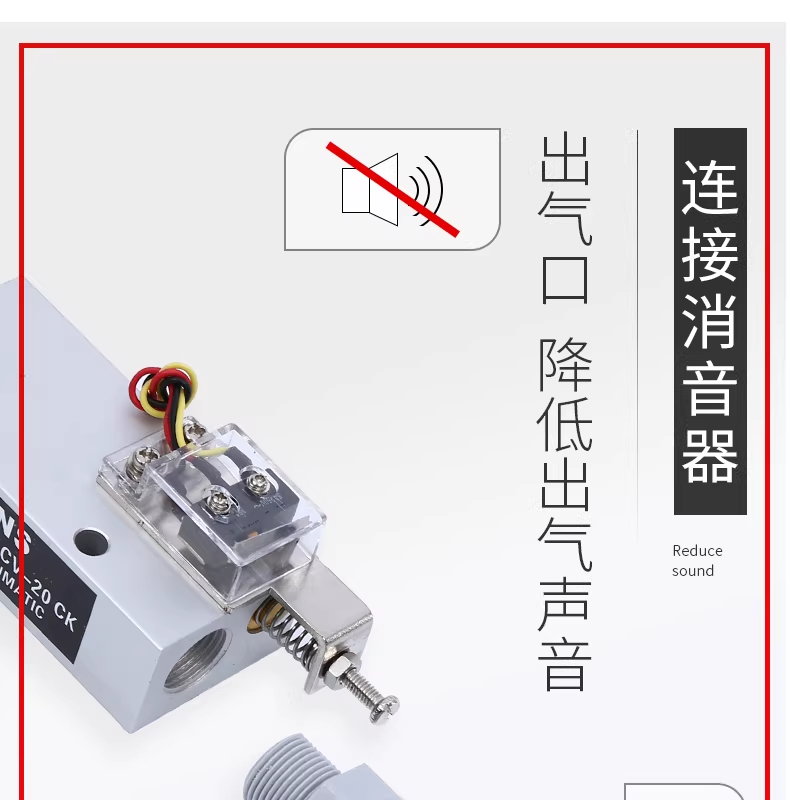

开关配置

• 标准型：不带真空开关

• CK型：带可调真空开关（带线）

• HSCK型：带可调磁性检测开关

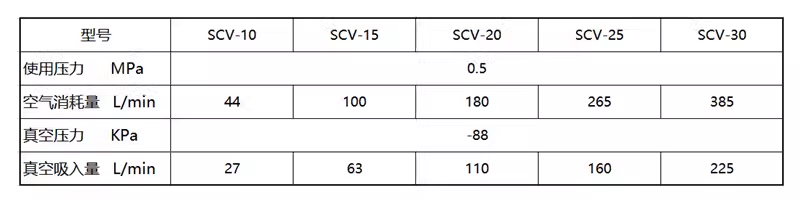

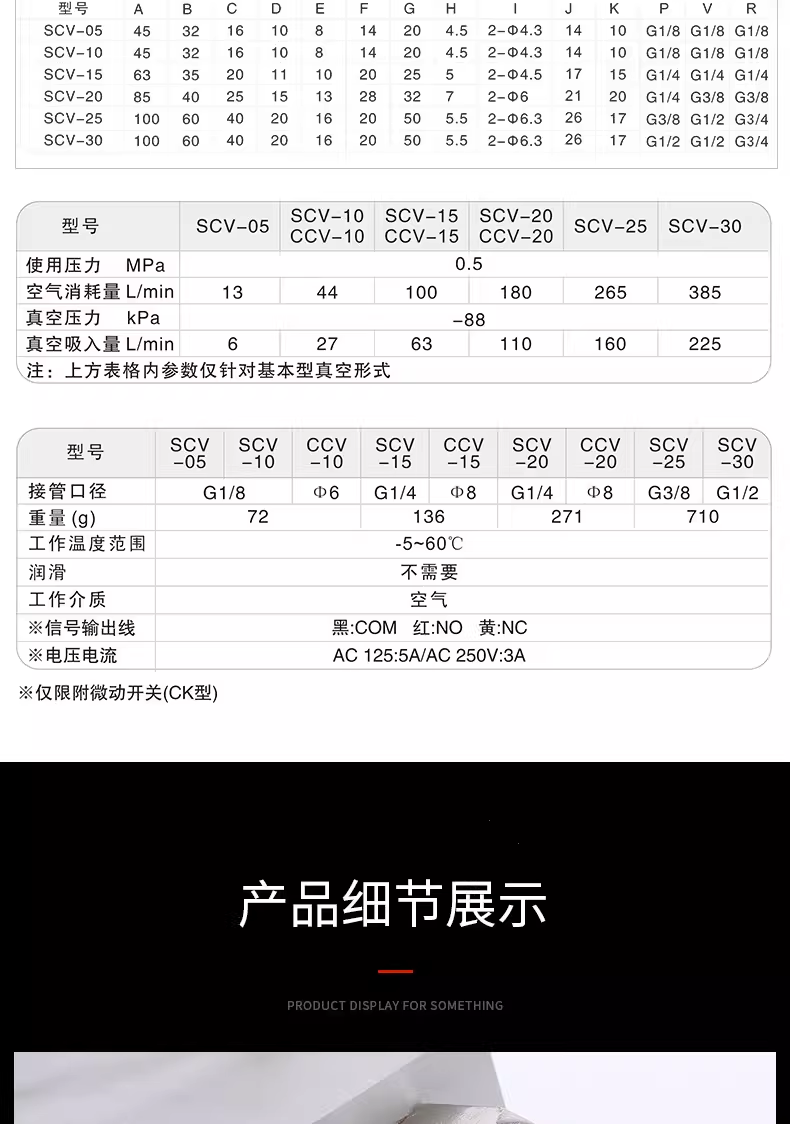

技术参数

参数名称	SCV-10	SCV-15	SCV-20
喷嘴直径	1.0mm	1.5mm	2.0mm
*-大真空度	-85kPa	-85kPa	-85kPa
吸入流量	27L/min	63L/min	110L/min
空气消耗量	44L/min	100L/min	180L/min
供给压力	0.5MPa	0.5MPa	0.5MPa
工作温度	-20℃~80℃	-20℃~80℃	-20℃~80℃
真空开关设定范围	-20~-53kPa	-20~-53kPa	-20~-53kPa
动作精度	±5.3kPa	±5.3kPa	±5.3kPa



产品特点

1. 高效真空产生

采用拉瓦尔喷管设计，压缩空气经过收缩-扩张结构形成超音速射流，在喷管出口产生卷吸效应，使吸附腔内的压力降至大气压以下，形成-85kPa以上的高真空度。

2. 可调负压控制

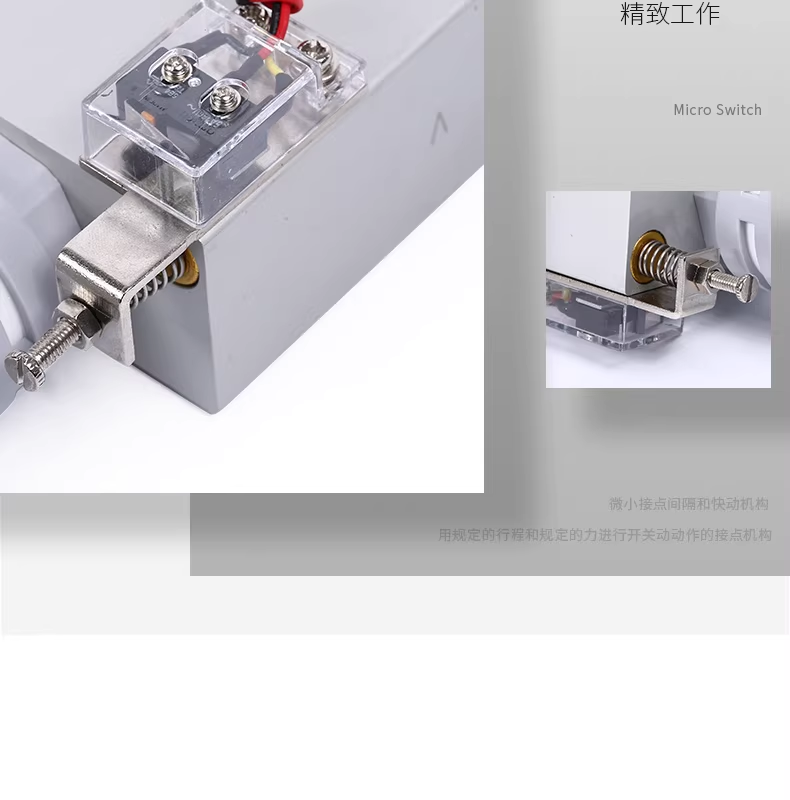

配备可调真空开关，设定范围-20~-53kPa，可根据工件重量和吸附要求精确调整真空度，确保吸附稳定可靠。动作精度±5.3kPa，响应速度快。

3. 集成电磁阀

内置电磁阀控制气路通断，工作电压24V DC，功率0.7W，使用寿命可达1000万次。电磁阀与真空发生器一体化设计，简化安装，提高响应速度。

4. 快速响应

响应时间在1.5ms以内，能够满足高速自动化设备的节拍要求。真空产生和解除速度快，适合间歇工作模式。

5. 优良密封性能

采用优质密封圈和精密螺纹设计，工作压力可达0-1MPa，确保连接处气密性良好。表面采用镀镍处理，具有良好的耐腐蚀性能。

6. 防护性能优异

保护等级达到IP67，具有良好的防尘防水性能，适用于各种工业环境。材质选用铝合金、铜等耐腐蚀材料，使用寿命长。

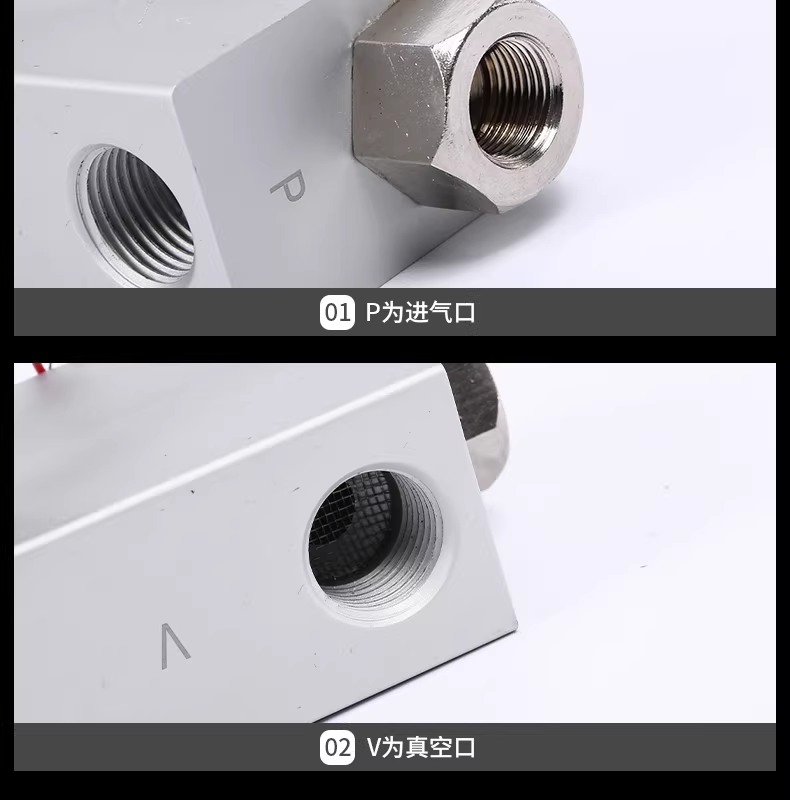

工作原理

真空发生器基于文丘里效应工作：压缩空气从供气口进入，经过拉瓦尔喷管时，由于截面收缩，流速急剧增加，压力降低。高速气流在喷管出口形成射流，产生卷吸流动，将吸附腔内的空气不断抽吸走，使腔内压力降至大气压以下，形成真空状态。真空口连接吸盘后，依靠大气压力将工件吸附。

当电磁阀关闭时，压缩空气停止供给，真空消失，工件自动脱落。真空开关实时检测真空度，当达到设定值时输出信号，控制系统可据此判断吸附状态。

应用领域

1. 工业自动化

• 注塑机机械手取件、搬运

• 自动化生产线工件定位

• 机器人末端执行器



• 设备安全保护装置

2. 包装印刷

• 包装材料吸附固定

• 纸张输送和定位

• 塑料薄膜搬运

3. 电子制造

• 电子元件组装

• 半导体晶圆搬运

• 精密零件定位

4. 其他领域

• 汽车制造制动系统

• 医疗设备气动控制

• 食品机械包装

• 印刷机械纸张输送

产品优势

1. 可靠性高：结构简单，无运动部件，使用寿命可达10000小时以上

2. 兼容性强：可与多种品牌机械手配件兼容，通用性好

3. 维护方便：模块化设计，便于快速更换和维修

4. 性价比高：价格合理，性能稳定，是机械手配件的理想选择

5. 节能环保：耗气量低，噪音小，符合环保要求

选购建议

在选择产品时，建议根据以下因素进行选择：

• 工件重量：根据工件重量选择相应抽吸能力的型号

• 节拍要求：根据生产节拍选择响应速度合适的型号

• 工作环境：根据使用环境选择不同材质和防护等级的产品

• 真空度要求：根据工件材质和表面状况选择真空度范围

• 接口规格：根据设备气路接口选择对应的螺纹规格

嘉银机械手配件真空发生器带开关SCV-10/15/20系列产品以其优良的性能和可靠的质量，已成为工业自动化领域的重要配件，为机械手的稳定运行提供了有力保障。
