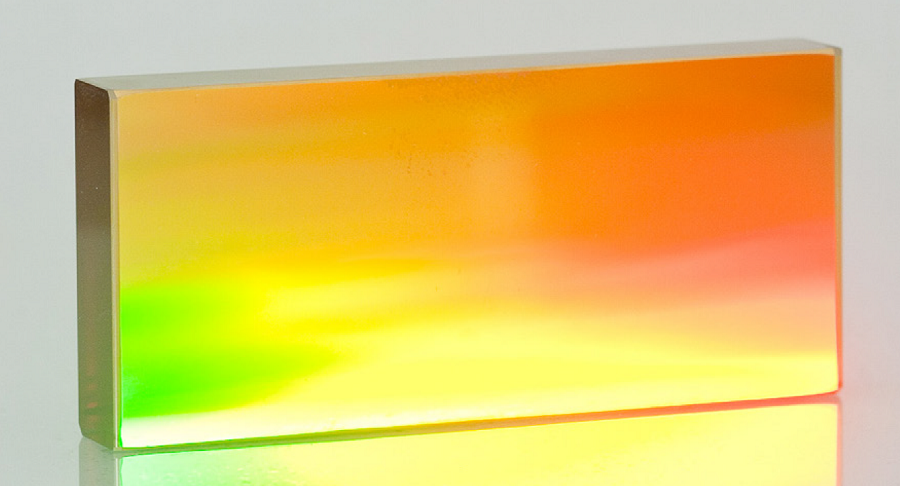

Spectrogon光栅/透射光栅/超短脉冲压缩光栅图示

订购瑞典Spectrogon脉宽压缩光栅/超短脉冲压缩光栅(Pulse Compression Gratings)时，请参照以下格式，或从下方标准Spectrogon光栅列表中选择。
PC 1200 W x H x Thk 800 nm (TM/-1) constant deviation ≤10°
- PC是指脉冲压缩
- 1200是凹槽密度(凹槽频率)，单位：凹槽grooves/mm
- W是与光栅槽平行的基材尺寸，单位：mm
- H是与光栅槽垂直的基材尺寸，单位：mm
- Thk是毛坯料的厚度，单位：mm
- 800nm是理想的优化波长，也可指定波长范围或具有峰值波长的范围
- (TM/-1)是所需的偏振状态和衍射阶次，光栅应针对此进行优化。TE以及平均值(TM+TE)/2也可指定
- 恒定偏差10°是光栅应优化的配置，也可指定恒定入射角
标准公差：宽度W、高度H：±0.2mm，厚度Thk：±0.5mm，各尺寸体积密度CA>90%。
标准尺寸：25x25x6mm, 30x30x6mm, 30x64x10mm, 30x75x16mm, 30x110x16mm, 50x50x10mm, 50x110x16mm, 58x58x10mm, 64x64x10mm, 90x90x16mm, 110x110x16mm, 100x140x20mm, 120x140x20mm
材质：金膜(Au)，适用于λ>750nm
标准基板材料：光学冠玻璃K4A或N-ZK7
可选基板材料：零热膨胀玻璃陶瓷，表中标记为(Z)。（Lw1、Zerodur或同等材料）
其他规格的激光脉冲压缩光栅可根据需求定制，请联系我们！


瑞典Spectrogon脉宽压缩光栅/激光脉冲压缩光栅/高效衍射光栅的标准型号表：
注：所示透射光栅中的激光脉冲压缩光栅(Pulse Compression Gratings)的效率曲线仅适用于指定几何结构和波长，实际值可能因使用几何结构和测量技术而有所不同。
